ANSYS Mechanical结构分析中的快捷键汇总

目前,ANSYS结构分析用户大部分都是在使用ANSYS Workbench环境中集成的结构分析组件Mechanical。为了帮助大家提高Mechanical应用的熟练程度和操作效率,本文系统整理了Mechanical界面中的键盘操作快捷键,分享给Mechanical界面的用户。

由于涉及的快捷键或组合键较多,因此下面分成几组来展示,对于每一组重点介绍操作中最为常用的部分快捷键或组合键,本文没有展开介绍的,感兴趣的用户可在软件界面中自行体验。

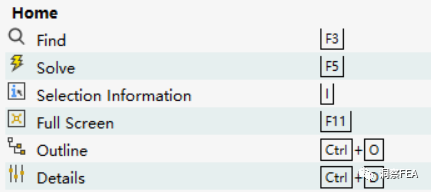

如下图所示的第一组快捷键为一些基本功能快捷键,其中:F3键用于在模型树Outline中搜素信息;I键用于打开选择对象信息面板;Ctrl+O和Ctrl+D分别用于打开/关闭Outline面板和Details面板。

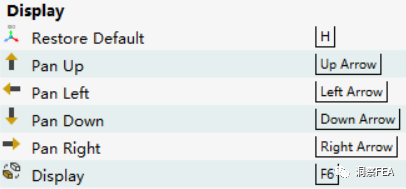

如下图所示的第二组快捷键为视图显示控制键,其中,鼠标箭头用于平移模型,H键用于恢复缺省视图,F6键用于在各种视图之间快速切换。

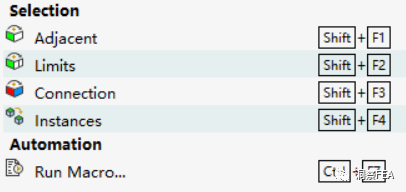

如下图所示的第三组快捷键为选择快捷键和运行宏快捷键。其中Shift+F1和Shift+F2是最为常用的扩展选择表面快捷键。

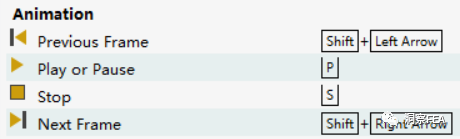

如下图所示的第四组快捷键为动画播放控制快捷键。

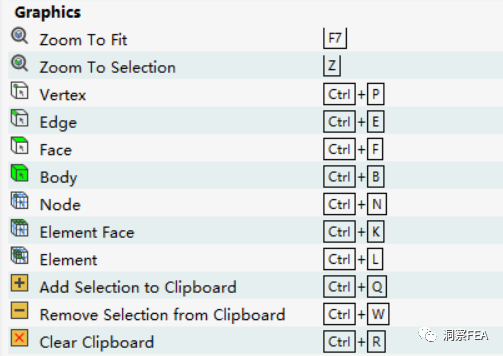

如下图所示的第五组快捷键为Graphics工具快捷键。其中:F7用于缩放视图以适应窗口;Ctrl+P/E/F/B/N/L分别用于切换至点、边、面、体、节点以及单元的选择模式。

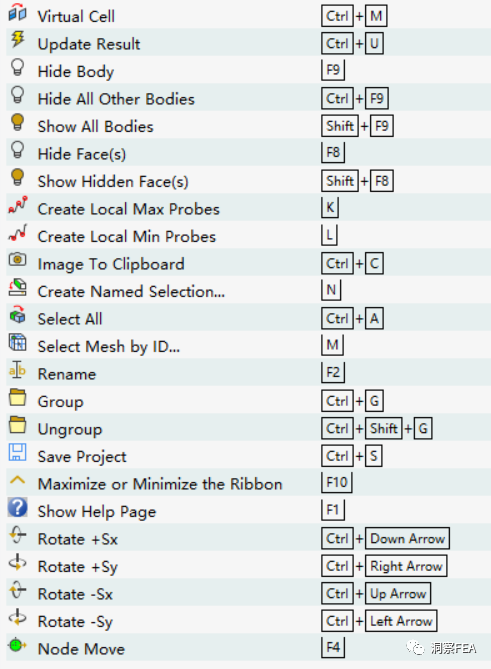

如下图所示的第六组快捷键为一组实用功能快捷键。其中较为常用的有:F9和 Ctrl+F9分别用于隐藏体和隐藏所有其他的体;Shift+F9用于显示所有体;F8和Shift+F8分别用于隐藏和显示面;Ctrl+C用于**图像到剪贴板;N键用于创建Named Selection;M键用于通过ID选择节点或单元。

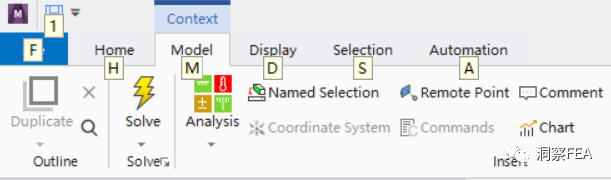

对于2019R2以上版本,其Ribbon工具栏还支持在按下Alt键后出现工具栏切换快捷键,如下图所示。



此外,对于数字键盘(按下NumLock),还支持如下图所示的视图控制数字键快捷键。


在实际操作过程中,希望读者可以灵活应用上述快捷键,不断地提升软件操作的效率。
