ANSYS Mechanical结构分析快捷键速览

目前，ANSYS结构分析用户大部分都是在使用ANSYS Workbench环境中集成的结构分析组件Mechanical。包含通用结构力学分析部分（Structure模块）、热分析部分（Professional）及其耦合分析功能。

由于涉及的快捷键或组合键较多，因此下面分成几组来展示，对于每一组重点介绍操作中最为常用的部分快捷键或组合键，本文没有展开介绍的，感兴趣的用户可在软件界面中自行体验。

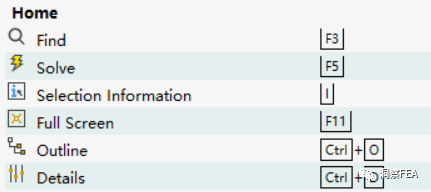

如下图所示的第一组快捷键为一些基本功能快捷键，

其中：

F3键用于在模型树Outline中搜素信息；

I键用于打开选择对象信息面板；

Ctrl+O和Ctrl+D分别用于打开/关闭Outline面板和Details面板。

如下图所示的第二组快捷键为视图显示控制键，其中，鼠标箭头用于平移模型，H键用于恢复缺省视图，F6键用于在各种视图之间快速切换。

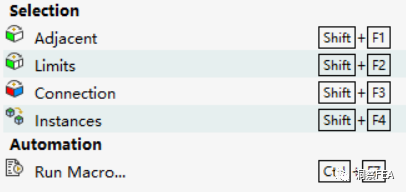

如下图所示的第三组快捷键为选择快捷键和运行宏快捷键。其中Shift+F1和Shift+F2是最为常用的扩展选择表面快捷键。

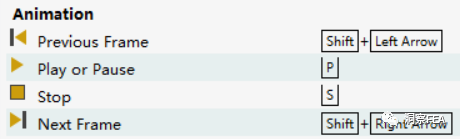

如下图所示的第四组快捷键为动画播放控制快捷键。

如下图所示的第五组快捷键为Graphics工具快捷键。

其中：

F7用于缩放视图以适应窗口；

Ctrl+P/E/F/B/N/L分别用于切换至点、边、面、体、节点以及单元的选择模式。

如下图所示的第六组快捷键为一组实用功能快捷键。

其中较为常用的有：

F9和 Ctrl+F9分别用于隐藏体和隐藏所有其他的体；

Shift+F9用于显示所有体；

F8和Shift+F8分别用于隐藏和显示面；

Ctrl+C用于复制图像到剪贴板；

N键用于创建Named Selection；

M键用于通过ID选择节点或单元。

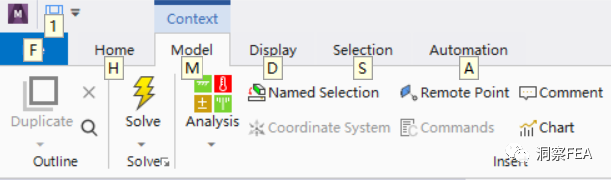

对于2019R2以上版本，其Ribbon工具栏还支持在按下Alt键后出现工具栏切换快捷键，如下图所示。

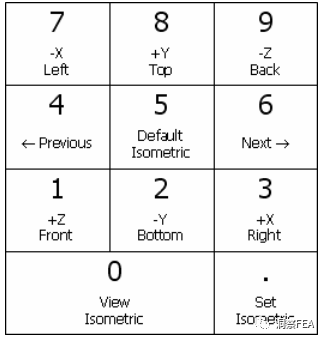

此外，对于数字键盘（按下NumLock），还支持如下图所示的视图控制数字键快捷键。
