ANSYS助力高铁桥梁结构分析

ANSYS分析高铁桥梁

预应力钢束材料特性

et,1,link8

mp,ex,1,1.95e11

mp,dens,1,7850

mp,prxy,1,0.3

mp,alpx,1,1.2e-5

areagjx=1.4e-4

主梁C50混凝土

et,2,solid65

mp,ex,2,3.6e10

mp,dens,2,2650

mp,prxy,2,0.2

mp,alpx,2,1.0e-5

建立几何模型

局部：

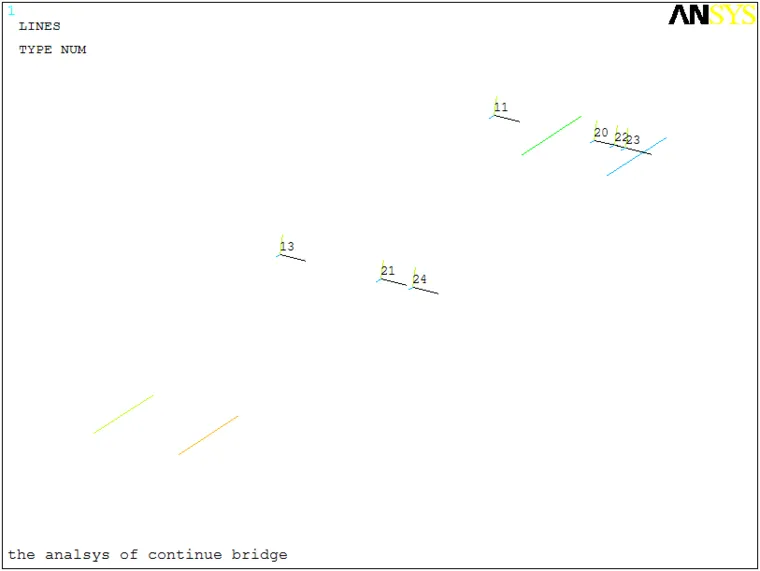

顶板直线束T1

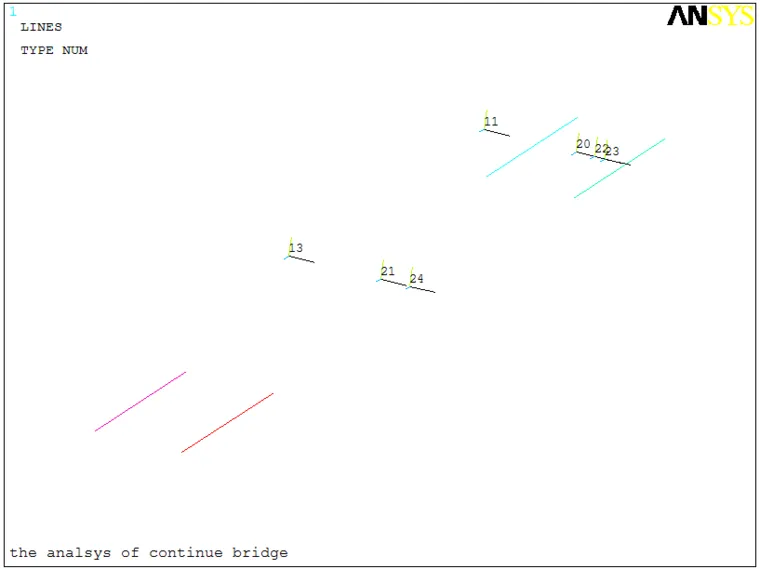

顶板直线束T2

顶板直线束T3

顶板直线束T4

顶板直线束全部

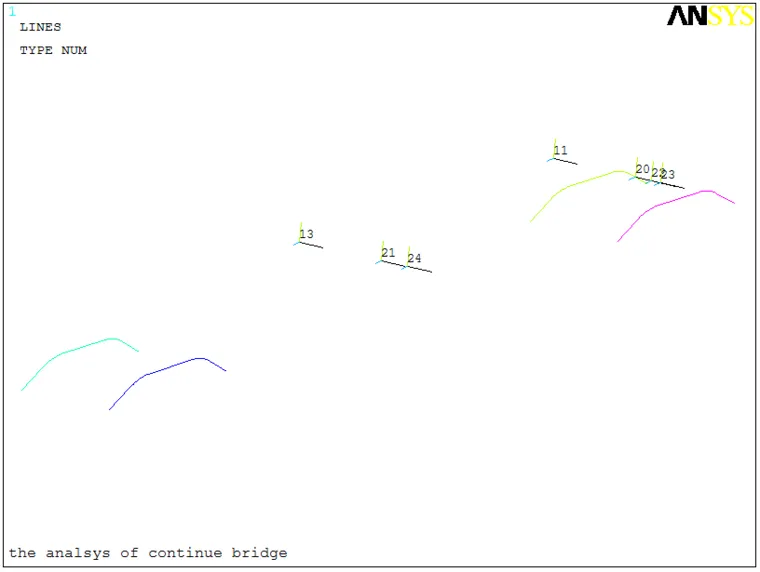

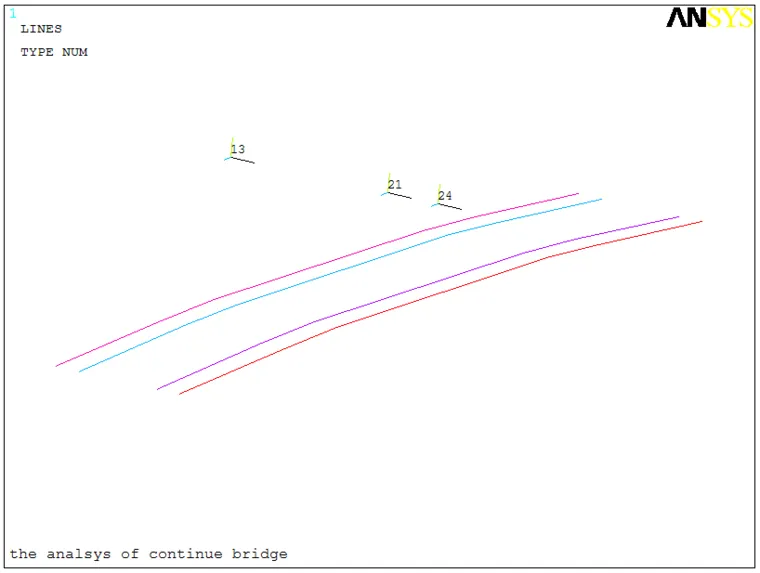

腹板变弯束F1

腹板变弯束F2

腹板变弯束F3

腹板变弯束F4

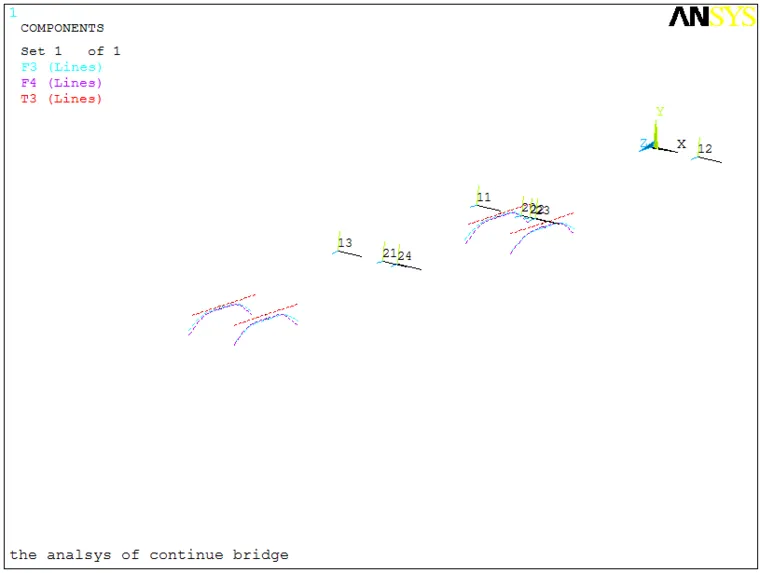

腹板变弯束全部

底板变弯束B1

底板变弯束B2

底板变弯束B3

底板变弯束全部

0号块钢筋

1号块钢筋

全部钢筋

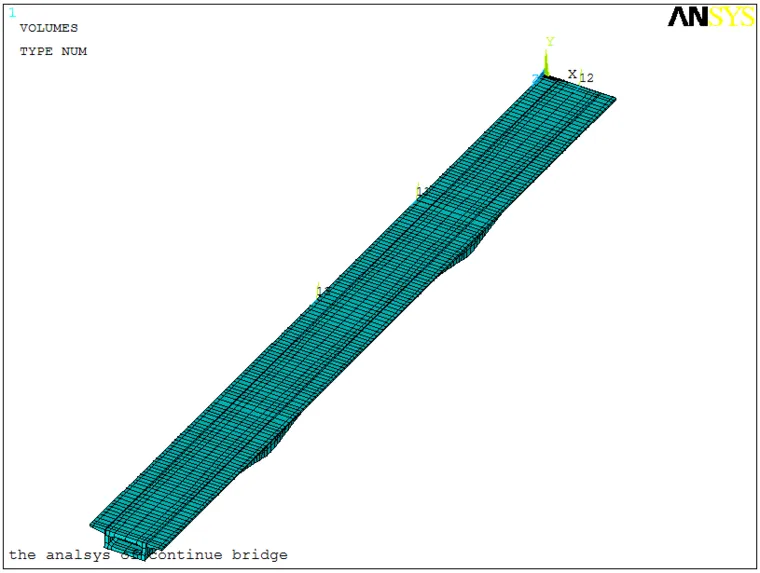

划分网格

预应力钢筋与混凝土耦合

施加载荷及约束

施工零号块 0号块临时约束 施加预应力荷载 施加挂篮荷载 卸掉零号块挂蓝 施加一号块上挂篮荷载...这里就不详细描述。

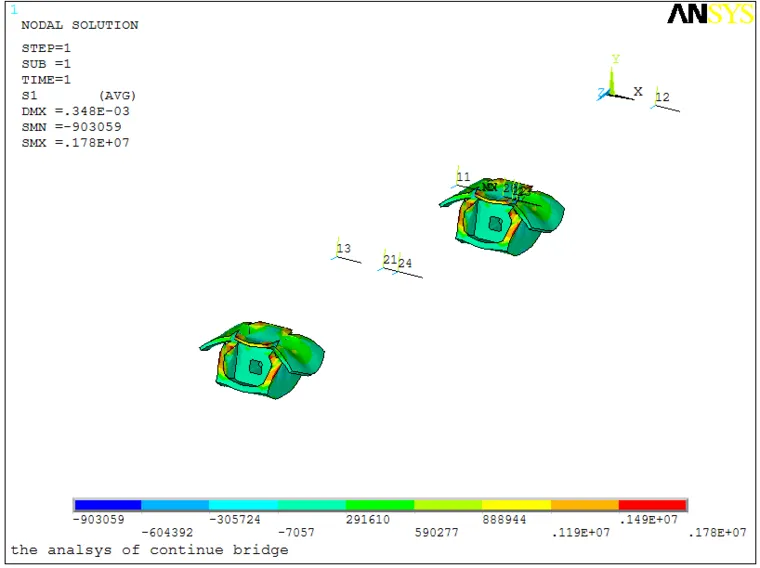

0号块第一主应力

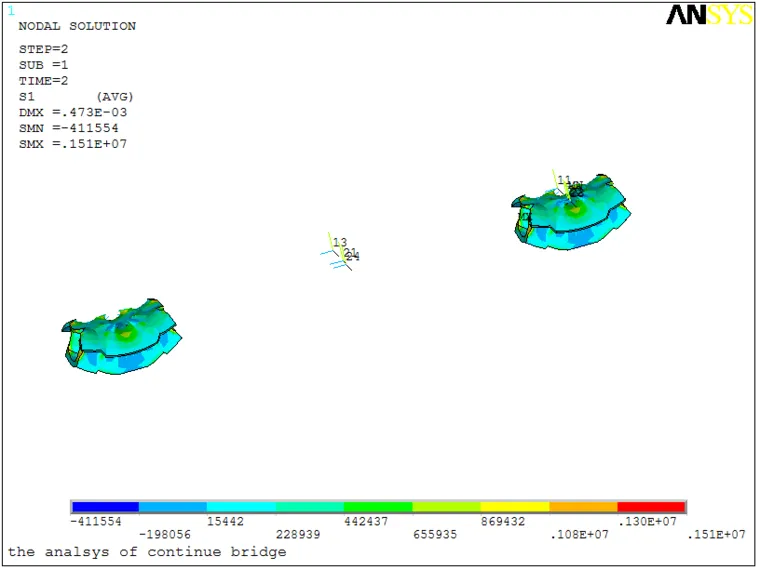

0+1号块主应力

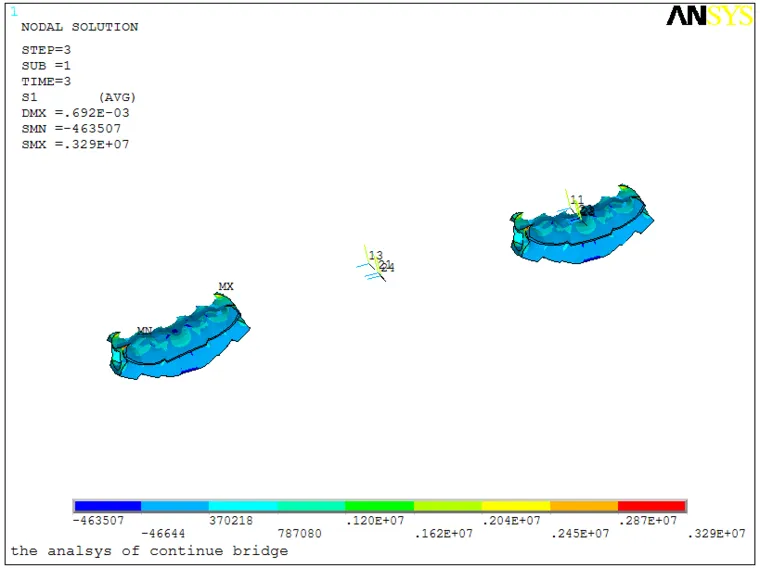

0+1+2块主应力

总的第一主应力
