ANSYS桥梁地震时程分析方法与案例

在对斜拉桥施加300gal的ELCentro水平方向的地震波后，提取了跨中位置点的水平和垂直位移，可是水平方向的位移几乎为0，最大位移只有4.14775e-5m，而垂直方向上也产生了位移并且位移最大值达到2m，并且最终跨中点停留在了1m处，没有恢复到原来的起始位置（0m），提取了桥墩和桥塔的点也发现了同样的问题，提取点水平方向位移很小，垂直方向位移很大，并且最终停留的位置也各不相同，水平方向的地震波按理不会对竖直方向产生这么大的影响。显然是计算出现了问题，可是现在找不到具体是哪里的问题，软件没有报错，约束应该也没有少，请各位大佬帮忙看看是哪里出现了问题，谢谢了！

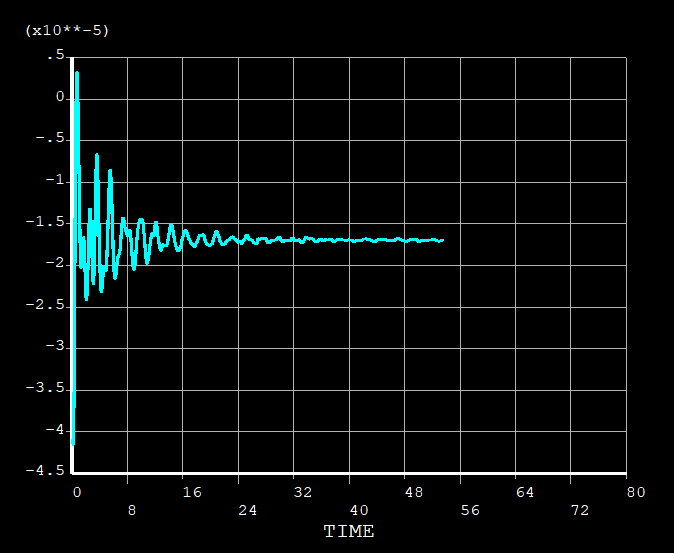

                                                                     跨中位置水平方向位移

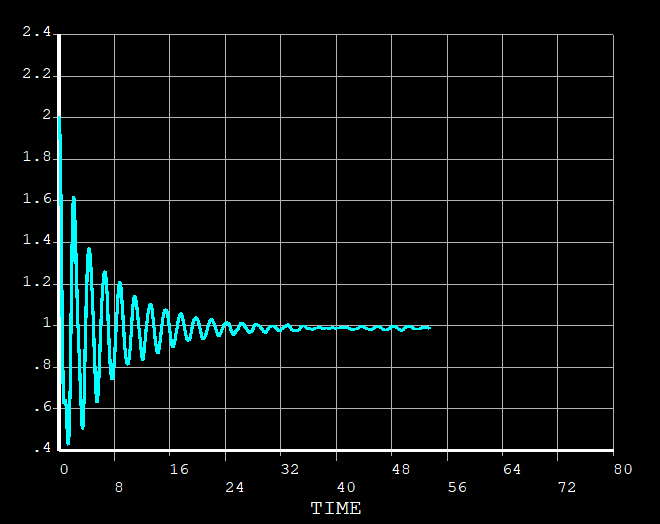

                                                                    跨中位置垂直方向位移

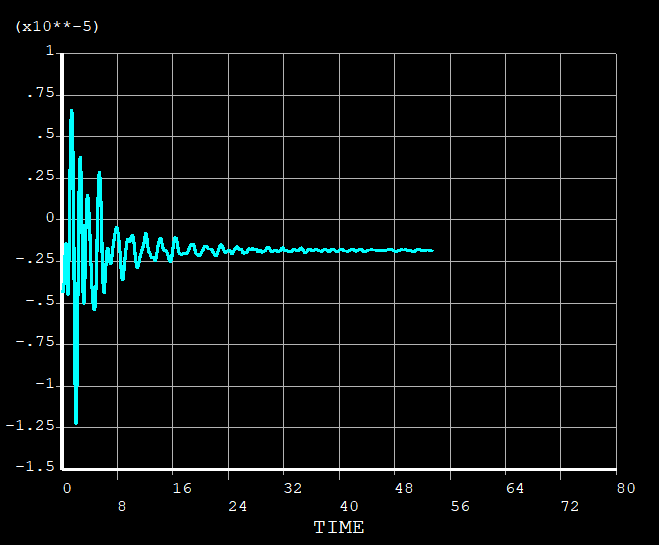

                                                                  梁柱交接点水平方向位移

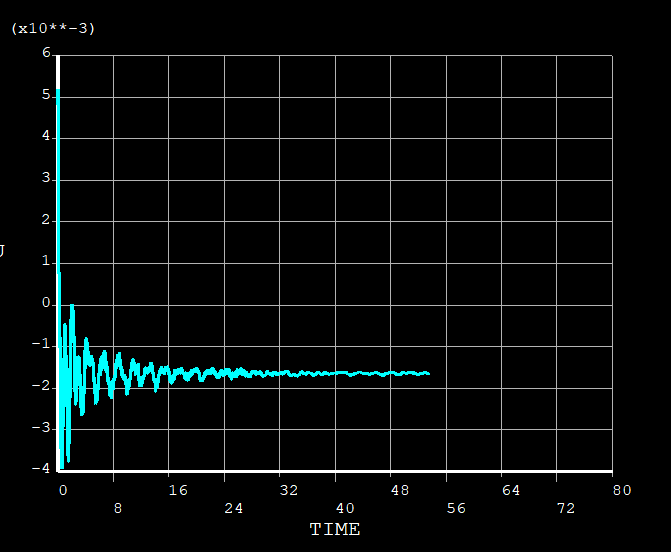

                                                                 梁柱交接点垂直方向位移

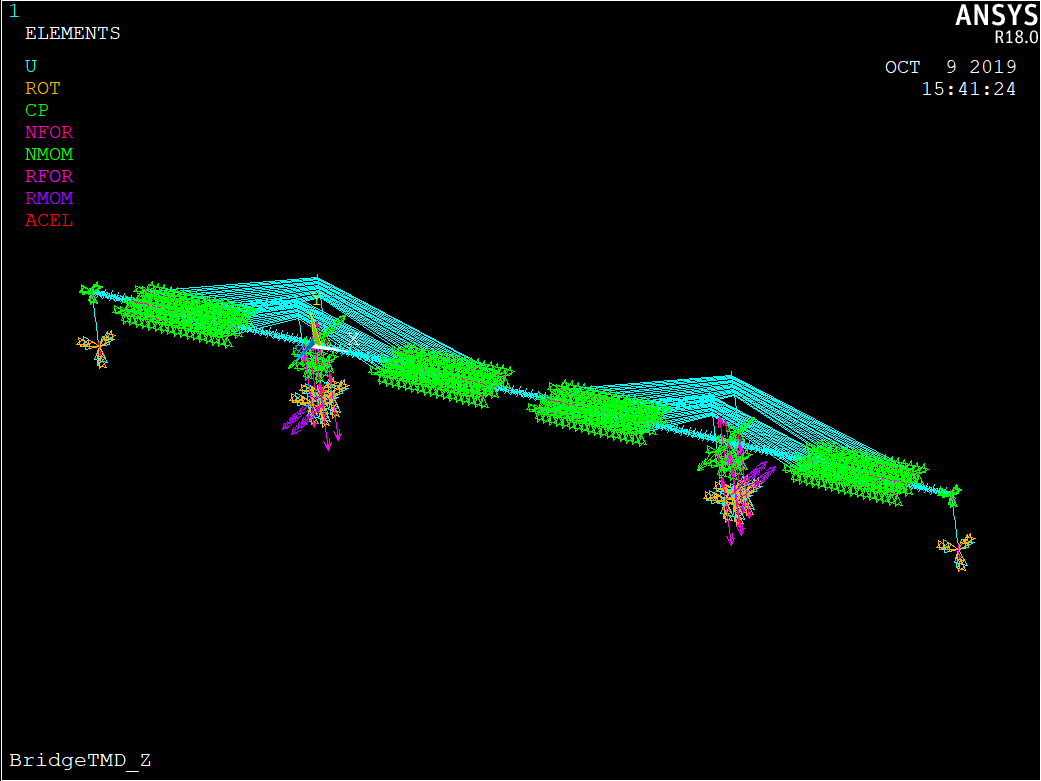

                                                                               斜拉桥模型
