斜拉桥结构ANSYS有限元仿真分析实际工程案例解析

某斜拉桥ANSYS仿真分析实例

单元类型：BEAM4（塔上部 塔下部） SHELL63（桥面） LINK10（背索 主索）

材料属性：

塔上部 塔下部

MP,EX,,3.4E10  MP,DENS,,2.5E3  MP,PRXY,,0.3

桥面

MP,EX,,3.4E10  MP,DENS,,2.5E3  MP,PRXY,,0.3

背索

MP,EX,,2E11 MP,DENS,,7.85E3 MP,PRXY,,0.3

初始应变 3.978873577E-3

横截面积 0.007853982

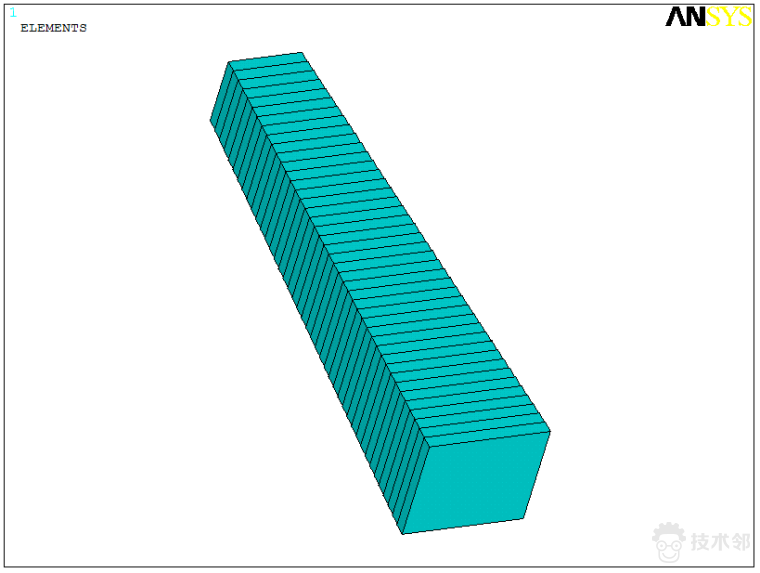

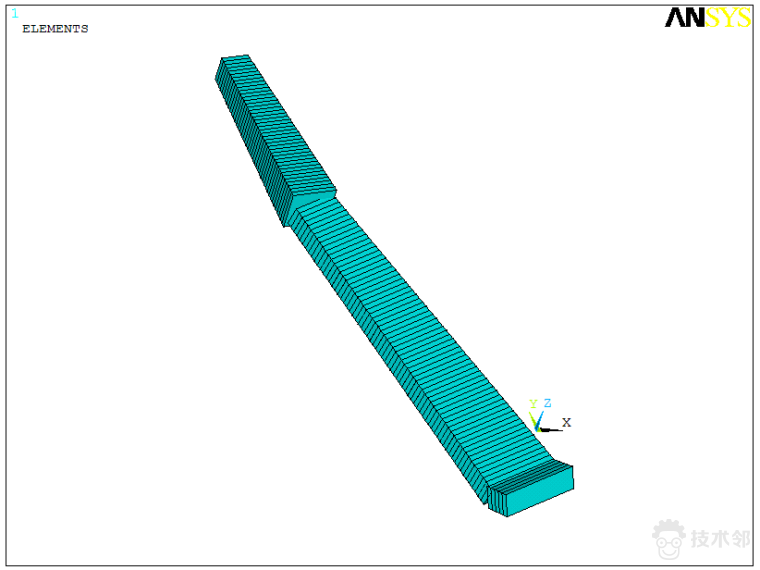

塔上部-BEAM4-1

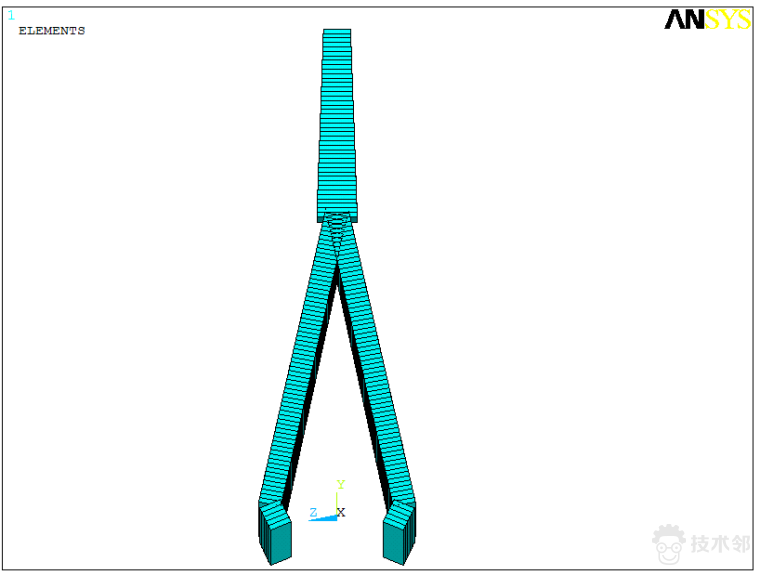

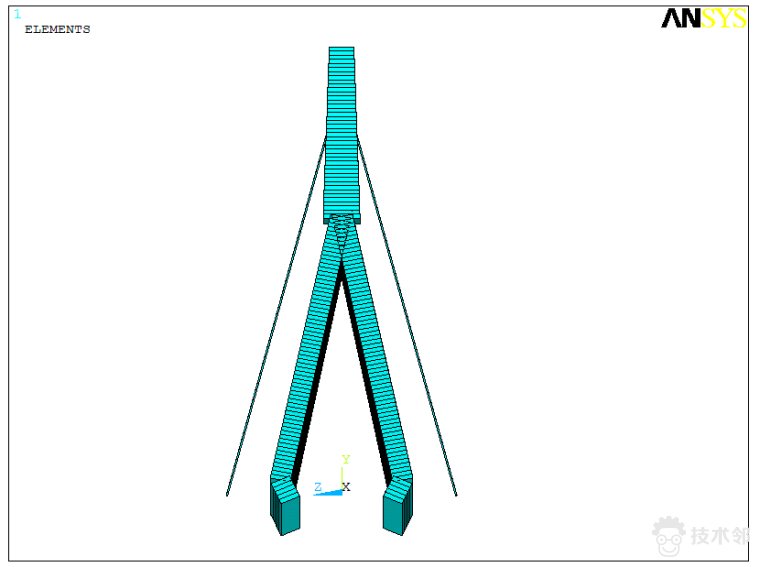

塔下部-BEAM4-2近朝

远朝

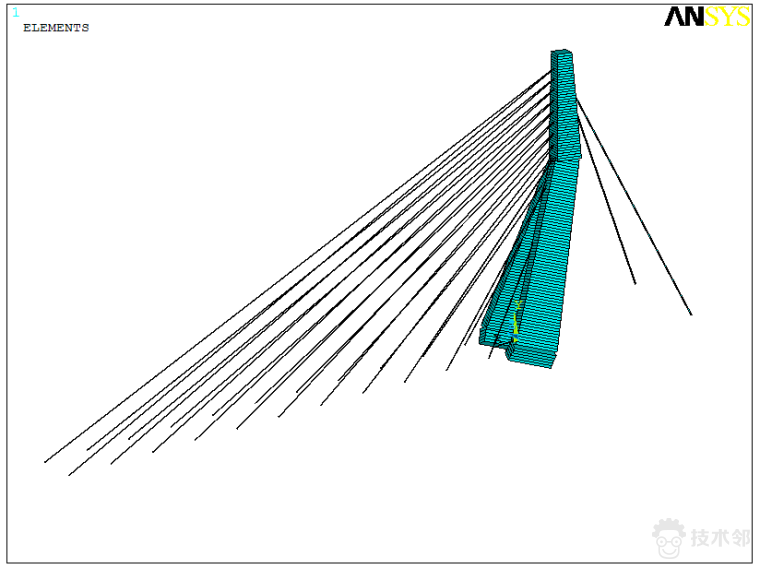

背索

主索

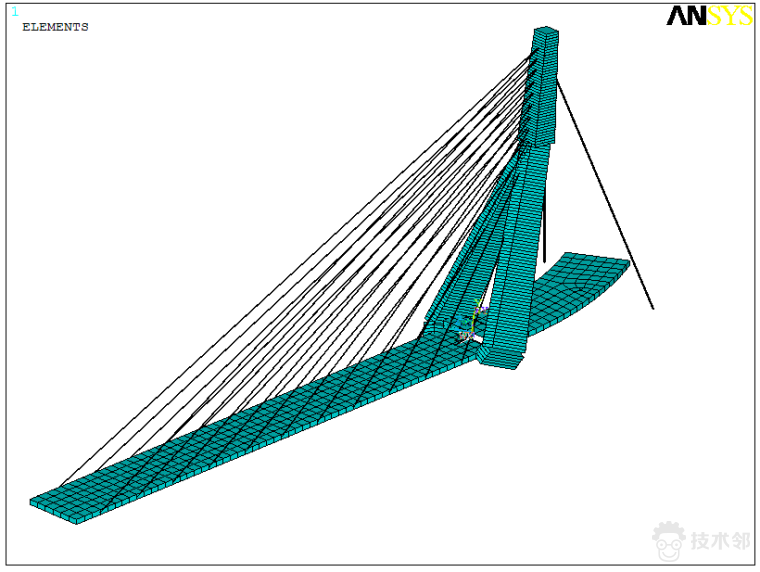

桥面-AREA-4

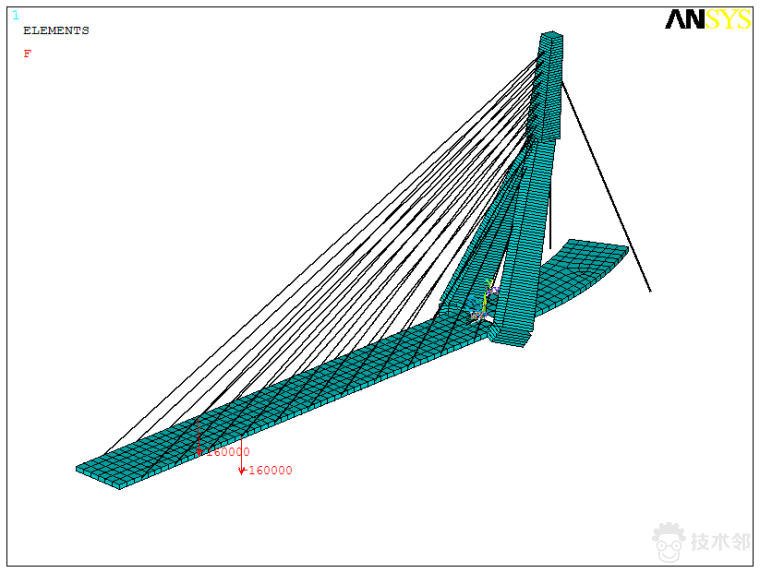

活载

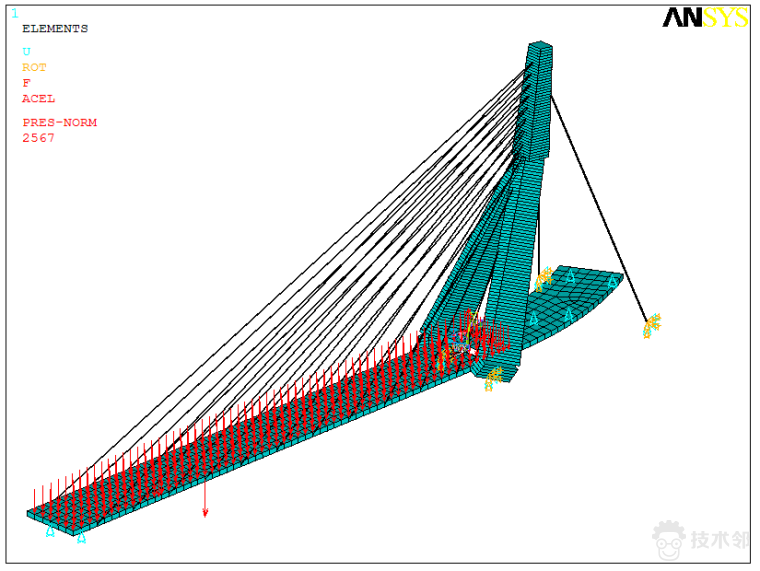

约束&重力加速度及均布压力

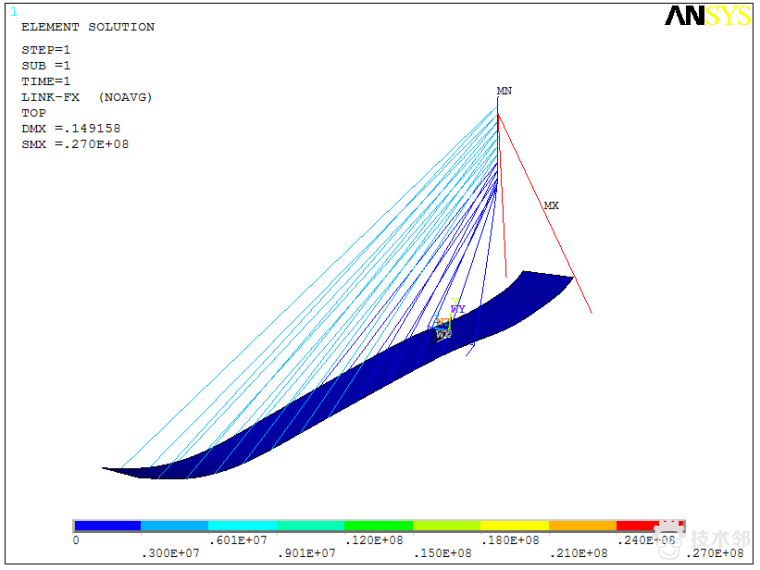

拉索轴力

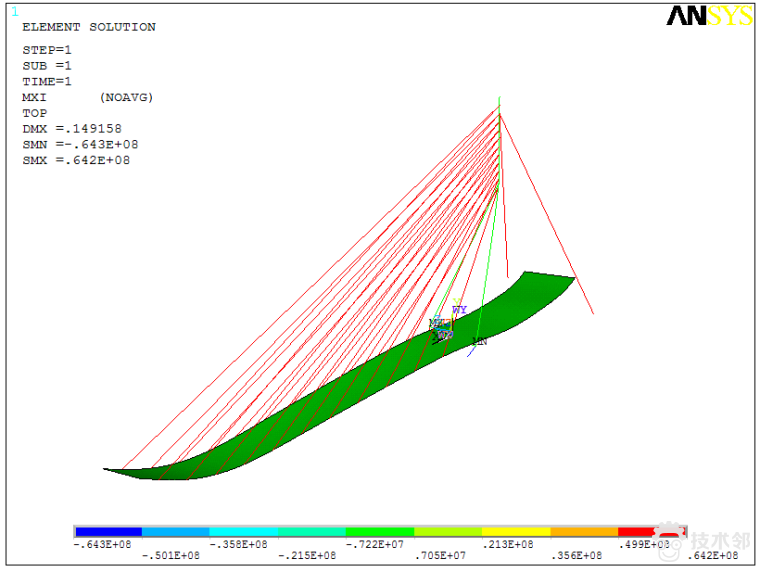

扭矩mx

弯矩my

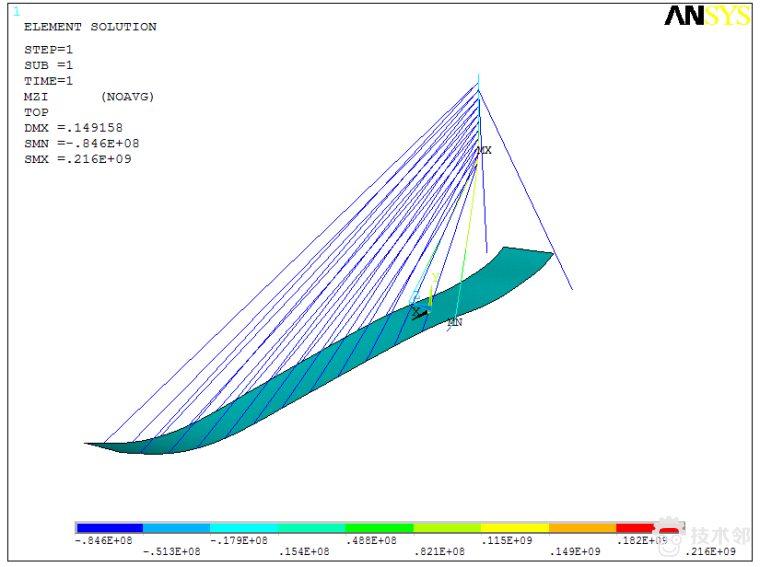

弯矩mz

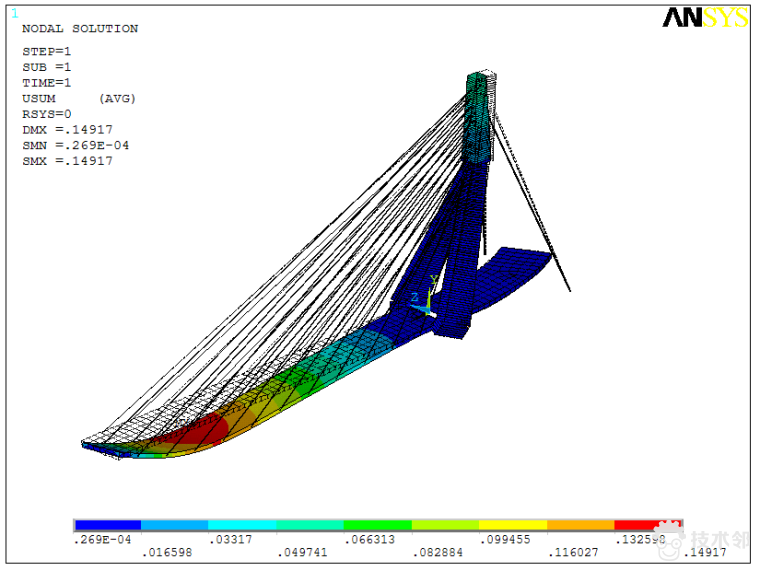

位移云图

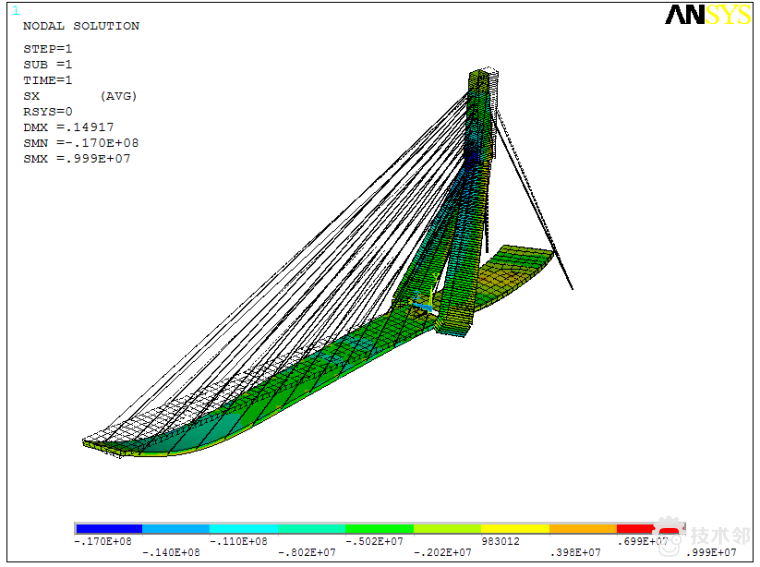

x方向应云图
