基于ANSYS APDL的钢箱梁悬索桥主缆找形与模态分析

一、项目概况

桥梁跨径为360+1200+480m,设计矢高126m。主缆和吊索采用1770MPa高强度钢丝,主梁采用Q345,塔身和横梁采用C50混凝土。

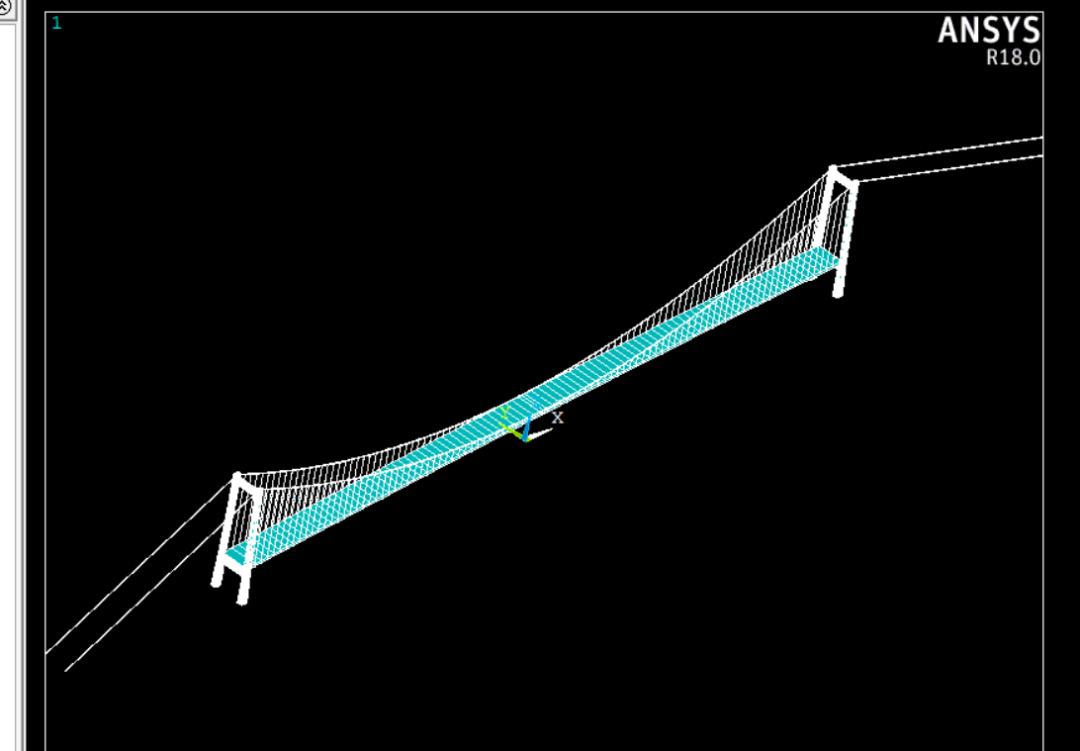

   主桥立面


主梁采用钢箱梁,横向宽度为45m。

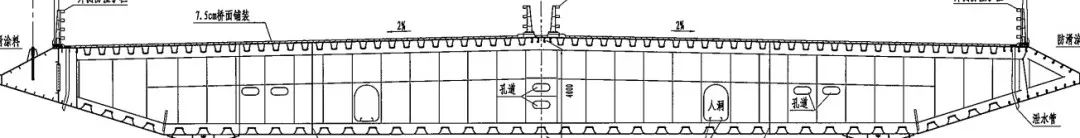

   钢箱梁截面


二、主要建模过程

1)定义单元:et

主缆——link10

吊杆——link10

主梁——beam189

鱼刺梁——beam44

2)定义材料:mp

3)自定义截面及变截面:sectype、secdata、secread

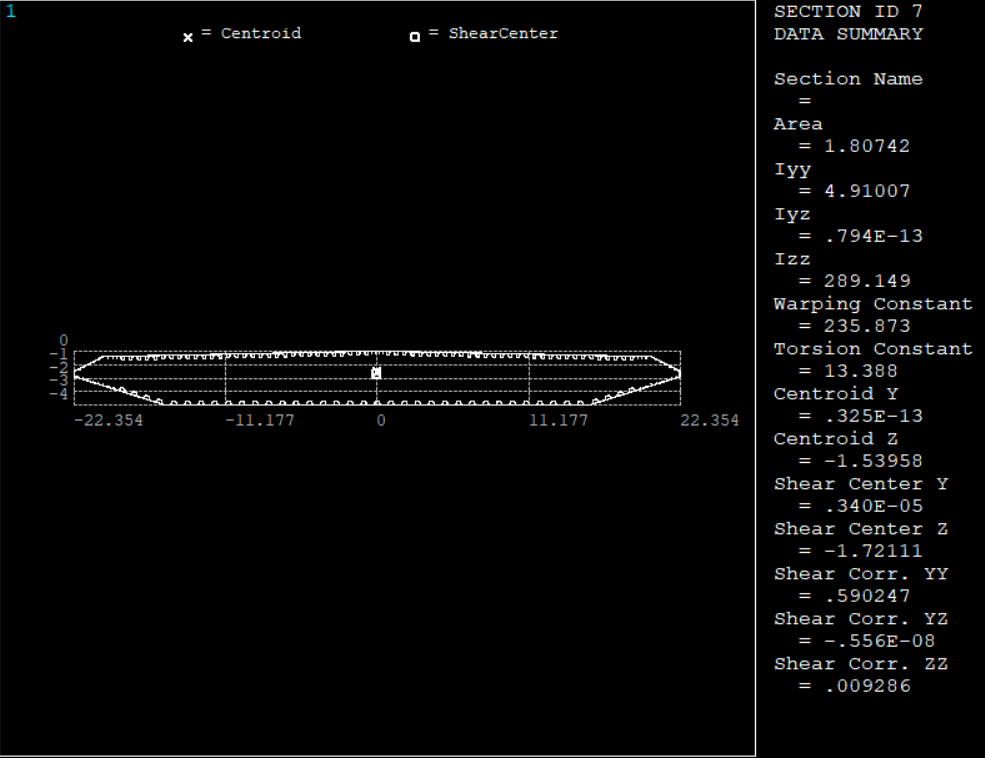

钢箱梁截面:


主塔截面:





4)实常数:r

主缆、吊杆面积、初应变;

主缆、吊杆初应变(需要通过找形计算得到)

5)关键点:k、ksymm、kgen

6)线:l、lsel

7)划分网格:latt、lesize、lmesh



8)边界:dk、cp

约束塔底、主缆锚固点;

梁端和主塔横梁的支座;

9)施加荷载:acel、sfbeam

10)静力求解(几何非线性):nsubst、outres、nlgeom、sstif、solve

11)模态求解:antype、modopt、mxpand

12)查看模态结果:

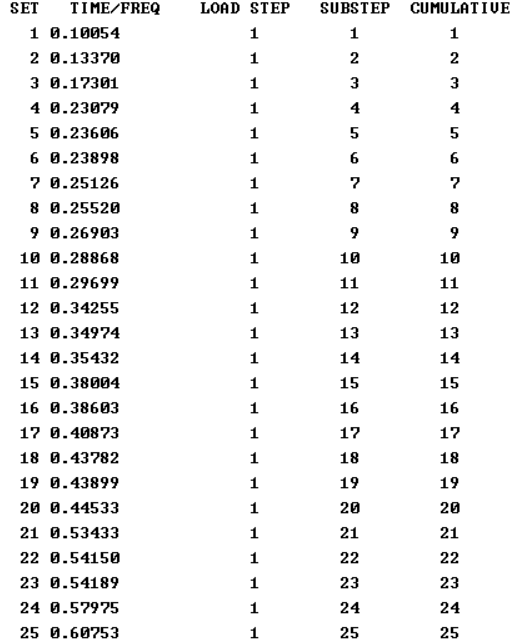

  1. 基频
  2. 图片

2.部分振型

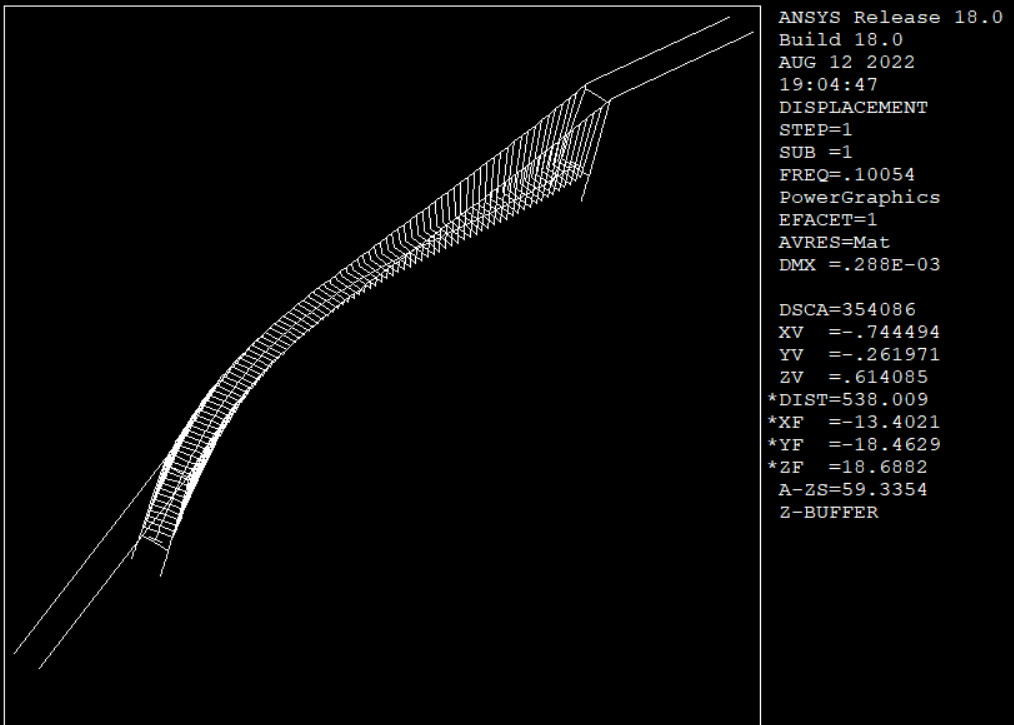

第一阶



第五阶



第八阶



第十二阶

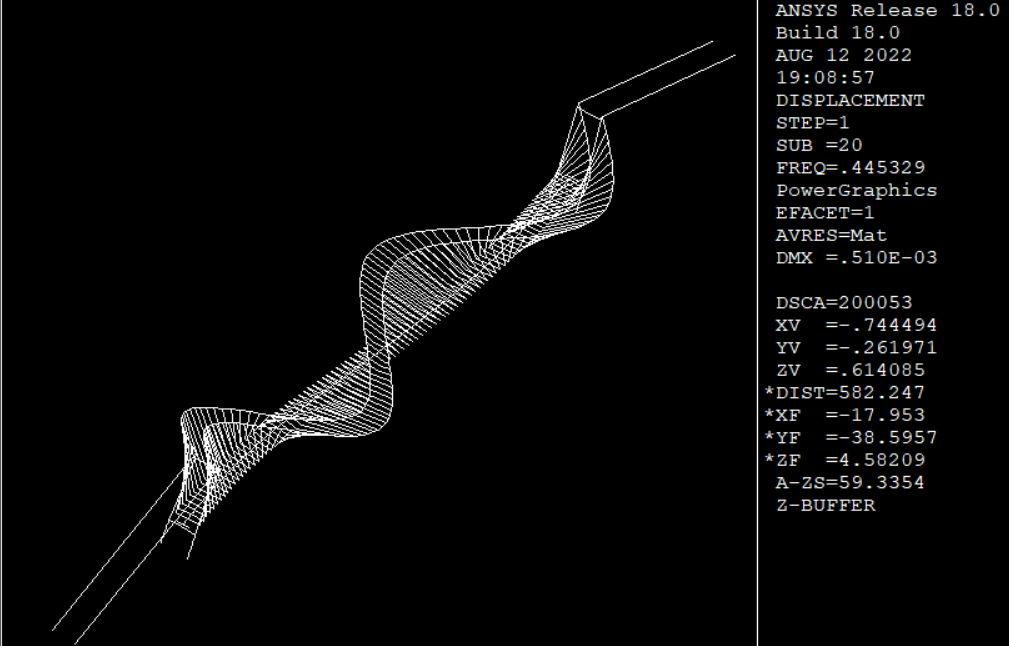

第二十阶
