斜拉桥钢锚梁参数化分析：ANSYS APDL命令流实战

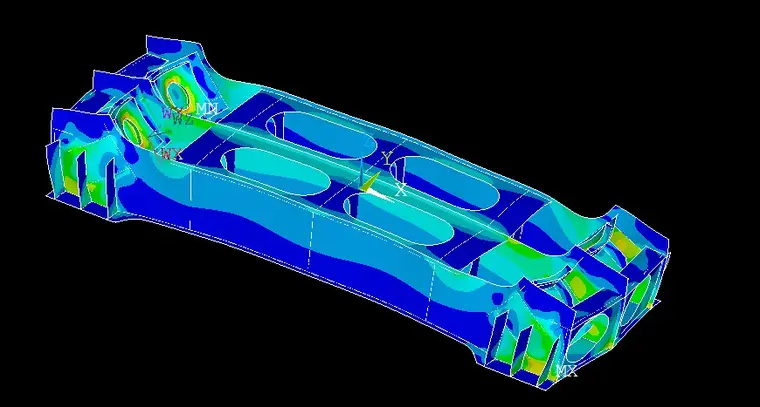

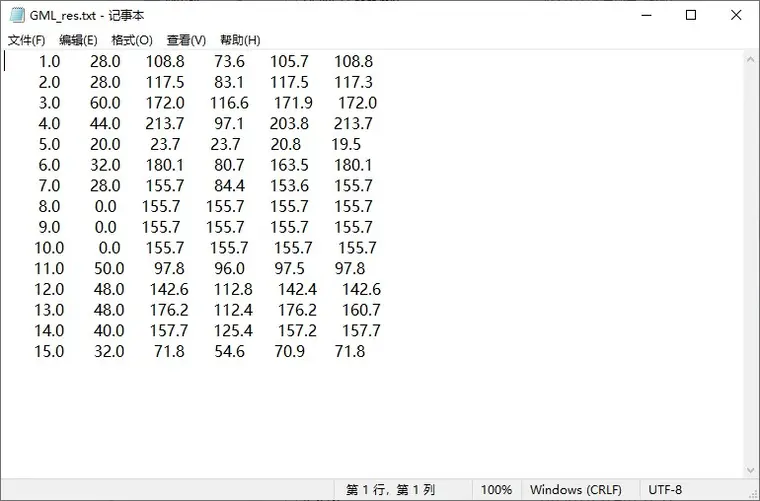

本代码提供了斜拉桥钢锚梁参数化分析 ANSYS APDL，通过输入钢锚梁的结构尺寸参数即可完成建模计算，分析钢锚梁施工过程一端滑动一端固定、两端固定、断索等工况，傻瓜式操作，简单易上手。同时可以批量提取并输出关键板件结果到txt文件。

支持输入的部分参数如下：

/prep7

alp1=90-60     !主跨侧纵向角度,与水平面夹角

alp2=90-57     !边跨侧纵向角度,与水平面夹角

theta1=5    !主跨侧横向角度

theta2=5    !边跨侧横向角度

P1=5000e3         !主跨侧成桥索力

P2=4500e3         !边跨侧成桥索力

P1m=6300e3         !主跨侧最大索力

P2m=6300e3         !边跨侧最大索力

D1=0.377         !锚杯内径

D2=0.477         !锚圈外径

L1=8.5         !钢锚梁长度

H1=0.85-0.028         !钢锚梁底板距离锚固点高差

B1=1.05         !钢锚梁边、中腹板中心距

L3=L1/2-1.83    !钢锚梁中间隔板中心距

LN2=0.6    !锚固区上压板N2长度，斜板

LN3=0.7    !锚固区下压板N3长度，斜板

LN4=0.36    !锚固区中间加劲肋N4、N5长度

B2=D1+0.06   !N2、N3中心距，

B4=D1+0.06   !N4中心距

!主要板件厚度

*dim,tt,array,15

tt(1)=0.028              !锚梁顶板

tt(2)=0.028               !锚梁底板

tt(3)=0.06              !锚梁中腹板

tt(4)=0.044              !锚梁边腹板

tt(5)=0.02              !锚梁中间隔板

tt(6)=0.032              !锚梁加劲肋

tt(7)=0.028              !锚梁端板
