连续钢箱梁桥施工分析:ANSYS经典版顶推施工与监控技术

一、依托背景

合肥某跨高速连续钢箱梁桥采用顶推施工,主桥与既有高速交角77度,主桥由140(40m+60m+40m)三跨连续等高钢箱梁构成,箱梁为单箱四室断面,腹板之间呈封闭箱型,箱梁高度2.6m,上部顶宽19.40m,下部底宽12.56m,桥面板为正交异性结构。桥型设计纵坡为双向坡,分别为2.385%~2.462%,竖曲线半径为3000m,横坡为2%,如图1-1示。

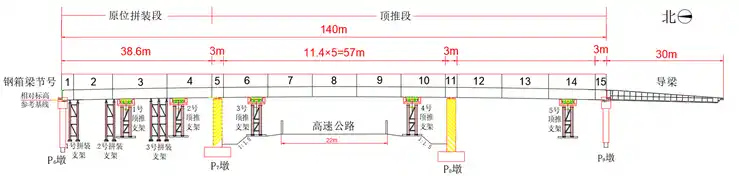

图1-1   施工关键结构布置



基于ANSYS经典 连续钢箱梁桥顶推施工分析与 施工监控技术的图2

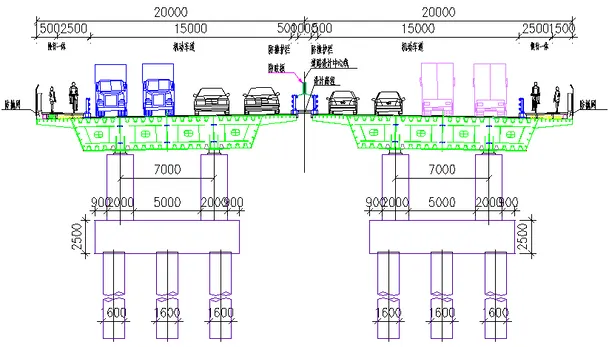

图1-2 钢箱梁横断面示意

钢箱梁桥沿纵向分15节拼装,顶推段为1~12节,长度112.8m;原位拼装段为13~15节,长度27.2m。纵横向钢箱梁分块编号见图1-3,顶推施工分以下七个施工阶段见表1-1。



表1-1  关键施工阶段与工况内容

主要施工阶段工况
阶段一拼装安装支架、顶推支架
阶段二吊装12~15号梁段与导梁,顶推前进26m
阶段三吊装9~11号梁段,顶推前进21.6m
阶段四吊装8~9号梁段,顶推前进15.2m
阶段五吊装7号梁段,顶推前进12m
阶段六吊装4~6号梁段,顶推前进22.3m
阶段七落梁后吊装1~3号梁段,拆除导梁与支架

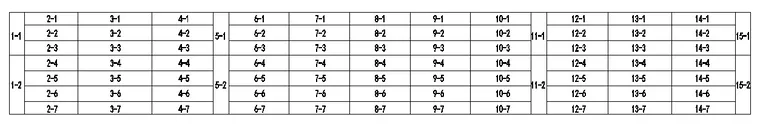

图1-3钢箱分段编号



二、工程任务

针对连续钢箱梁桥顶推,确保施工安全与精确控制主梁线形是工程质量合格的基本条件

1)工前计算分析

2)测点部署与过程监控量测

3)实施效果评估
