基于ANSYS的大宁河拱桥施工模拟全解析

基于ANSYS的大宁河拱桥施工模拟

单元类型4类：

ET,1,BEAM4

ET,2,SHELL63

ET,3,LINK8

ET,4,BEAM44

材料属性2类：

MP,EX,1,20.6E7

MP,DENS,1,7.85

MP,PRXY,1,0.3

MP,EX,2,3.45E7

MP,DENS,2,2.6

MP,PRXY,2,0.2

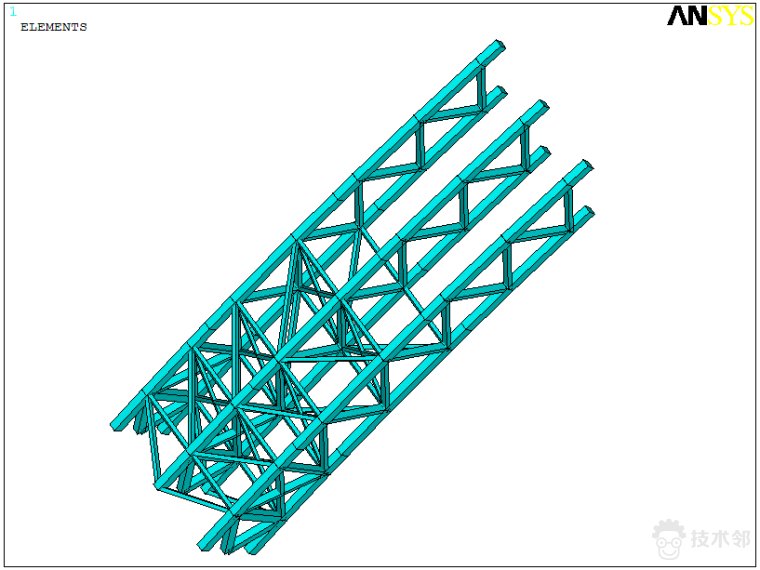

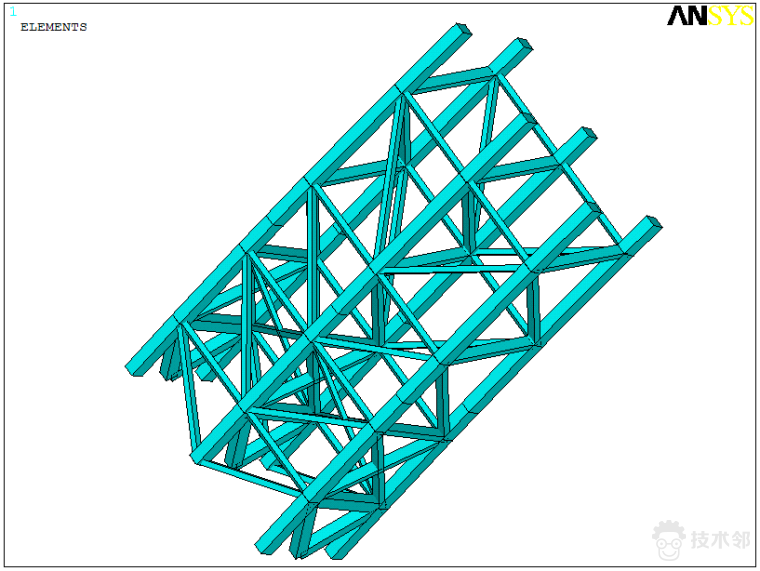

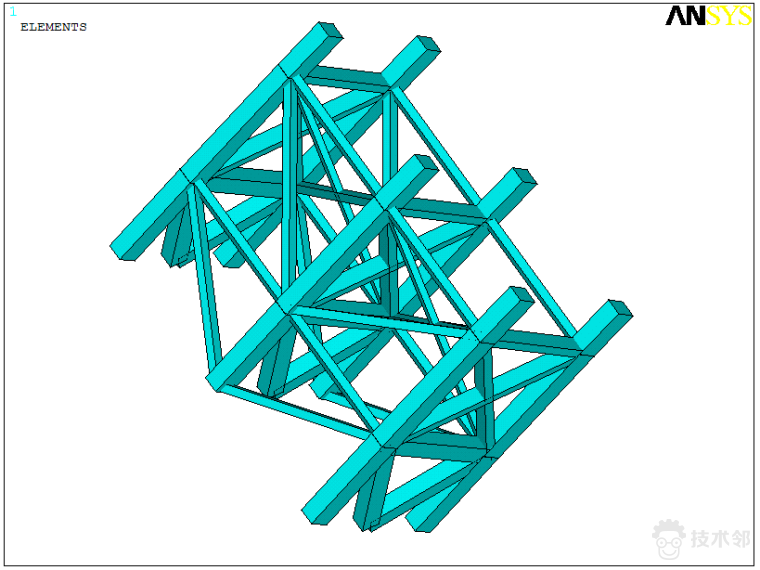

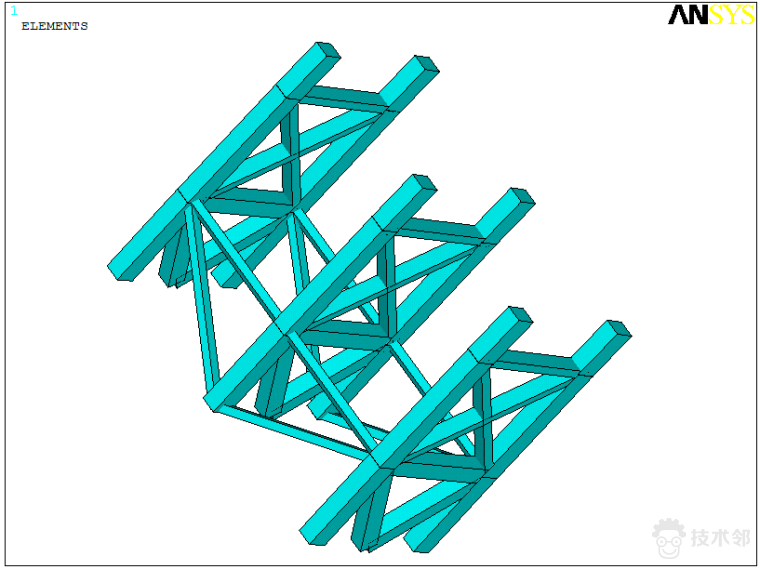

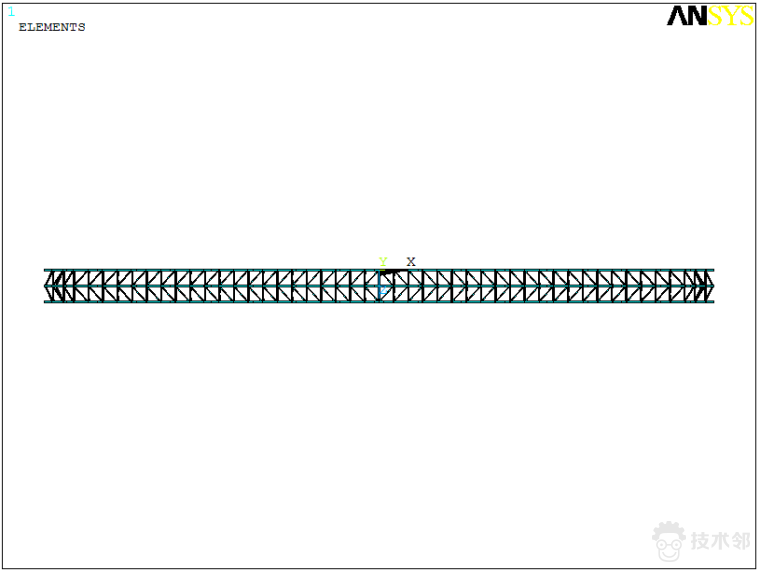

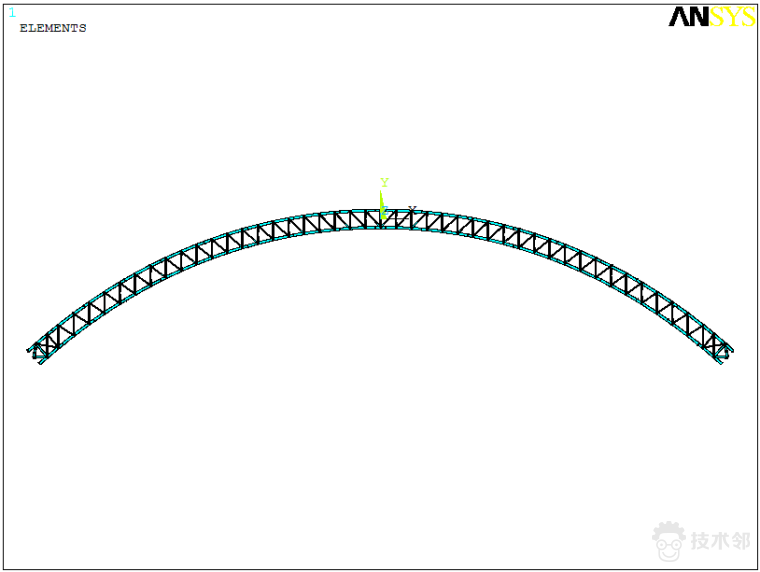

拱肋1：

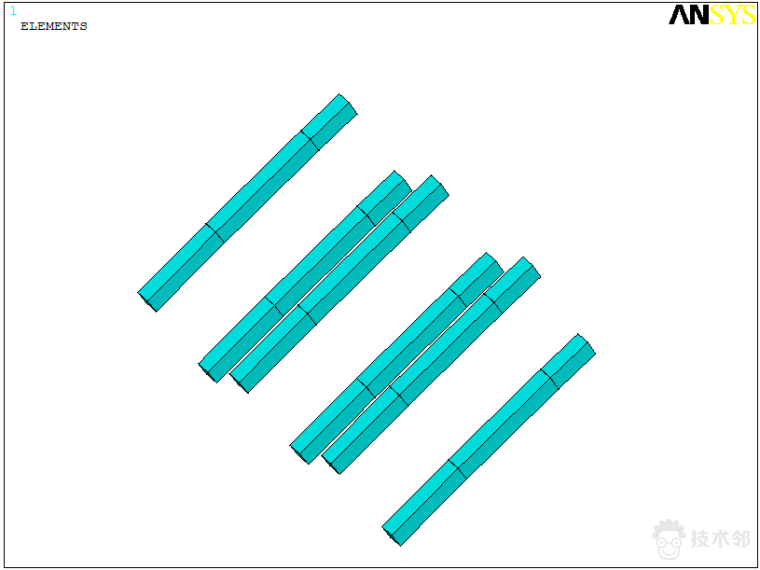

脚杆：

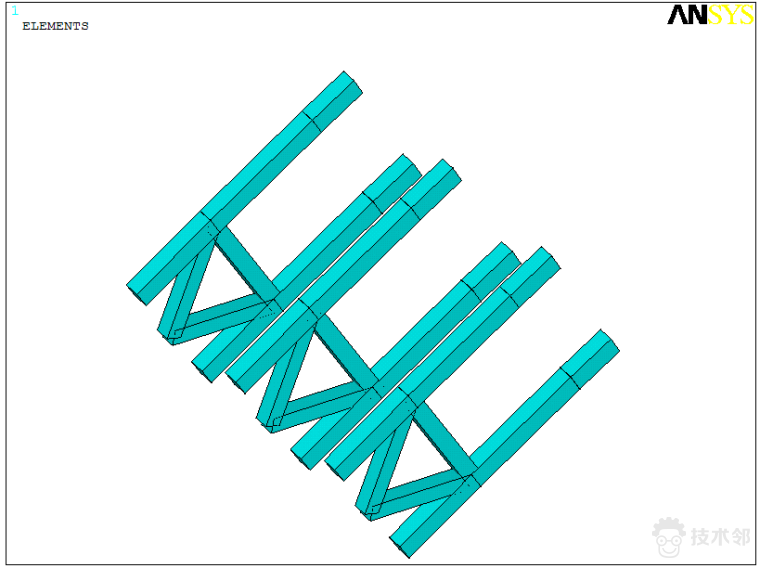

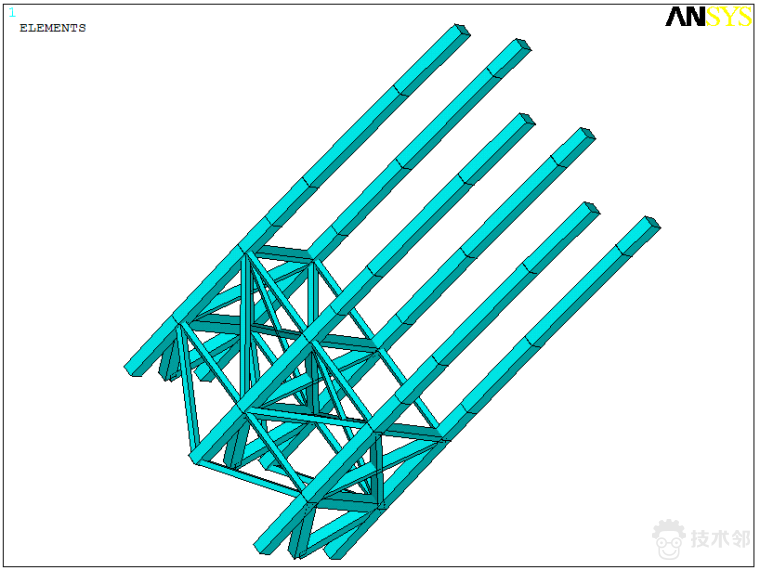

腹杆1：

平连1：

平连2：

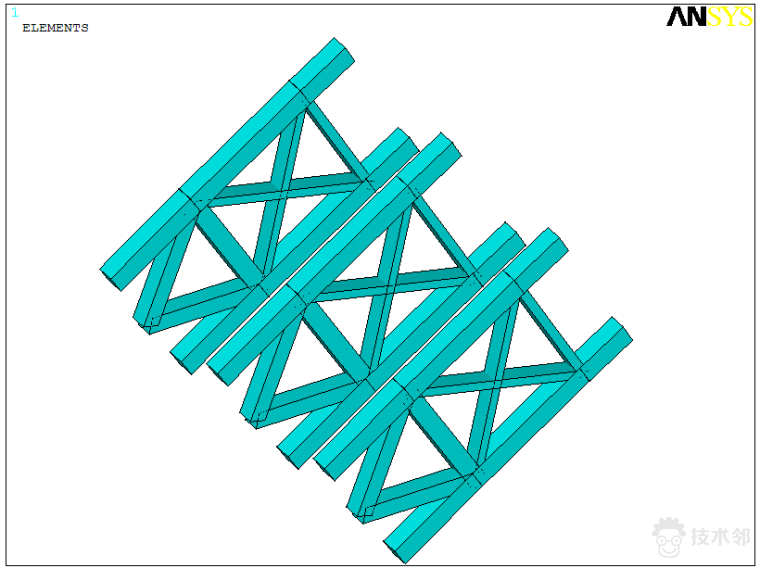

交叉杆：

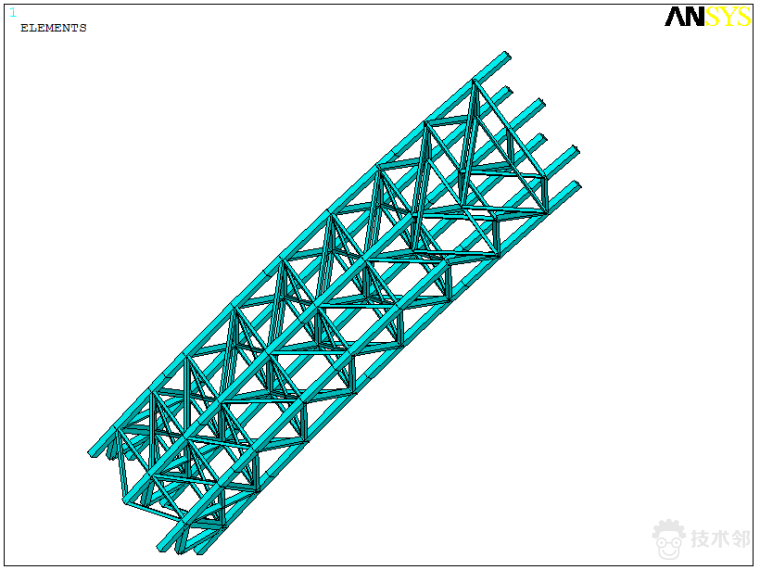

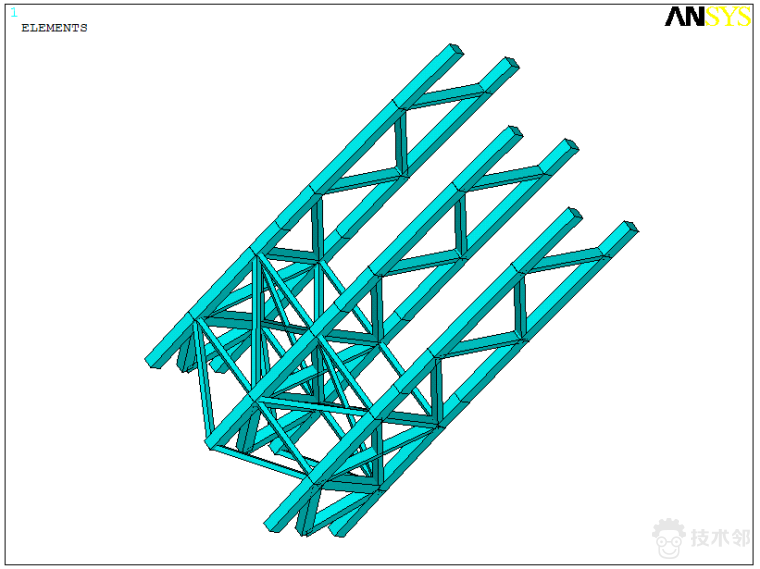

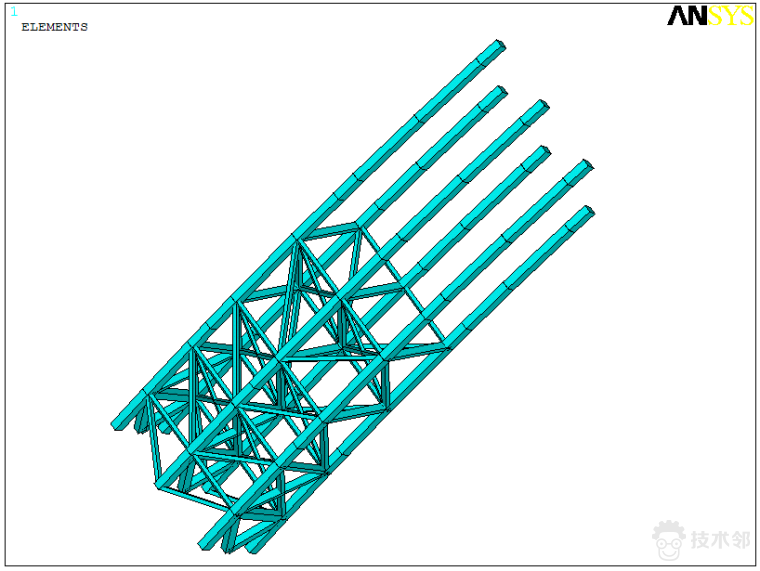

拱肋2：

腹杆2：

平连3：

交叉杆2：

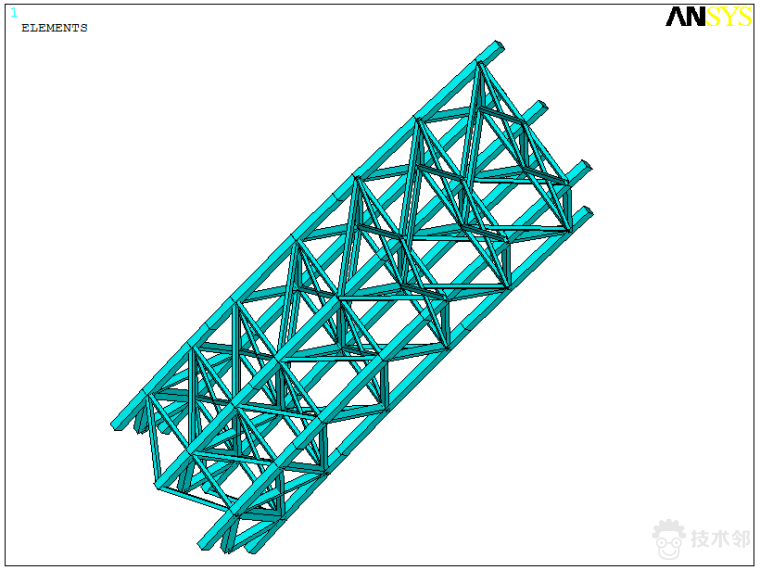

拱肋3：

腹杆3：

平连4：

交叉杆3：

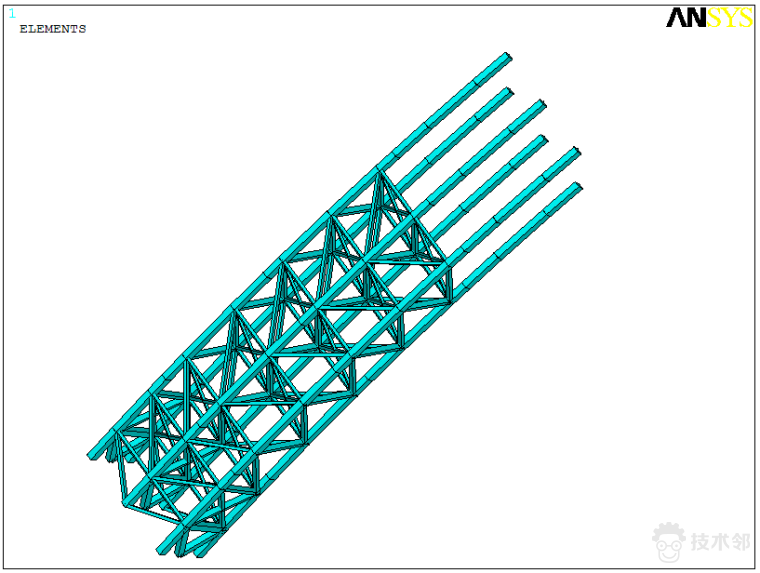

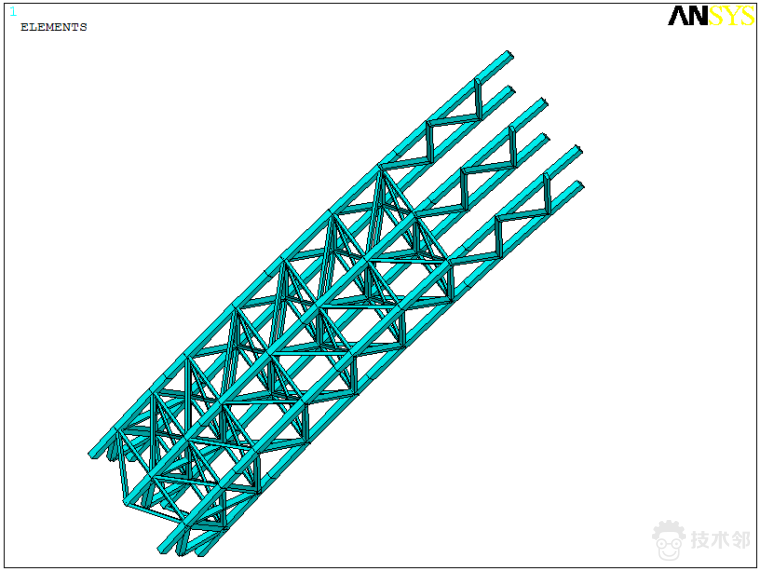

拱肋4：

腹杆4：

平连5：

交叉杆4：:

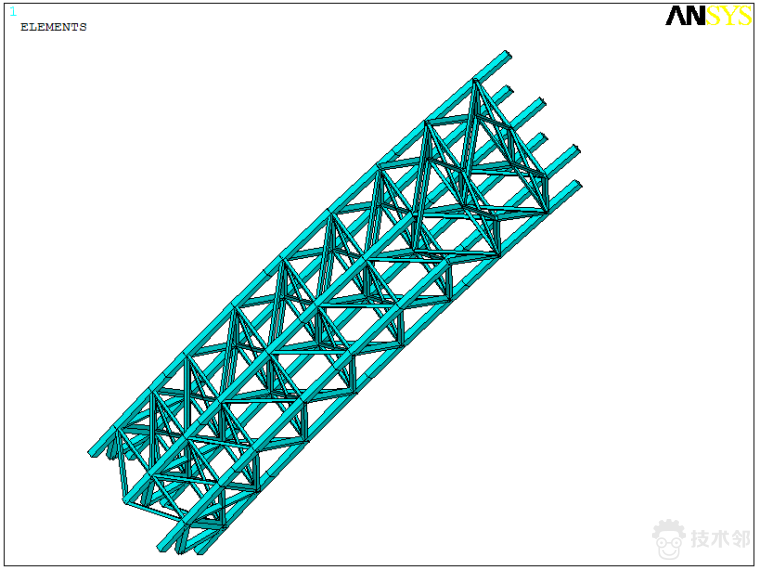

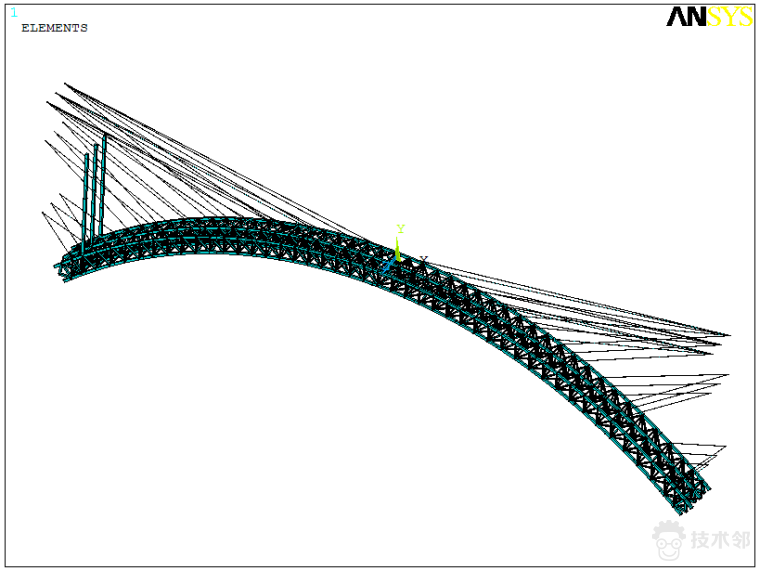

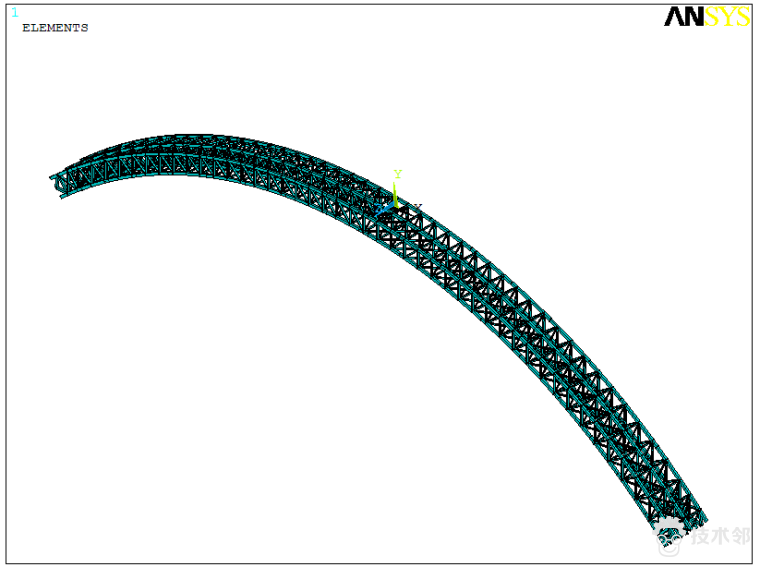

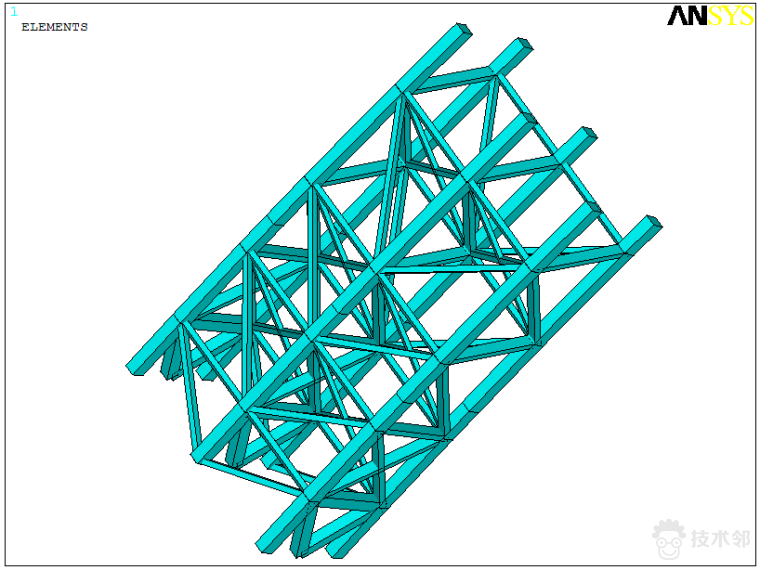

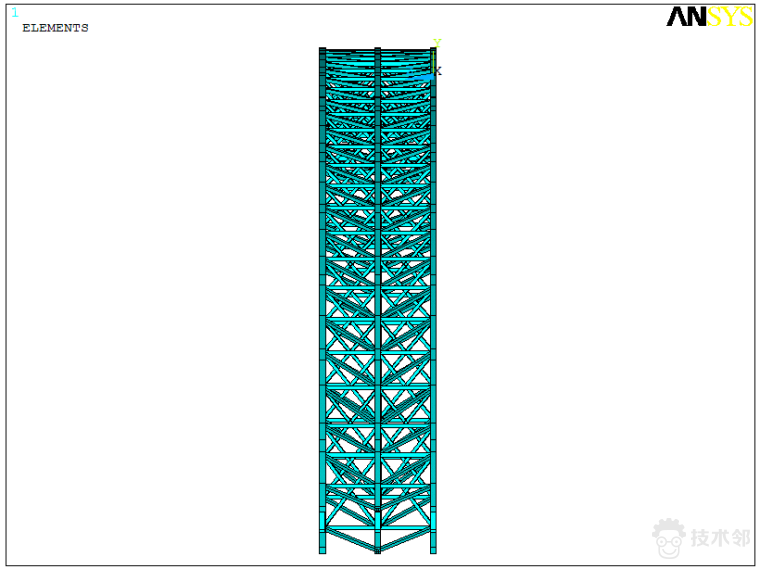

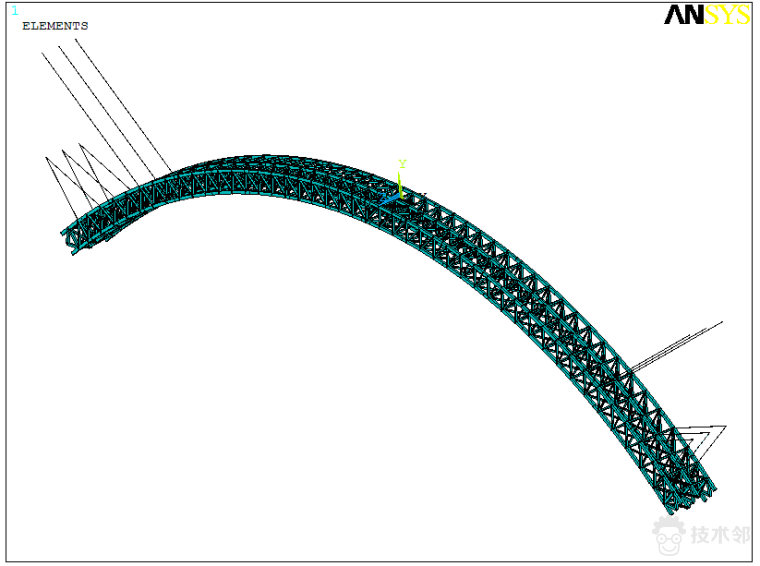

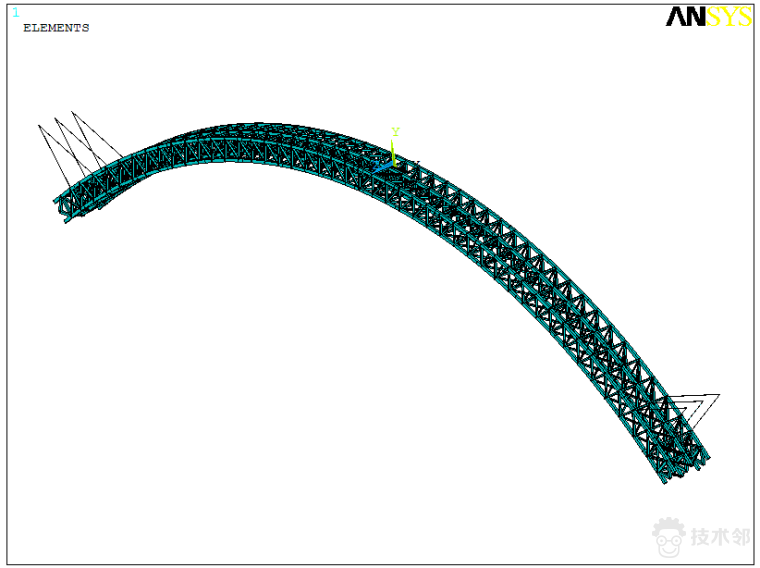

拱肋完成：

系杆1：

系杆2：

系杆3：

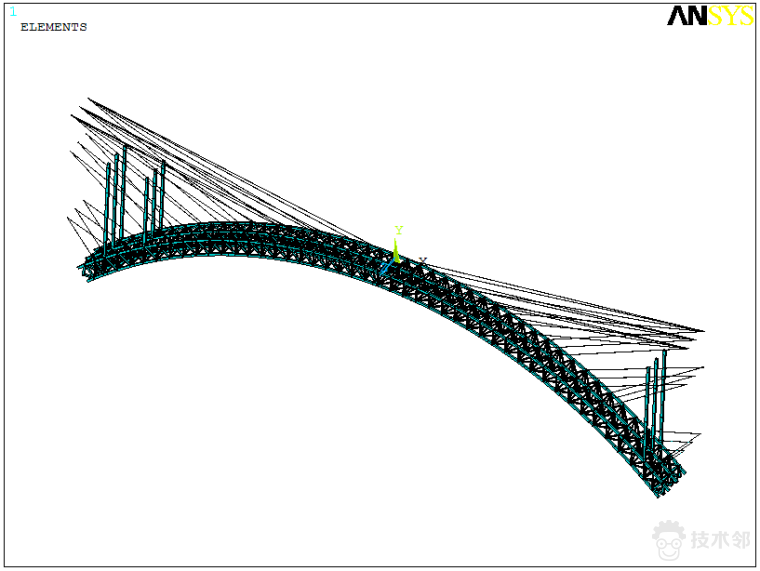

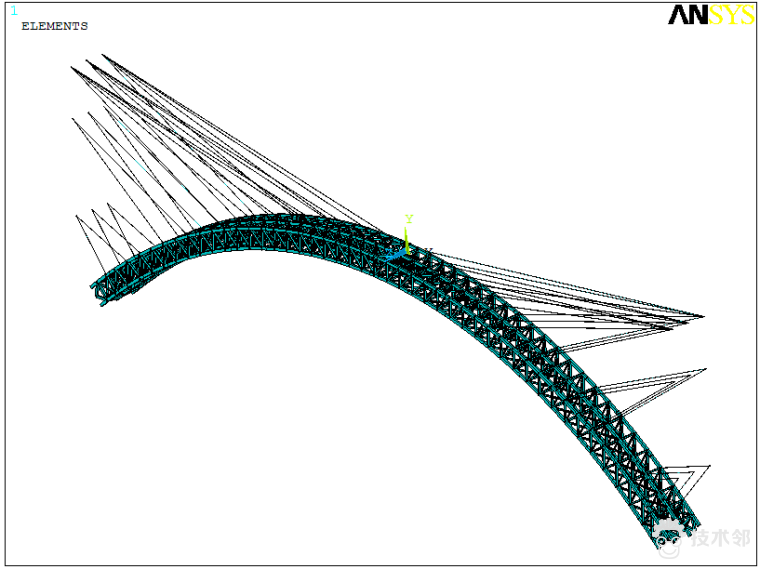

系杆完成：

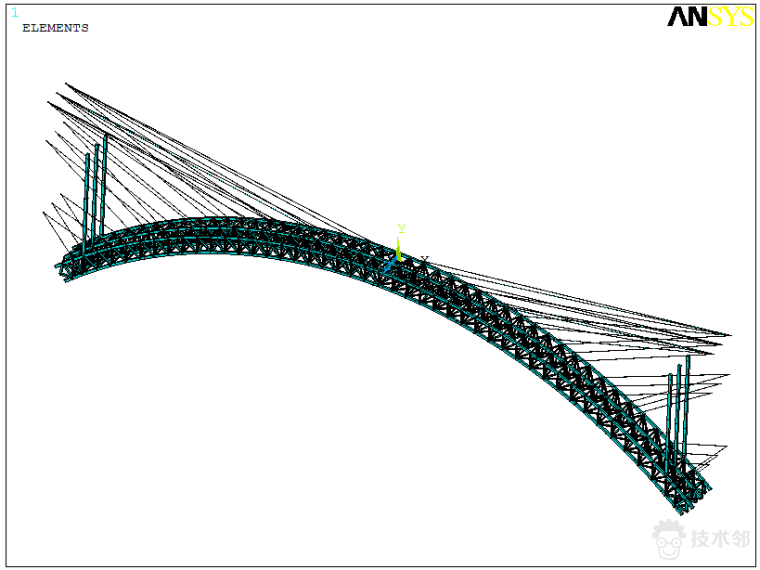

立柱1：

立柱2：

立柱3：

立柱4：

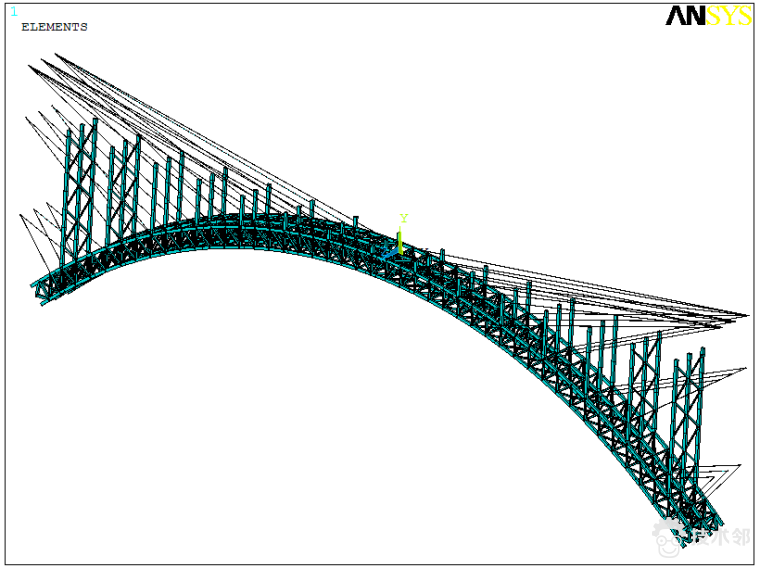

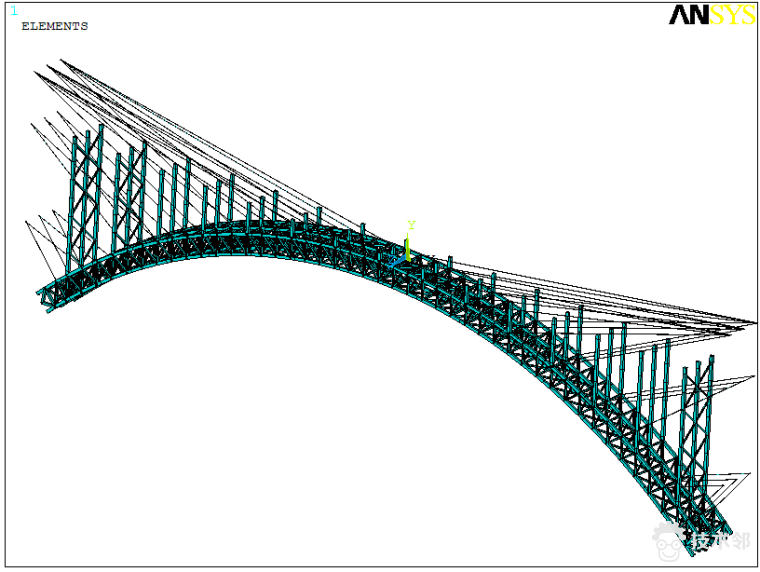

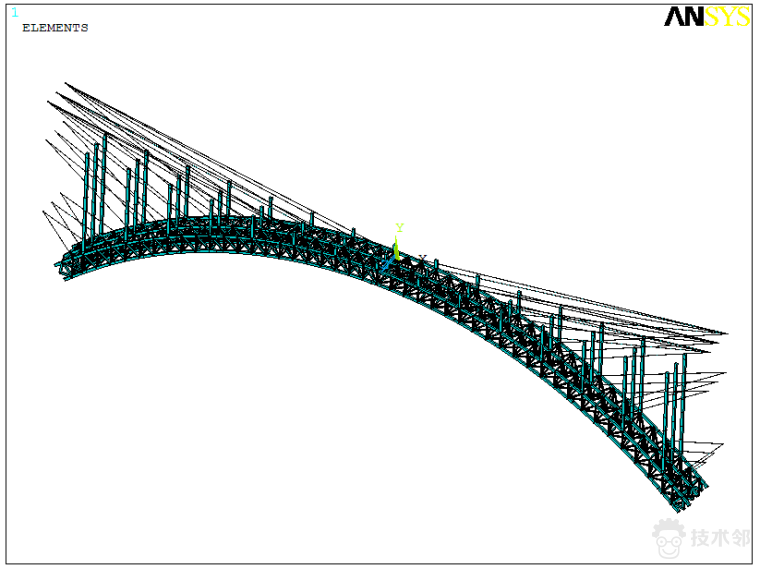

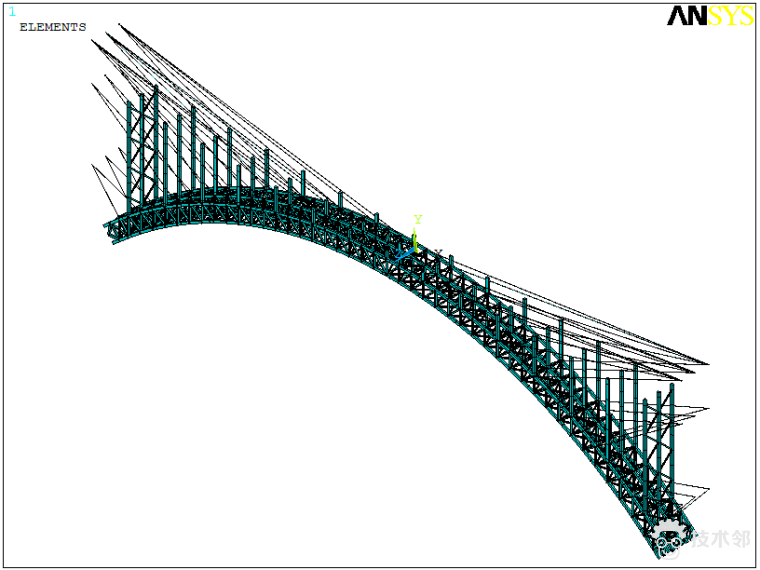

立柱完成：

斜撑1：

斜撑2：

斜撑3：

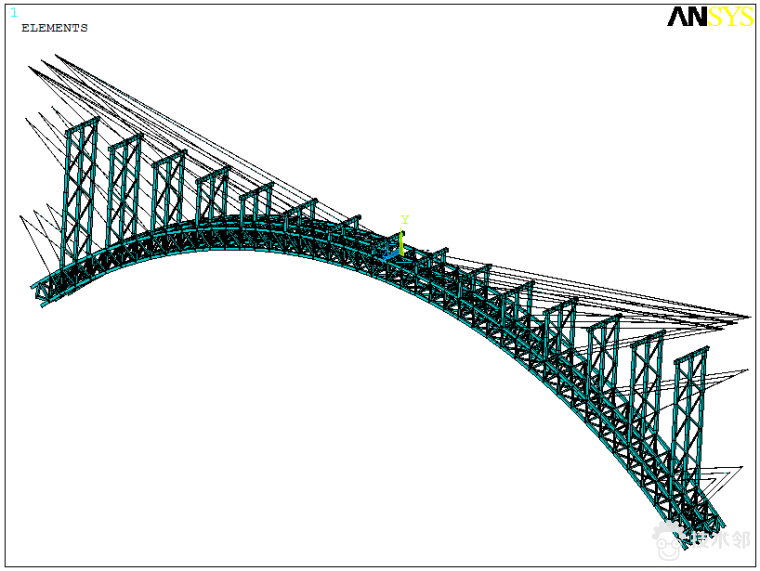

斜撑完成：

帽梁：

桥面：

横系梁：

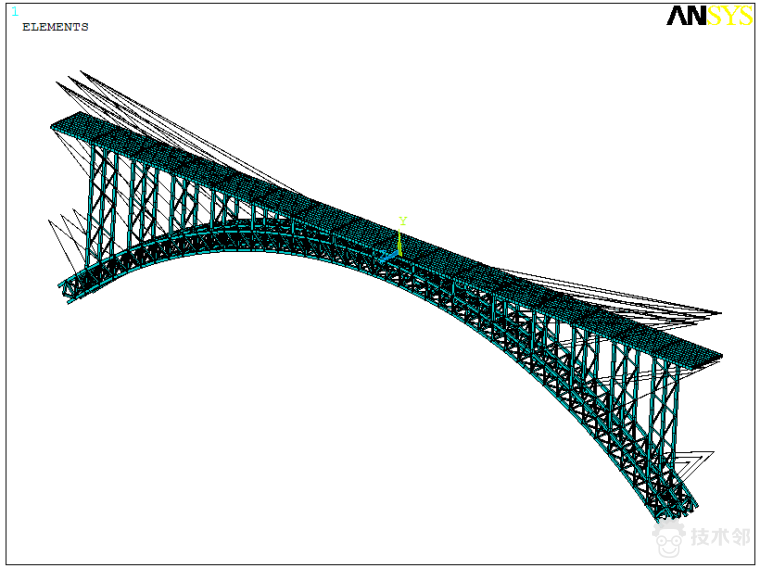

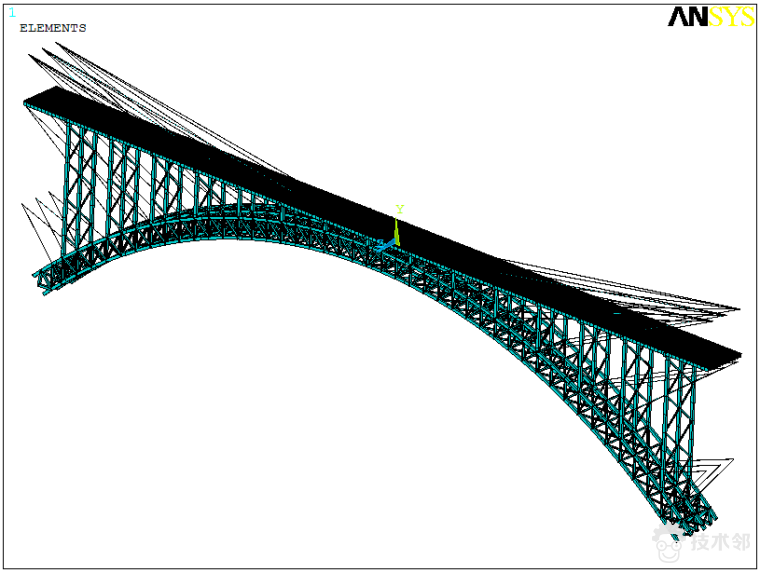

桥面铺装：

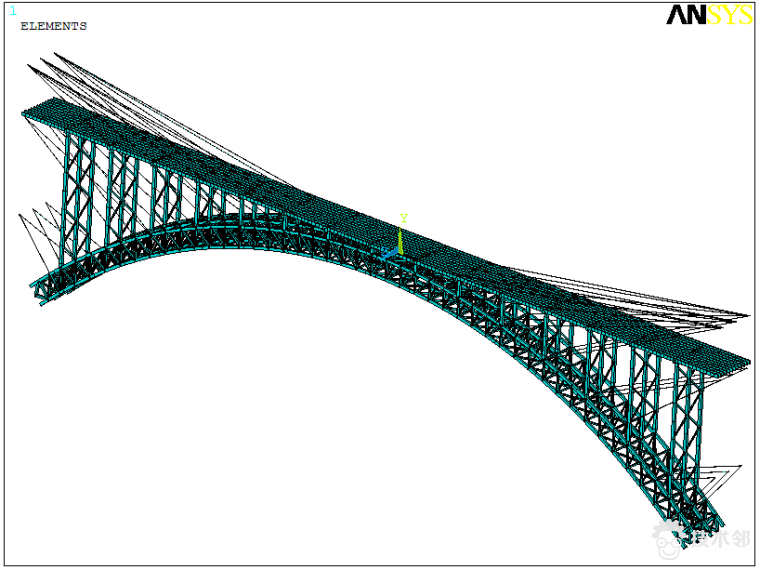

立柱与桥面耦合：

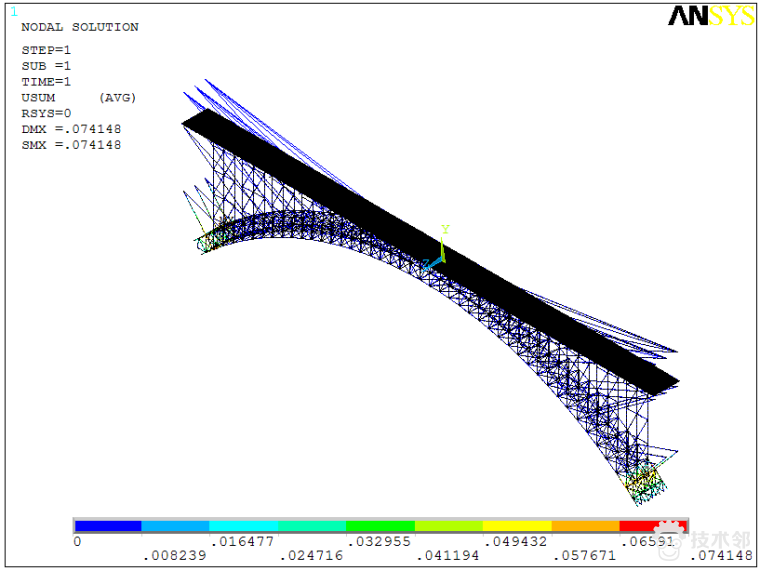

第一个载荷步位移云图：

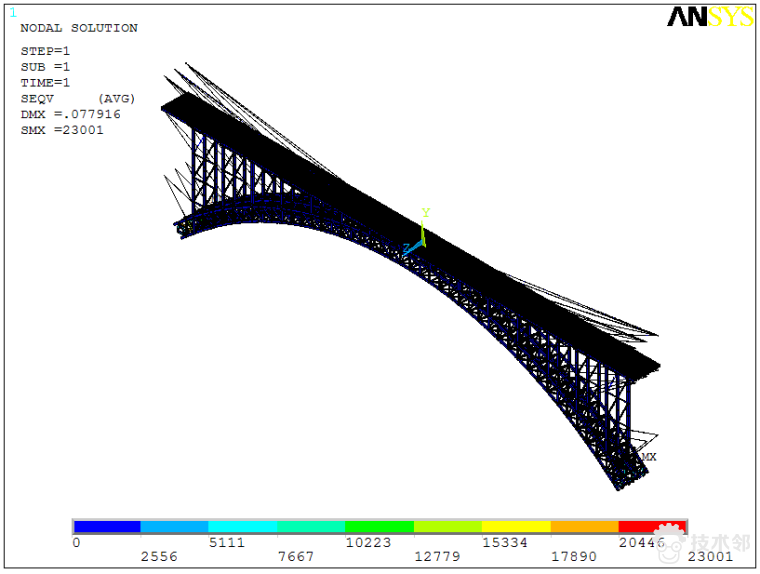

第一个载荷步应力云图：

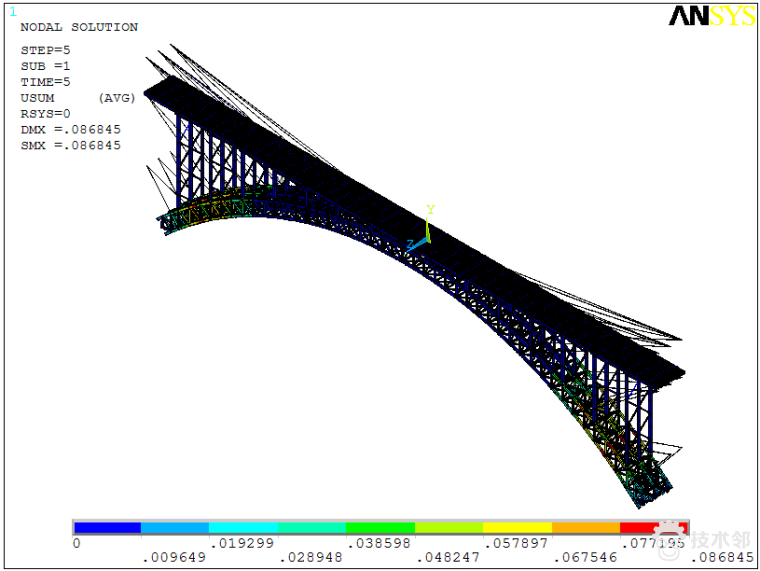

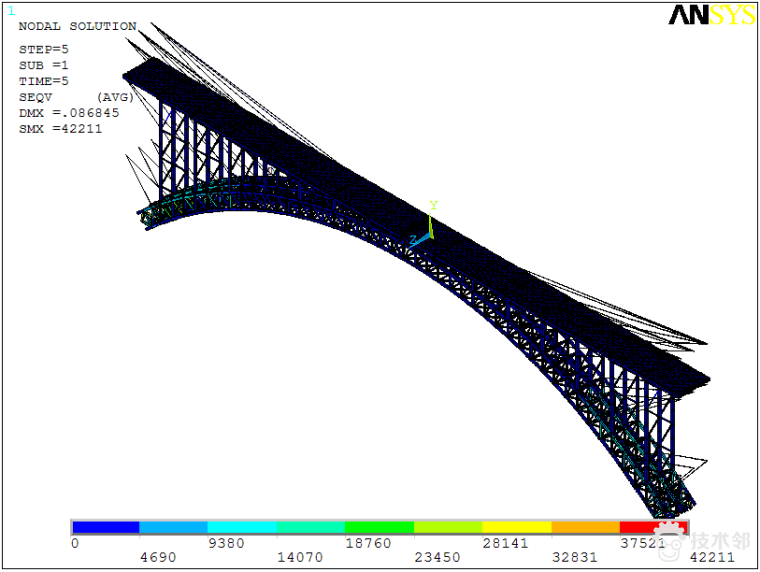

第五个载荷步位移云图：

第五个载荷步应力云图：

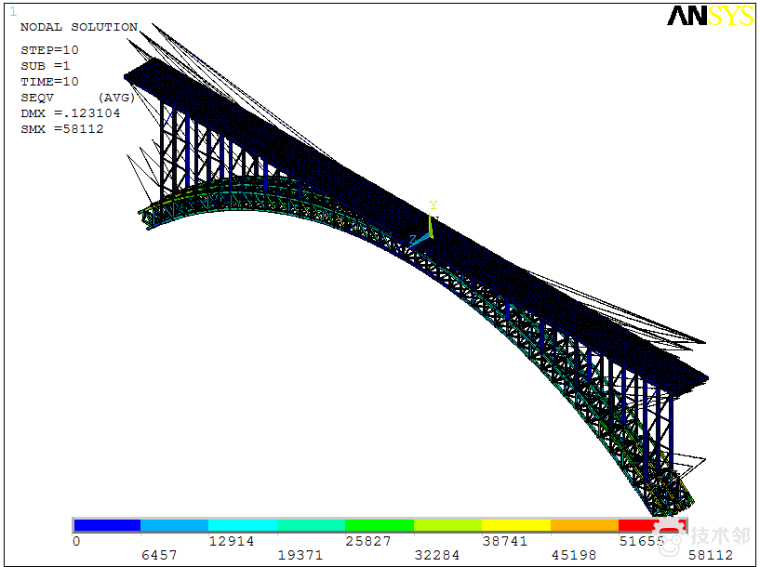

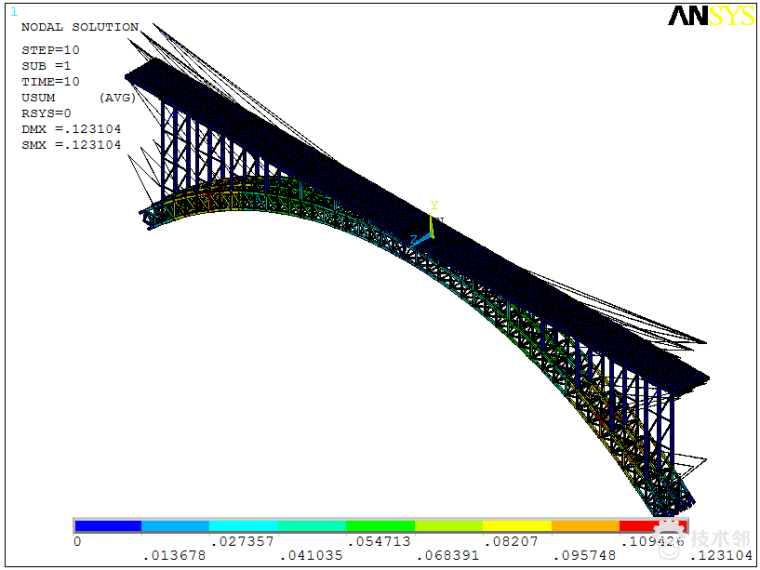

第十个载荷步位移云图：

第十个载荷步应力云图：

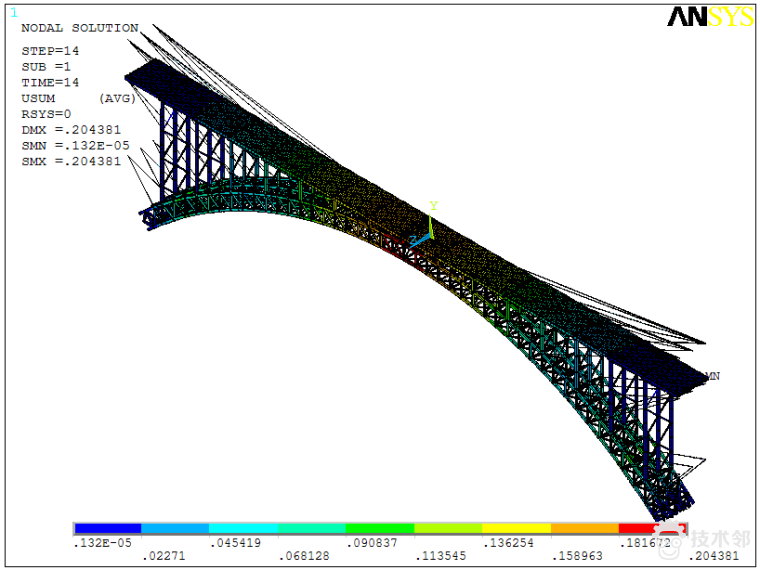

第十四个载荷步位移云图：

第十四个载荷步应力云图：

刚合龙的大宁河拱桥施工模拟，非常详细，需要的可以查看附件。
