Ansys Discovery 2023R1实战：搅拌器模拟全解析

Ansys Discovery是一款革命性的仿真工具产品。它以三维设计探索的新模式让每一位工程师都能实现即时仿真。Ansys Discovery这款产品致力于消除繁琐的仿真准备，使设计者能够在概念设计阶段，通过简洁的设置完成仿真。通过高度形象直观的可视化功能，让设计者及时定性的了解设计的性能，并快速完成虚拟样机的建立。通过在设计的早期阶段引入仿真，可以使产品的概念设计更加成熟，同时减少研发过程中设计迭代的次数。

在Ansys Discovery 2023R1版本的 Explore&Refine模式中新增了Rotating fluid zone 功能，可以添加旋转速度，旋转区域及其壁面会自动添加到模型树中，来实现旋转功能。常用于模拟风扇、搅拌器、电机冷却等。本文通过简单的搅拌案例来介绍该功能的实现流程。

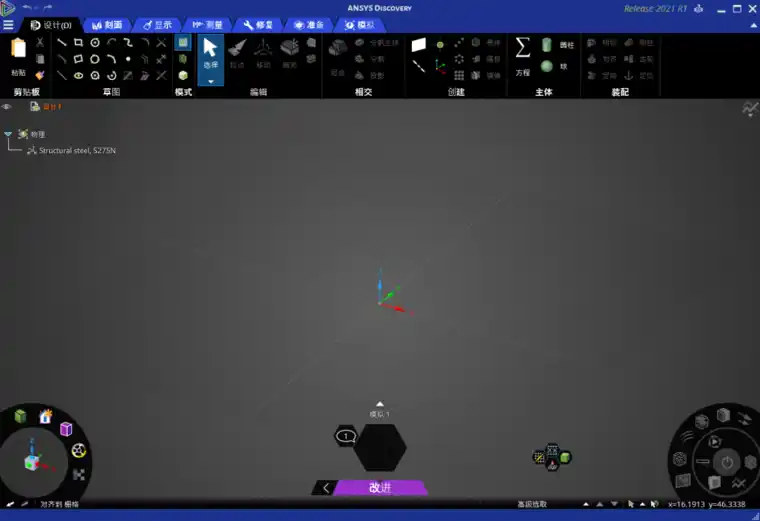

1、启动Discovery 2023R1

使用Ansys Discovery 2023R1完成搅拌器模拟的图1

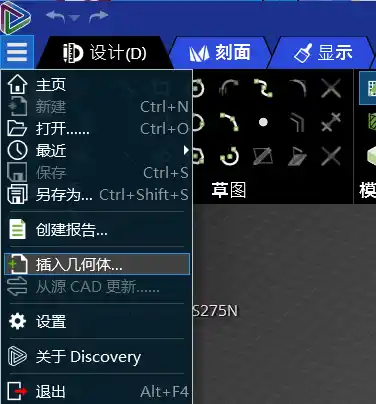

2、插入几何体

使用Ansys Discovery 2023R1完成搅拌器模拟的图2

3、几何模型处理

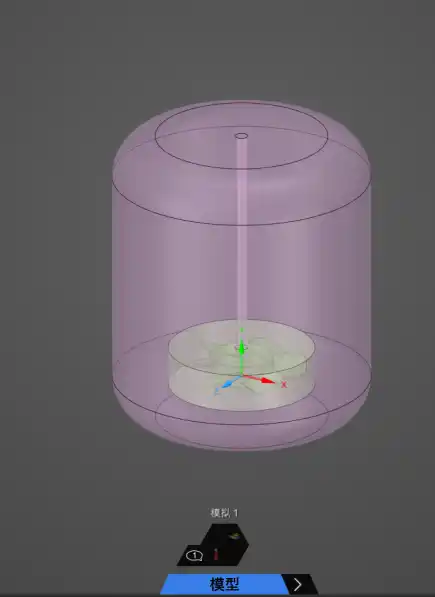

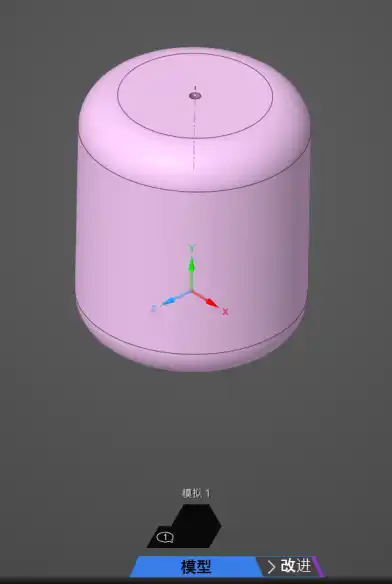

导入准备好的几何模型，Discovery提供了丰富的CAD数据接口，支持Creo、SolidWorks、Catia以及AutoCAD等绝大部分主流CAD软件的接口。对于复杂的几何体，也提供了实用且丰富的几何清理与简化功能，方便工程师进行仿真前的模型准备工作，极大提升几何模型的处理效率。

使用Ansys Discovery 2023R1完成搅拌器模拟的图3

4、激活模拟功能

将模式从模型模式切换成改进模式，激活模拟功能。

使用Ansys Discovery 2023R1完成搅拌器模拟的图4

5、模拟流体流动

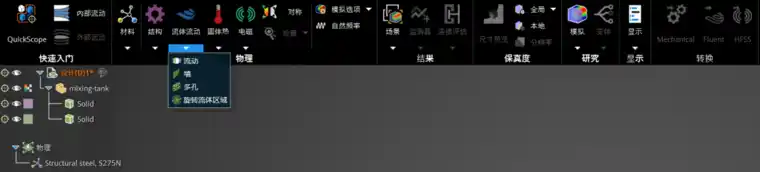

打开模拟中的流体流动，下方选择旋转流体区域

使用Ansys Discovery 2023R1完成搅拌器模拟的图5

6、模拟设置

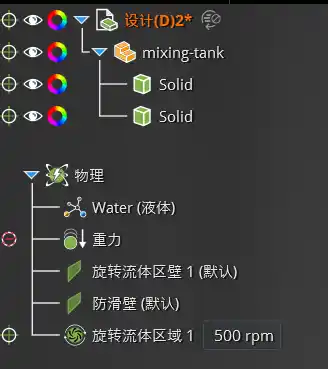

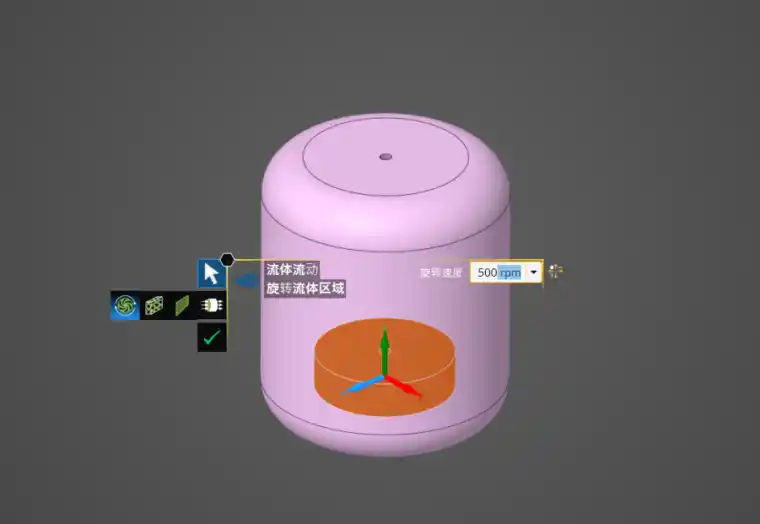

流体区域选中中间的旋转域，并输入旋转速度，确定后左侧树形图中自动生成旋转流体区域以及流体区壁。如果外侧没有参与计算，将外侧部件添加到计算中，并保证外侧部件材料和旋转区域材料均是水。

使用Ansys Discovery 2023R1完成搅拌器模拟的图6

使用Ansys Discovery 2023R1完成搅拌器模拟的图7

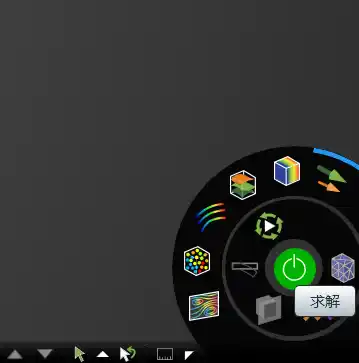

7、求解

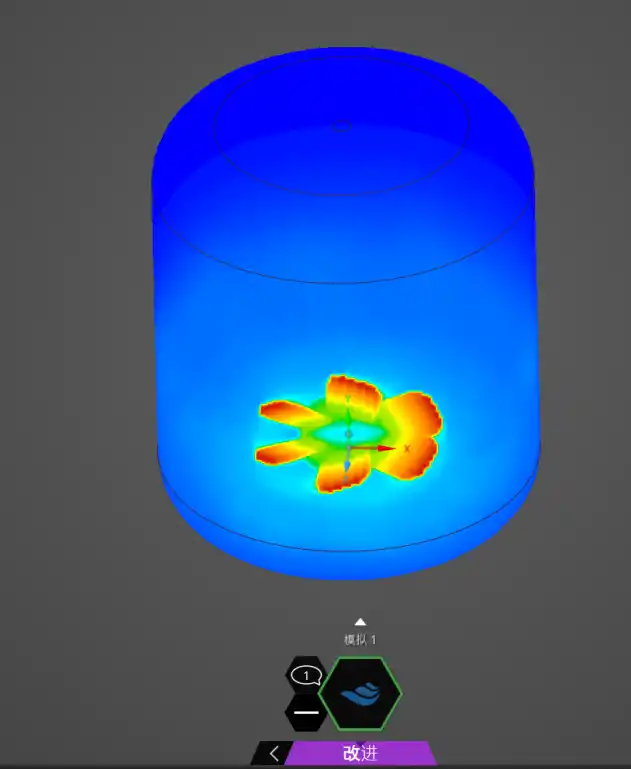

进行后处理显示矢量图、云图、迹线

使用Ansys Discovery 2023R1完成搅拌器模拟的图8

8、后处理

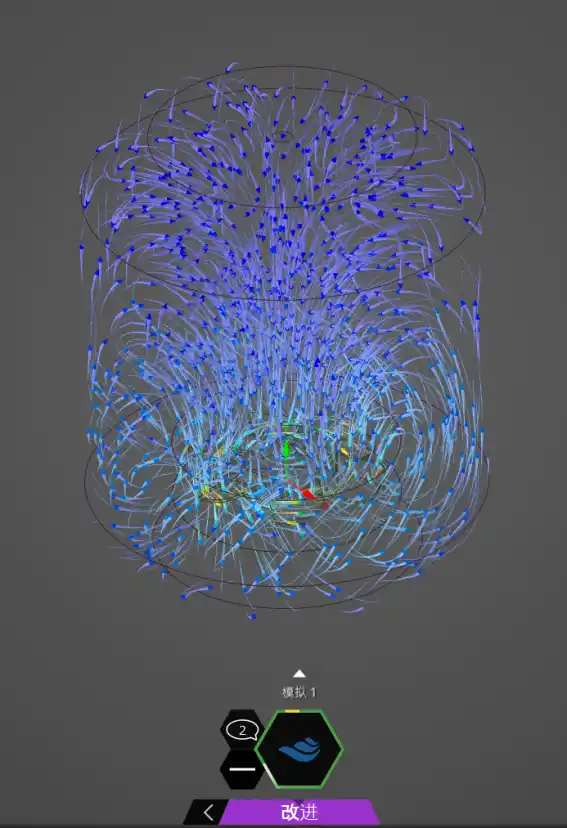

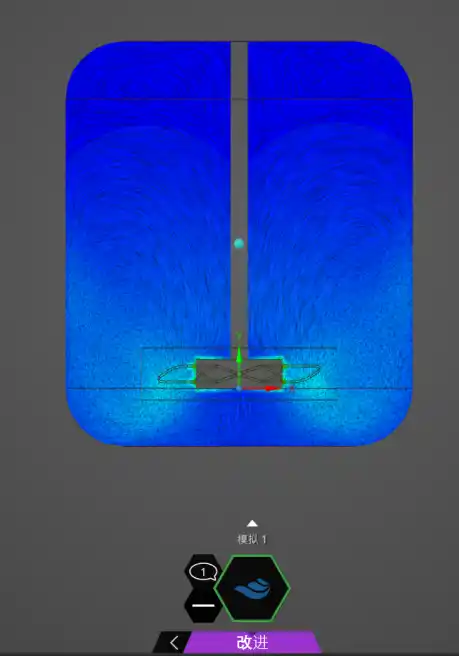

进行后处理，显示矢量图、云图、迹线。

使用Ansys Discovery 2023R1完成搅拌器模拟的图9

使用Ansys Discovery 2023R1完成搅拌器模拟的图10

9、思考与展望

Ansys Discovery 提供了快速的仿真及结果反馈，操作界面简洁，软件上手难度低；无需几何清理、网格划分，极大减少了仿真所花费的时间。在2023R1版本中除了新增的旋转区域功能以外，还支持流固界面的导热计算，可压缩流与多孔介质及CHT结合的计算，瞬态CHT，平移壁面等，随着功能的丰富，Ansys Discovery的高效交互仿真方案也将在更多领域大展身手。

使用Ansys Discovery 2023R1完成搅拌器模拟的图11
