FLUENT实战:直列式油水分离器模拟教程

1. 启动FLUENT并导入网格

1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2022→Fluid Dynamics→Fluent 2022命令,启动Fluent 2022。

2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。


2. 定义模型

1)单击命令结构树中General按钮,弹出General(总体模型设定)面板,Solver中Time选择Transient。勾选Gravity,在Z中填入-9.81m/s2。



3. 设置材料

1)单击主菜单中Setting Up Physics→Materials→Create/Edit,弹出Create/Edit Materials(材料)对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框,选择water-liquid单击Copy按钮确认,修改其密度及粘度。

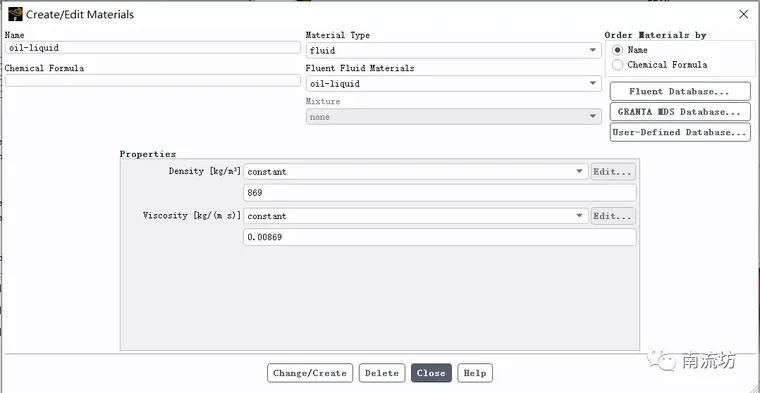

(2)创建新物质oil-liquid。


4. 设置多相流模型

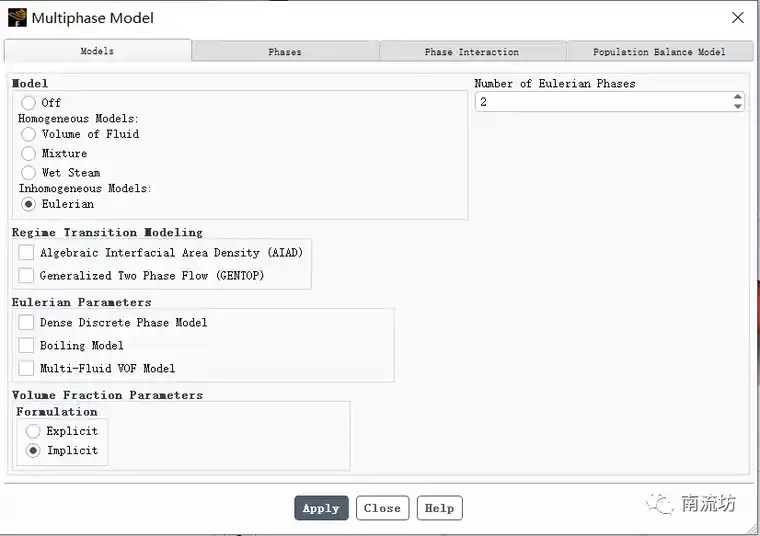

1)在模型设定面板Models中双击Multiphase按钮,弹出Multiphase Model(多相流模型)对话框,选择Eulerian,Number of Eulerian Phases填入2,单击OK按钮确认。




2)在Phase选项卡中,Phase-1的Phase Material选择water,Phase-2的Phase Material选择oil-liquid,单击OK按钮确认。




3)在Phase Interaction选项卡中,激活表面张力模型。



5. 设置边界条件

1)单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

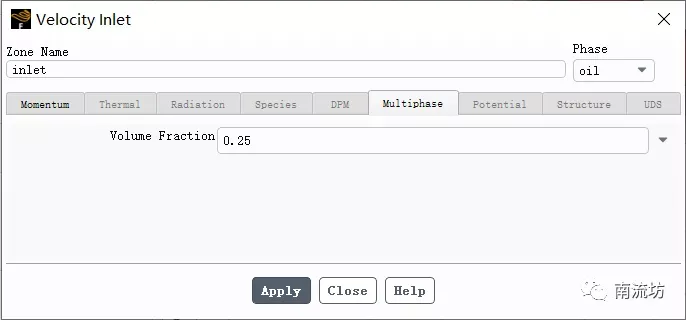

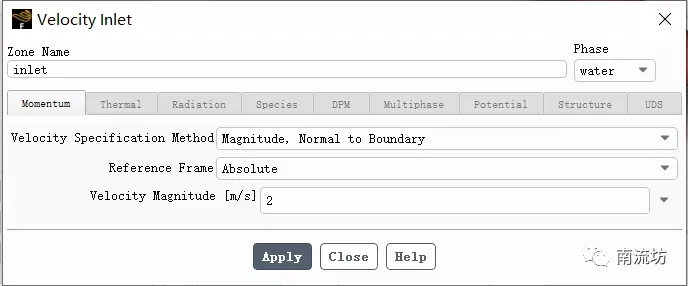

2)在边界条件面板中,设置inlet的参数如下图所示。





3)设置outlet-in的参数如下图所示。



4)设置outlet-out的参数如下图所示。


6. 初始条件

单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Hybrid Initialization,单击Initialize按钮进行初始化。

7. 计算求解

单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

在Time Step Size填入0.01,Number of Iterations中输入10000,单击Calculate开始计算。

8. 结果后处理

进入CFD-Post界面,显示云图。
