年终实例分享:基于ANSYS Design Modeler的旋风分离器建模

Step 1:启动Workbench,加载DM模块

启动workbench 15.0,从Toolbox中选择Geometry模块,拖拽至右侧的工程面板中。


Step 2:进入DM模块,绘制草图

鼠标双击A2单元格,进入DM模块。如图3所示。

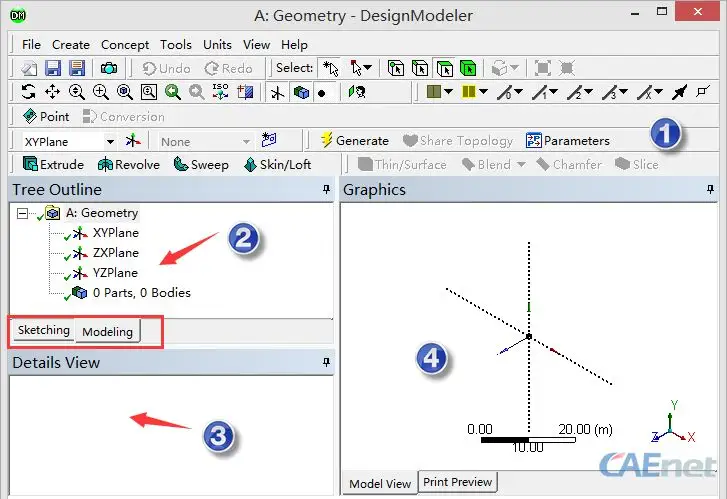

图3 DM界面

DM界面可分为四个大的区域:

1)菜单栏与工具栏

2)操作树菜单

3)属性栏

4)图形显示栏



Step 3:在XZ平面上绘制草图

点击树形菜单中的XZ平面,切换至Sketching标签页,进行草图绘制。绘制完毕的草图及相应的尺寸如图4所示。

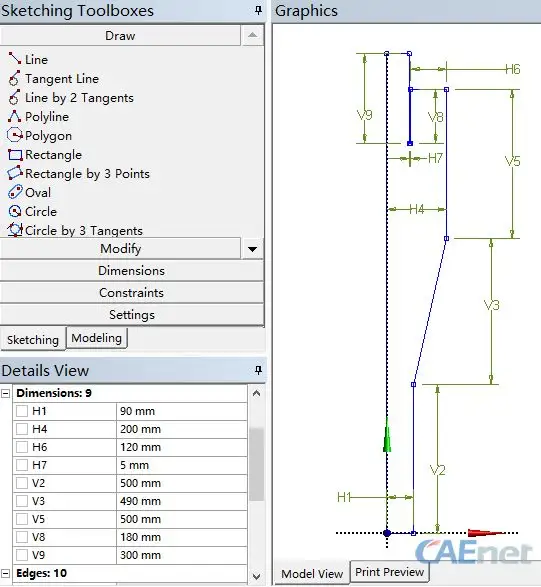

图4草图及相应尺寸



Step 4:选择草图形成几何主体

进入Modeling标签页,点击工具栏按钮 ,在属性栏中设置Geometry为上一步绘制的草图,选择Axis为Z轴(选择与Z轴重合的竖直的线即可)。如图5所示。


图5旋转属性设置


旋转后的几何模型如图6所示。

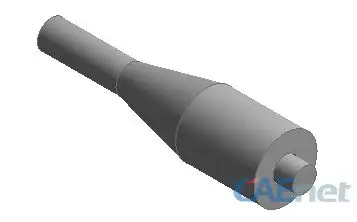

图6形成的几何主体



Step 5:创建偏置的基准面

如图7所示,在工具栏中选择XYPlane,点击右侧的平面创建按钮。



图7创建Plane

属性栏进行如图8所示设置。设置XYPlane沿Z方向偏移300mm。下面将要在新创建的基准面上构建几何体。



图8设置平面创建参数



Step 6:创建入口几何

在上一步创建的平面上构建草图,如图9所示。

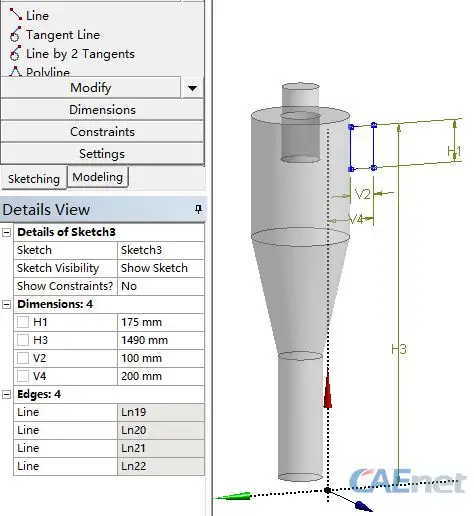

图9构建草图



选择 ,在属性栏中进行如图10所示设置。选择Geometry为上面创建的草图,选择Extent Type为To Surface,设置Target Face为旋流器主体几何上直径最大的圆柱面。



图10拉伸参数设置

最终生成的几何体如图11所示。
