ICEM CFD旋风分离器建模:全六面体模型创建的艺术

实例说明

本实例主要描述利用ICEM CFD进行旋风分离器网格的划分。在上个实例中,我们描述了如何在ANSYS Workbench中创建旋风分离器几何模型的详细步骤。在本例中,我们将采用step by step的方式描述如何采用ANSYS ICEM CFD对旋风分离器进行全六面体网格划分。问题说明及策略

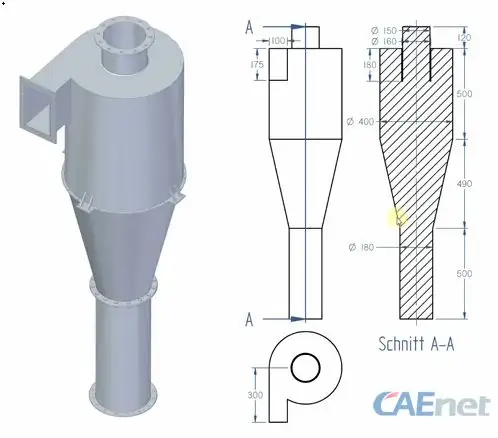

本实例要进行网格划分的几何模型如图1所示。



图1 几何模型

总体上讲,旋风分离器的几何模型较为简单,可以当作是一个圆筒状结构将大部分几何块先创建出来,剩下的入口部分可以采用面拉伸的方式进行块的构建。详细步骤



Step 1:加载ICEM CFD模块

利用上一实例创建的几何模型,添加ICEM CFD模块


Step 2:进入ICEM CFD模块,创建Part

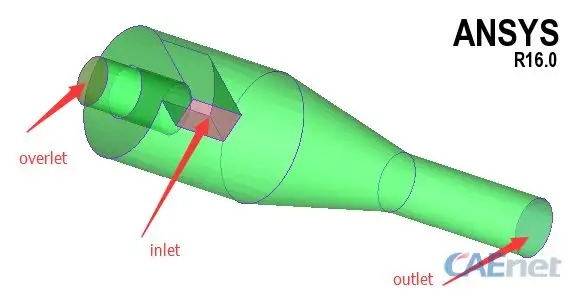

鼠标双击B2单元格,进入ICEM CFD模块。创建三个Part,如图3所示。将其他的surface归入walls边界下。


图3 创建part


Step 3:创建Block

点击Blocking标签页下创建块按钮 ,进行初始块创建。

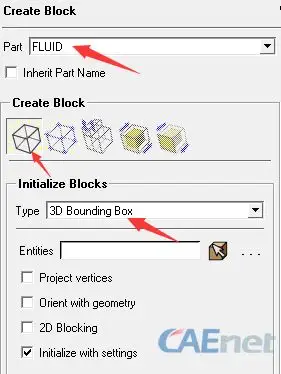

在数据属性窗口中进行如图5所示设置。设置Part名称为FLUID,这样导入到FLUENT中后的计算域自动采用流体域。


图5创建块



Step 4:进行块切割

从轴向粗切块



Step 5:关联并对齐

删掉多余的块,并将粗切后的块与几何进行关联并对齐。需要注意的地方包括:

1)创建辅助几何以保证块的形状;

2)溢流管位置的块可以在关联后进行切分。注意切分顺序。


Step 6:O型切分,并进行关联

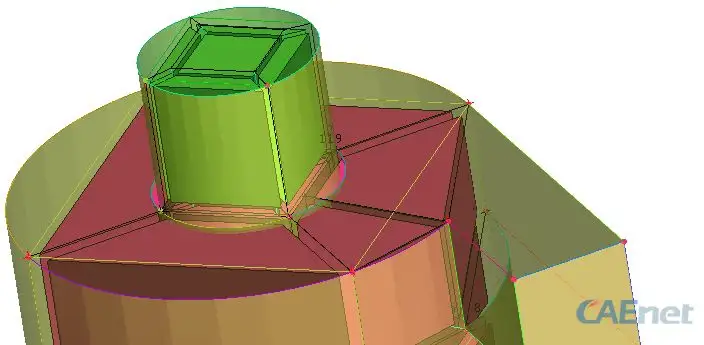

先进行两次O型切分,以关联溢流口位置的两个圆。如图8所示。在进行O型切分后的关联过程中,为了保证块的质量,有必要创建一些辅助几何。O型切分完毕后,删除多余的块。



Step 7:拉伸Face形成块

溢流管位置需要拉伸Face形成。之前为了切分方便而将此位置的块删除掉了,所以此处拉伸Face补上。如图所示。



Step 8:入口位置的块生成

入口位置的块生成方式与上一步骤相同,也可采用Face拉伸的方式形成。不过在拉伸之前要对块进行切割,如图9所示。



图9对入口位置块进行切割

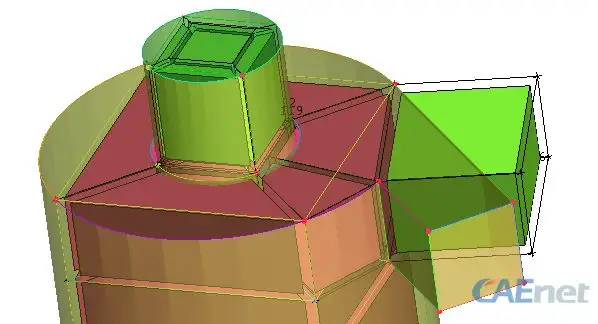

拉伸后的块如图10所示。


图10拉伸后的块

关联后对齐。


Step 9:检查关联,设置尺寸

再一次检查几何关联,并设置网格尺寸。


至此,可认为实例结束。当然也可以对入口位置进行Y型剖分,以提高网格质量。不过由于相切拓扑的存在,Y型剖分并不能从根源上解决问题。
