ICEM CFD 14.5新亮点:参数化网格配置技巧

ICEM CFD 14.5版本的ICEM CFD提供了参数化功能,这对于利用DX进行流体结构优化的人来说,无疑是一个好消息。在这之前,只能使用mesh模块进行参数化网格划分。在流体计算领域,可能更多的人习惯使用ICEM CFD进行网格划分而不是利用mesh模块。

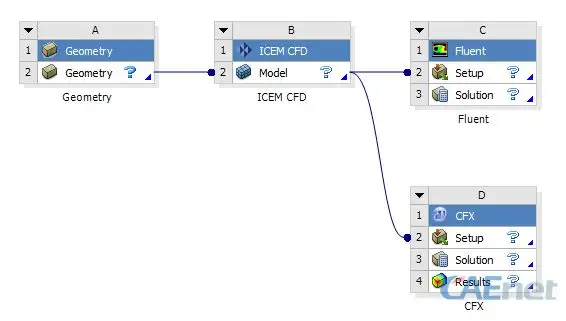

在ANSYS14.5中,ICEM CFD可以作为一个模块运行。如图1所示。本例利用DM创建模型,ICEM CFD进行网格划分,之后将网格模型导入至FLUENT或CFX进行计算。为方便演示,本例使用的模型较为简单。



图1 模块连接关系



1、DM中创建模型

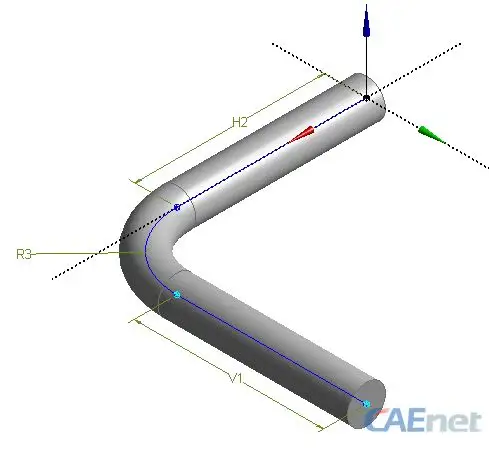

这个没什么特别的地方,我们创建的几何模型如图2所示。模型进行了参数化处理,初始参数H2=100mm,R3=40mm,V1=40mm。扫描圆截面直径D1=20mm(图中未显示)。



图2 原始几何

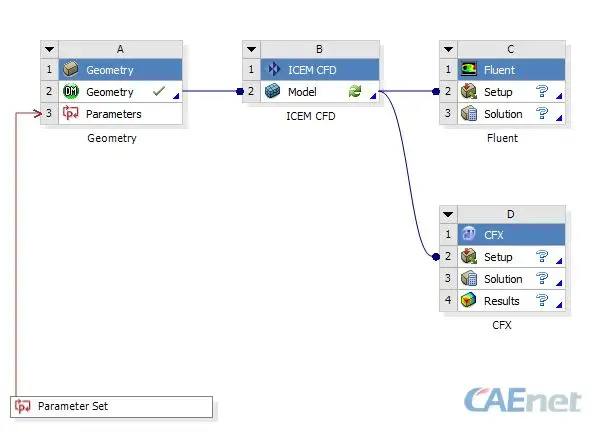

关闭DM返回工程窗口,可以看到项目窗口中多出了parameter set项,如图3所示。双击打开parameter set,可以看到前面所定义的所有参数。如图4所示。



图3 参数化几何后的project窗口

其中包括前面定义的H2,R3,V1及D1。



图4 参数列表



2、进入ICEM CFD操作

双击B2进入ICEM CFD模块,ICEM CFD会自动读入几何模型。新版本的ICEM CFD增加了一些新的功能,这些后面再介绍。

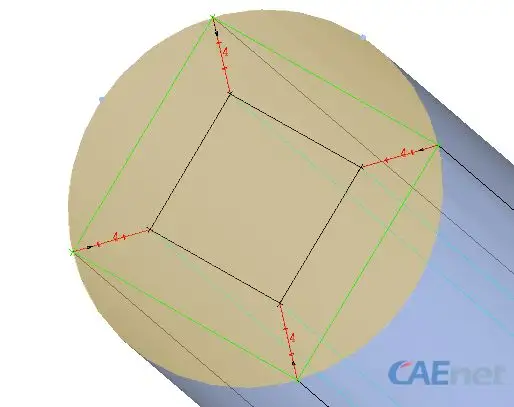

按照以前的方法生成块,进行边界指定、块切分、关联。本例几何简单,划分过程不再赘述。最终生成的块如图5所示。



图5 生成的最终块

我们在两个地方进行网格参数化:(1)全局尺寸参数,(2)边界层尺寸参数

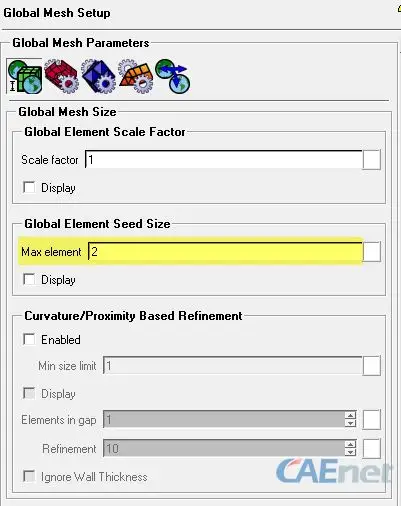

点击mesh标签页下的global mesh setup按钮,进入全局网格尺寸设置。如图6所示,设置max element值为2。

点击该输入框右侧的白色按钮,此时会弹出确认对话框,如图7所示,点击Yes确认。





图6 参数设置





图7 确认对话框

勾选之后在提示框中会提示已经创建了参数。

点击blocking标签页下的pre-mesh parameter,选择Edge Params按钮,设置边参数。(这里设置边界层参数),选择图8所示红色的edge(选择任意一条即可)。



图8 选择edge

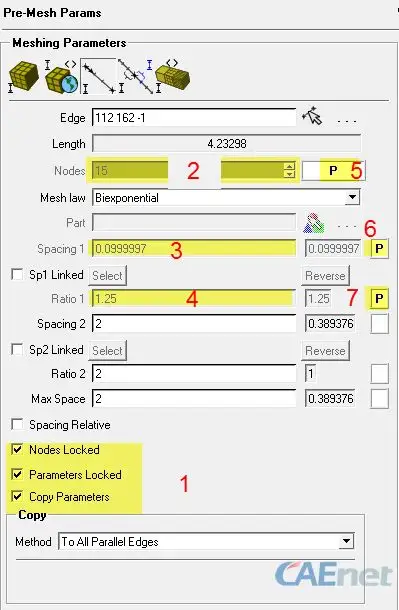

进行如图9所示设置。



图9 参数设置

1)这三个选项建议都勾选上。其中copy parameters必须勾选,其他两个强烈建议勾选,防止更新几何后会将设置的参数也更新掉。

2)2、3、4,设置的参数,2为节点数,3为第一层网格高度,4为比率

3)5、6、7分别为对2、3、4的参数进行参数化处理。

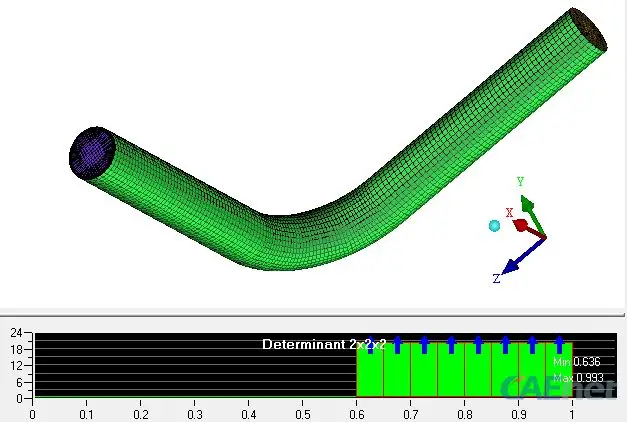

网格参数化就将这么多,图10为生成的网格。


图10 最终生成的网格
