ICEM CFD中多网格合并技巧与实战

对于结构十分复杂的几何模型，若能够将几何体分割成多个部分由多人分别进行网格划分，生成网格后能够对网格进行组装，这恐怕是很多人梦寐以求的功能了。其实很多前处理软件都具有此功能。今天要说的是如何在ICEM CFD中实现此功能。

为了简单起见，这里用一个非常简单的模型进行演示。当然复杂的模型的处理方式也是相同的。我们要处理的几何模型如图1所示。一个L型整体块被切割成3份。分别导出为3个不同的几何文件。按图中标示的顺序分别导出为1.x_t，2.x_t，3.x_t，当然其他的格式也无妨。但是最好是在同一个体上进行切割，否则网格组装的过程中会存在定位的问题。同一个体上切割的几何则不会存在几何坐标定位的问题。

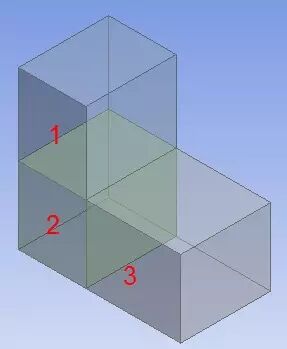

图1  原始几何

1、将几何1.x_t导入到ICEM CFD中进行网格划分。注意千万保证单位的一致，切记。

这里是一个长方体，网格划分方法就不多说了。预览网格如图2所示。选择菜单File > Mesh > Load From Blocking生成网格。

2、保存网格

选择File > Mesh >Save Mesh As…，我们这里保存已生成的网格为1.uns，后面组装的时候要用到此文件

3、按照相同的步骤对模型2与模型3进行网格文件，同时保存网格文件为2.uns与3.uns

4、网格组装

先导入1.uns，点击菜单File > Mesh >Open Mesh…，选择第2步保存的网格文件1.uns，导入模型1的网格。

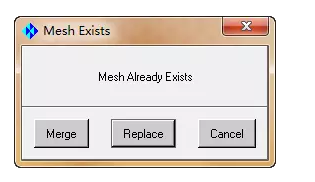

以同样的菜单，选择2.uns，会弹出对话框如图6所示。注意此时选择Merge，否则如果选择Replace的话，则只会导入模型2的网格，将模型1的网格替换掉，这不是我们想要的。接下来我们以相同的步骤导入3.uns，同样选择Merge。导入后网格如图7所示。

图6 对话框

5、导出网格

以常规方式导出网格。我们这里测试将网格导入至少fluent中。

导入至FLUENT中的网格如图9所示。在这里要提醒的是，为了在FLUENT中正常使用这些网格，需要在ICEM CFD中确定好边界名称、域名称等相应的Part，可以以将网格单元添加至part的方式进行创建。

大功告成，就是这么简单。其实能进行网格合并的软件很多，比如TGrid，比如HyperMesh。这种方法主要是用在复杂模型上，可以将复杂模型分成多个部分，由多人独自完成一部分。也算是并行工作的一种吧！
