TrueGrid模型高效导入ANSYS实操案例

仅利用ansys计算程序及后处理.


看到大家好多问题都是围绕怎么TG模型导到求解软件中去求解


现在给大家做一个较为简单的例子, 里面涉及到一些看起来很简单的命令,却是非常重要的命令

如参数化,边界,加载,材料定义,这些大家可能用TG还是个盲区.


程序命令为:


 CAPTION CAP caption cantilever static analysis by tiny0o0


 disp


 para


 rho 7.0e-4 c density


 e 2.1e+11 c Young’s Modulus


 pr .3 ; c Poisson’s Ratio


 ansys c 输出类型


 ansyopts antype 0 c 分析类型static analysis


 ansymats 1 stif45 c 3-d isoparametric solid单元


 prxy %pr; c 材料属性


 ex %e;


 dens %rho;;


 block 1 6 10;1 5;1 5;0 10 20;0 5;0 5;


 mti 1 3; 1 2; 1 2;1; C 赋予材料1


 NSET 1 1 1 1 2 2 = base c 建立节点集合


 nset 3 1 1 3 2 2 = force


 merge


 B NSET base dx 1 dy 1 dz 1 ; c 约束节点


 Disp


 FC NSET force 0 1 0 500 0; c 加载力500


 Write


 Save


 End


 使用end这个命令后TG会自动关闭,大家可以不用,可以方便观察一下模型再用end结束TG建摸


TG模型图

二、然后将生成的输出文件trugrdo改成所需要的格式。这里为方便仅加后缀名trugrdo.txt

三、将trugrdo.txt放在ansys工作目录下，或方便提取的路径中。


四、在trugro.txt中加入命令：/prep7

相信会ansys的人应该知道这个最简单的命令，进入前处理

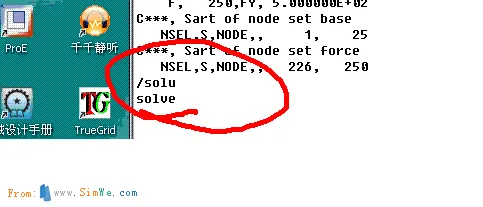

五、然后在trugro.txt的末尾加上命令：


/SOLU


SOLVE

进行求解命令输入，此命令纯属ansys命令，当然可以在导入文件txt进入ansys后，自己点击求解也可。

prep7修改

步骤四

求解命令

步骤五

六、打开ansys,点击菜单FILE----READ INPUT FROM---找到所设定的trugro.txt输入。

弹出的选项选择NO.


七、如果做了第五步，就不需要再做此步

Solution—solve---current LS


八、Select everything ---plot element

Fit观察模型


九、观察计算结果如应力：

分析结果图
