ANSYS FLUENT在搅拌器仿真中的应用与优化

搅拌器类旋转机械必然会涉及共同问题，其它推送中也提到过。

FLUENT中旋转机械仿真方法主要有：旋转坐标系模型（RotatingReference Frame）、多参考坐标系模型（MRF）、混和平面模型（MixingPlane）、滑移网格模型（SlidingMesh）和重叠网格模型(overset)。

其中多重参考系法，与滑移网格法设置几乎相同，两者相互转换容易。

案例介绍

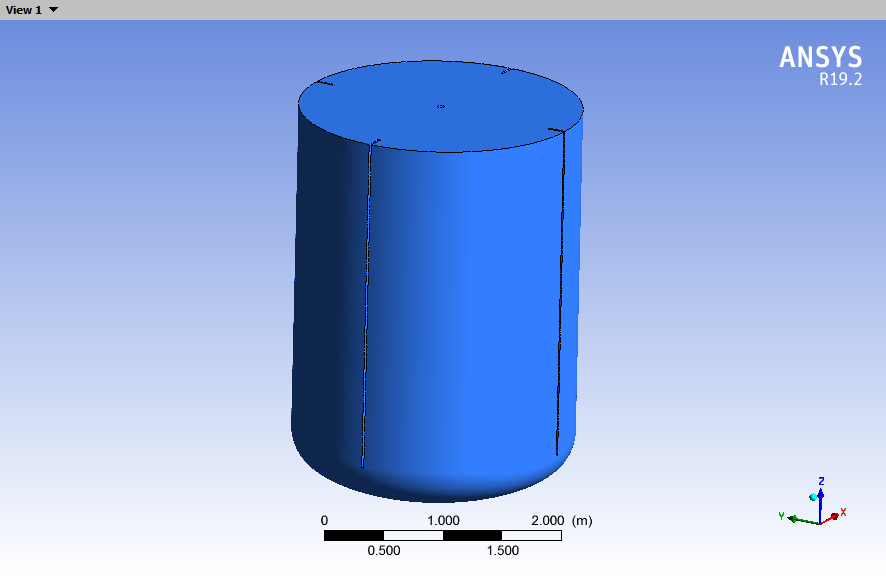

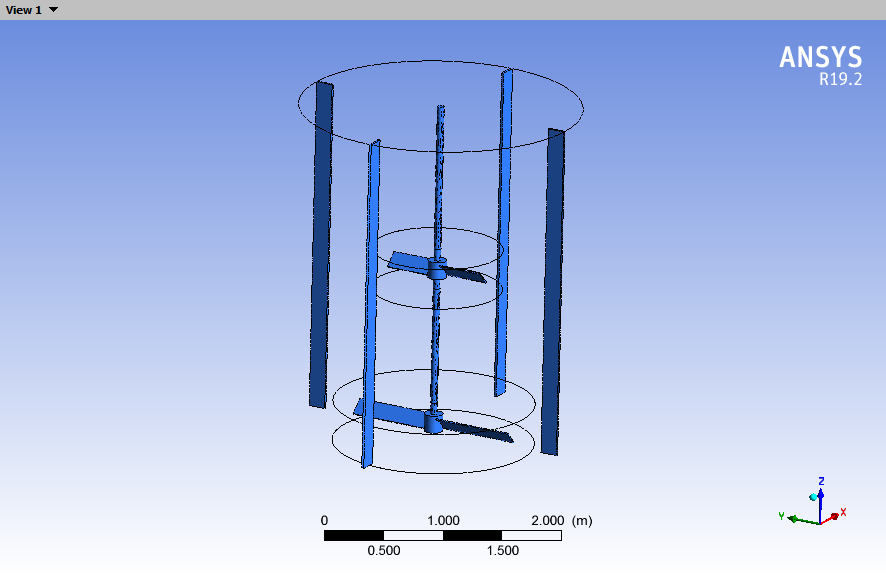

如下图所示搅拌器，模拟搅拌过程中流场。主要参数：单相流，流体为水；上、下桨转速均为1000rpm。标准k-ε湍流模型；先使用稳态计算，计算一定步数后使用瞬态计算。

使用多参考坐标系法（MRF），与滑移网格法设置几乎相同。先使用稳态计算，计算一定步数后使用瞬态计算。

网格情况

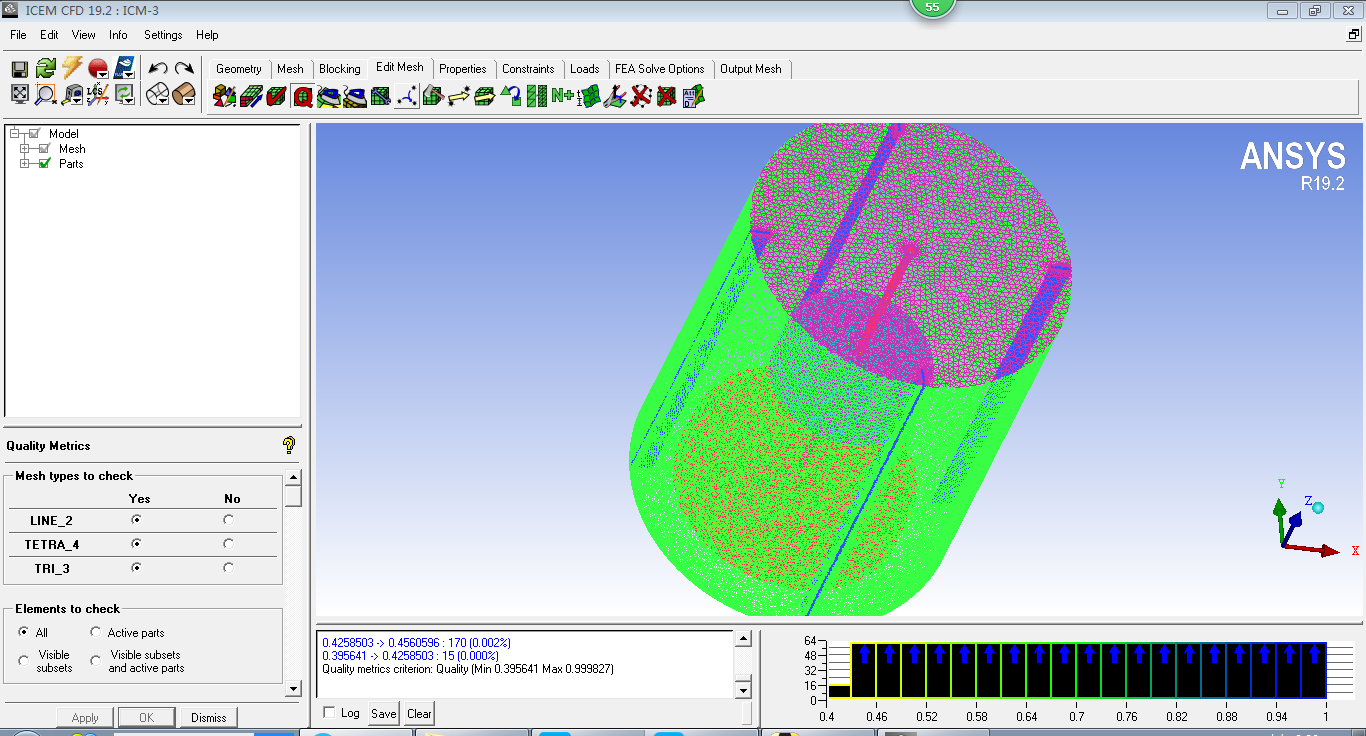

ICEM非结构网格。

使用软件及视频情况

仿真软件使用WORKBENCH19.2平台及其对应的DM、ICEM和FLUENT模块，并有TECPLOT2015常规后处理视频。视频包含DM模型处理、ICEM网格划分、FLEUNT流体仿真设置及TECPLOT2015基本出图视频。

在本案例不包含建模过程（建模可以使用三维建模软件如CREO、SOLIDWORKS等去实现，相关三维建模软件不下十种），只要亲会使用一款三维建模软件，建模只是个有点耗费时间的简单活儿哦。

基本结果

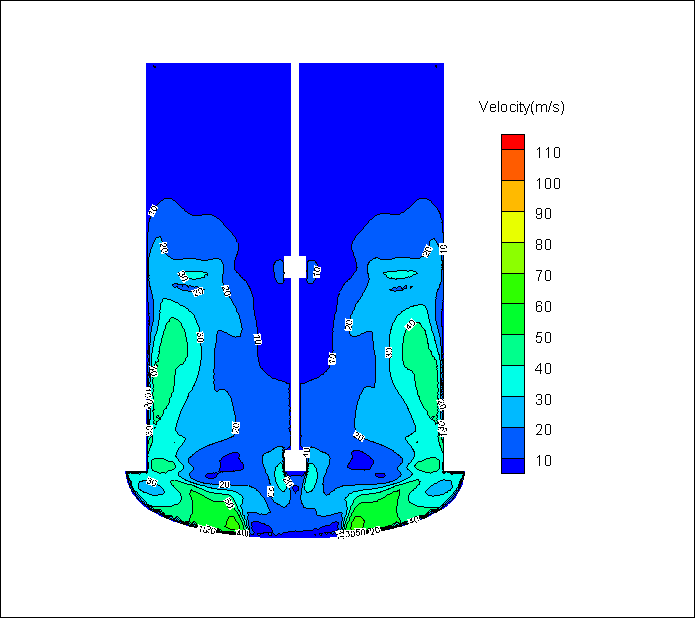

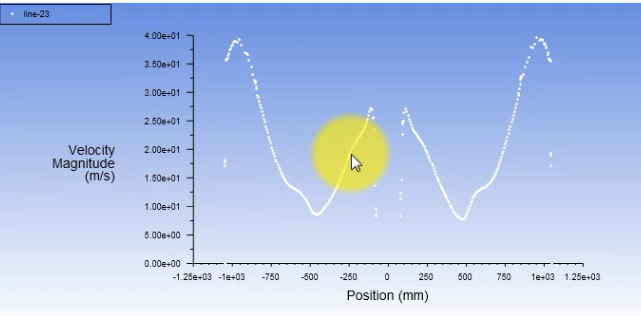

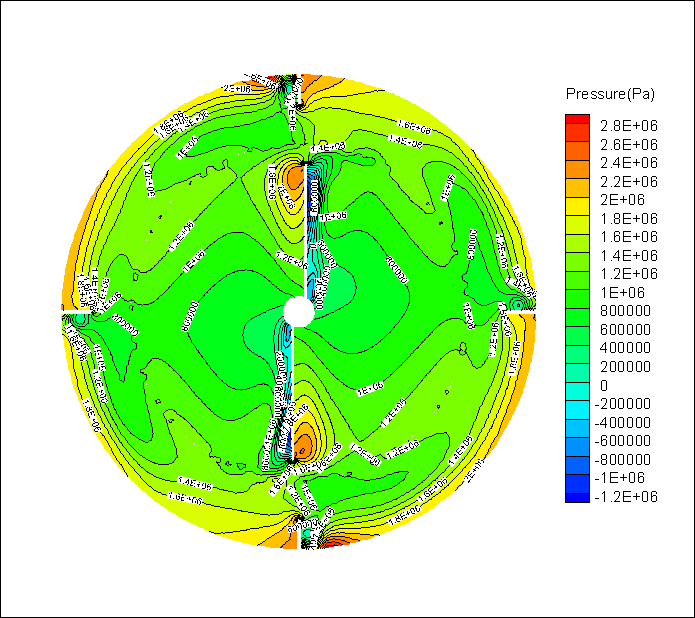

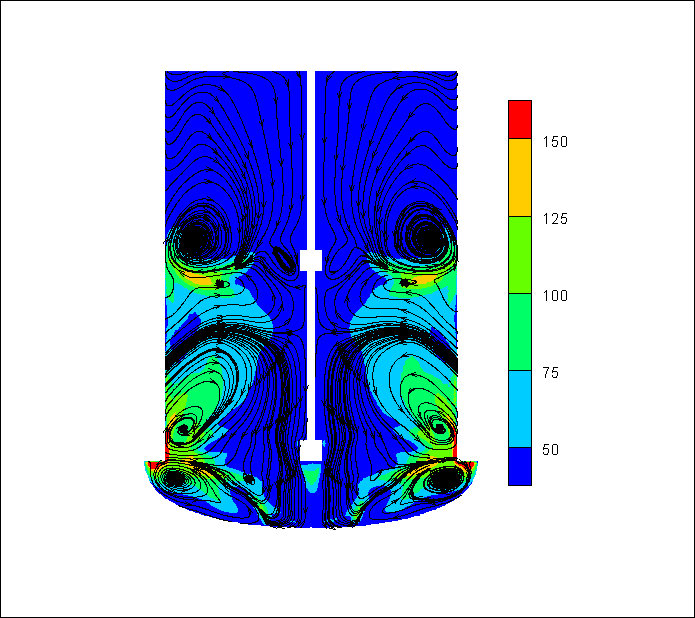

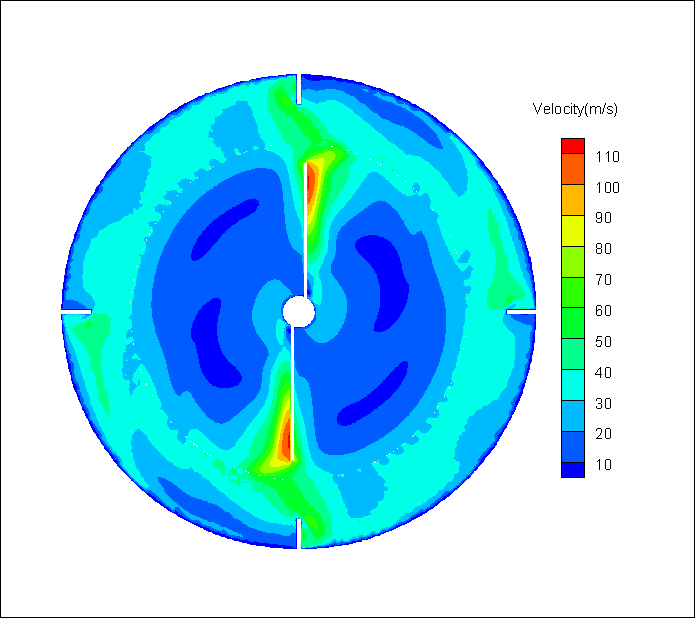

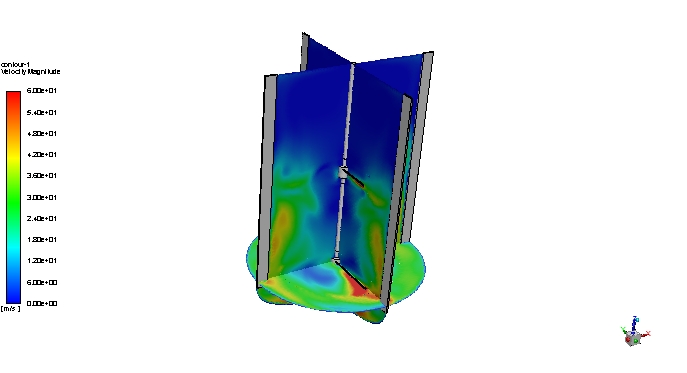

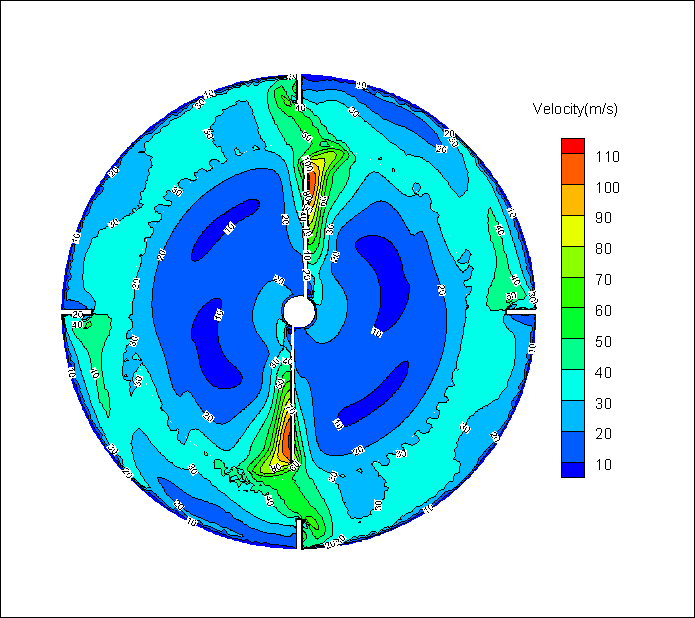

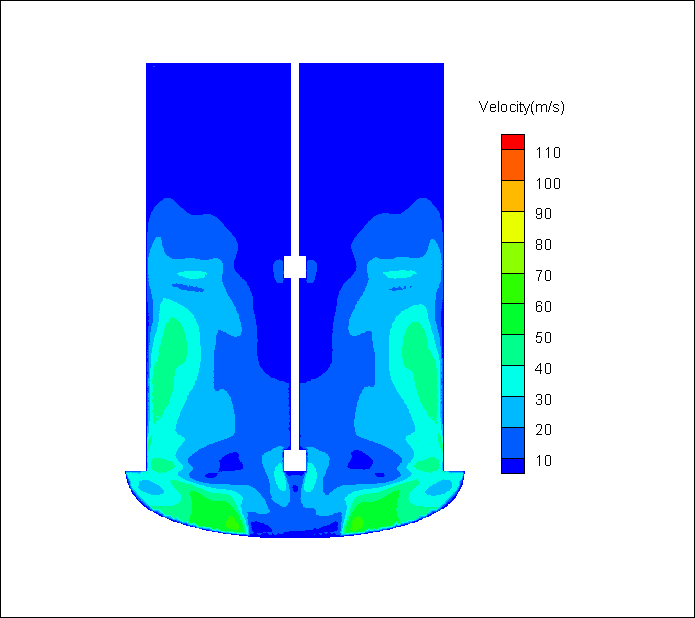

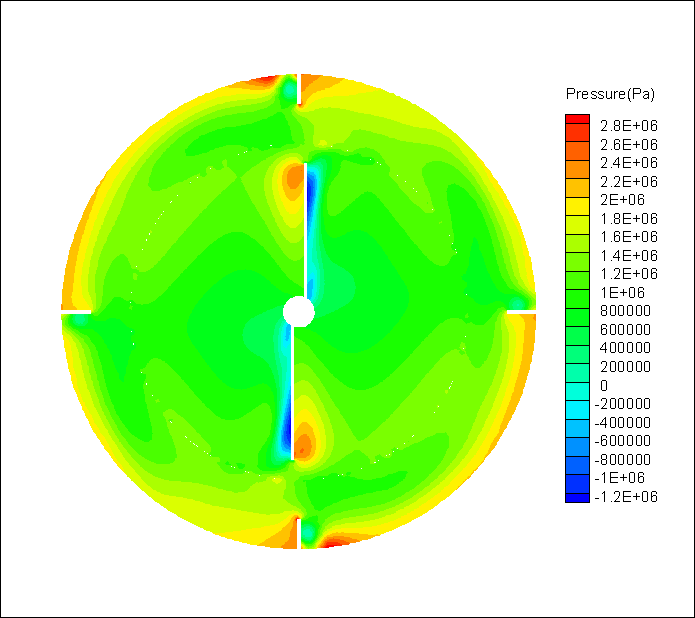

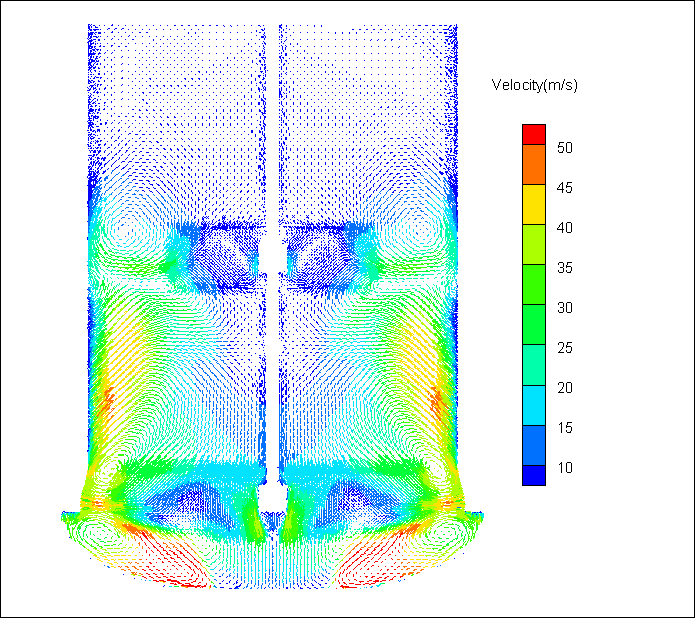

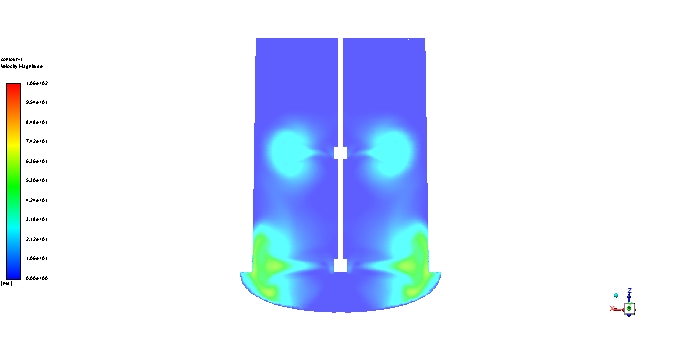

可观测的结果图比较多，案例中主要以速度云图、矢量图、压力云图作为展示，其它结果图可自行研究。
