ANSYS SCDM尺寸参数化功能实操教程

在优化设计过程中,对模型进行参数化处理显得尤为重要。SCDM中提供了对几何模型进行参数化处理的功能,本文简要描述在SCDM中实现尺寸参数化的功能。

如下图所示的几何模型,其尺寸为30x14x10 mm,现需要将其尺寸进行初始化。


  • 先在SCDM中通过面拉伸的方式创建一个尺寸30x14x10 mm的长方体

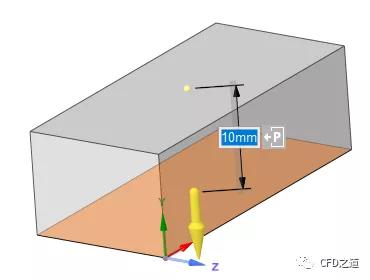

  • 如下图所示操作,先选择其中一个端面,再选中Option窗口中的Ruler按钮,再选中另外一个面,这样就会出现图中所示的尺寸设置对话框,点击对话框旁边的P按钮创建参数


完成的参数如下图所示。

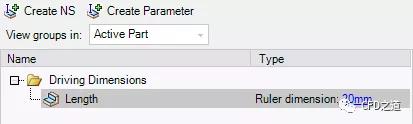

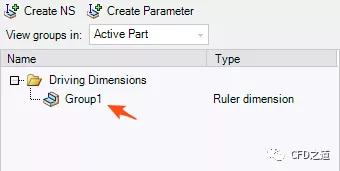

参数被命名为Group1,可以通过点击Group1修改其名称以及尺寸。如下图所示将其名称修改为Length。


  • 相同方式创建参数Width,如下图所示


  • 创建参数Heigth,如下图所示

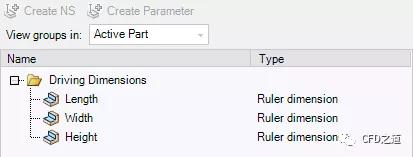

最终完成的参数如下图所示。

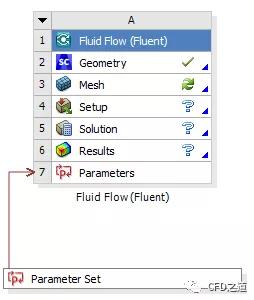

  • 此时关闭SCDM返回至Workbench,可看到多出了参数化部分

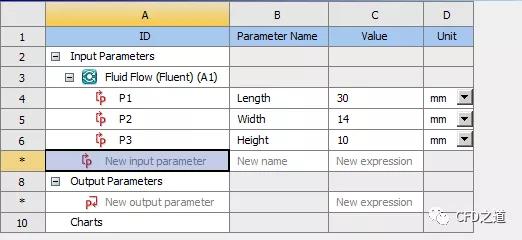

  • 双击Parameter Set可打开参数化面板,如下图所示,几何中的参数信息已经显示出来了。此时可尝试修改参数值,然后进入到几何中查看几何是否发生变化。


事实上SCDM在几何操作过程中即可实现参数化,如下图所示操作。
