Pro/E几何尺寸与有限元边界条件的参数化优化策略

PROE几何尺寸及有限元边界条件参数化

设计过程中经常遇见不但需求几何尺寸参数化,而且边界条件位置也需要参数的情形。而通过PROE自身的面切割命令,指定区域命令是无法实现边界条件参数化,因为该类特征增加几何面特征,众所周知,面特征导入WORKBENCH时会默认为壳体存在。只能通过有限元处理解决该类问题,本帖通过一个简单的实例通过两种方式实现该类问题。



问题描述:

如下图所示一构件,分析过程中不但需求上部实体高度L发生改变,而且加载圆域也随之改变(在此仅仅改变离顶面高度H,参数值分别为120,100,80)。实现方式有两种:

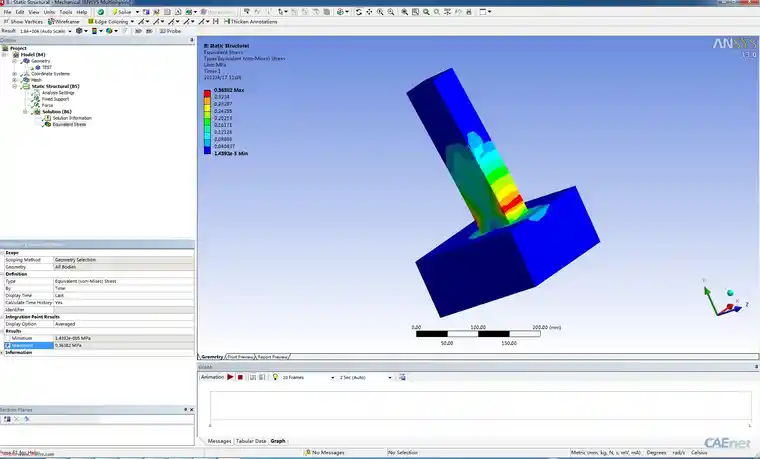

H=120时的求解结果:



设定最大应力为参数,观察H改变时对最大应力的影响。

1、利用ansys DM实现

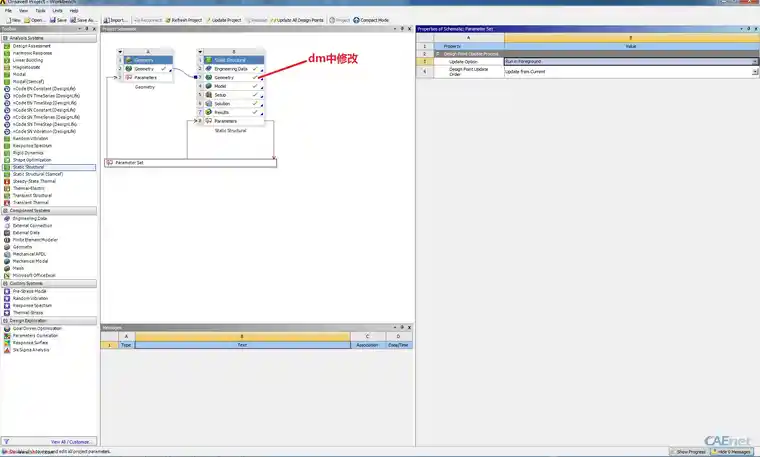

导入PROE模型,点击几何体,定义上部体特征高度L为参数




定义载荷施加区域,设定离顶面高度参数:


生成加载域:

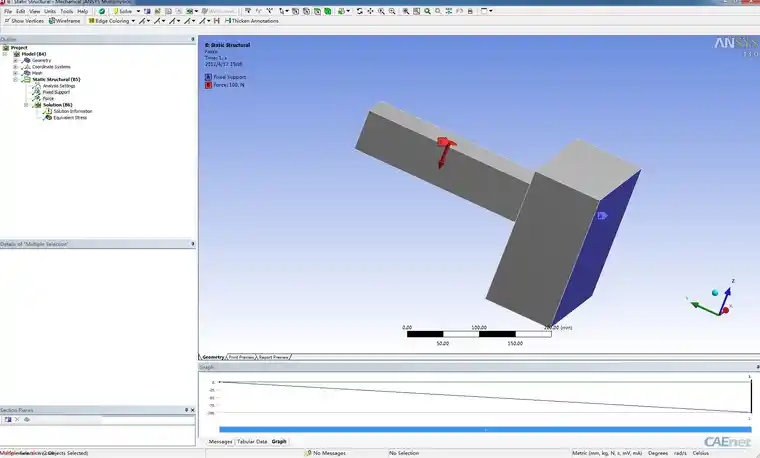

施加约束条件:

参数化结果



2、通过proe mechanical提前设定好边界区域 打开PROE进入mechanical
