下封头及其接管的有限元计算用到的几何参数见表1。
表1 下封头及其接管的几何参数数据表（扣除腐蚀裕量）
| 椭圆封头内径 | 804 |
| 椭圆封头有效壁厚 | 12 |
| 椭圆封头直边长度 | 25 |
| 接管锻件内径 | 102 |
| 接管外伸长度（由凸缘锻件下底面量起） | 150 |
| 接管锻件有效厚度 | 18 |
| 凸缘与封头连接处外圆角半径 | 25 |
| 凸缘与封头连接处内圆角半径 | 12 |
下封头及其接管几何参数示意图见图1（实际几何尺寸）。
下封头及其接管几何参数示意图

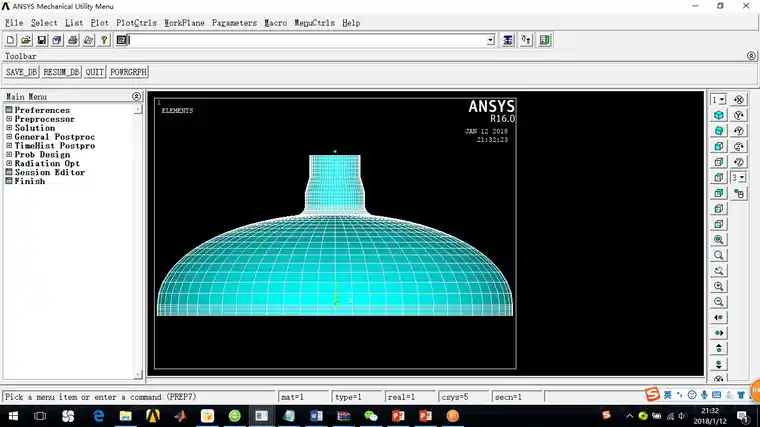

根据该局部结构特征和承载特性，在有限元模型构建中，取下封头及与其相连的锻件接管构建整体有限元模型。其中，接管的伸出长度值大于该处局部应力的衰减长度（）。有限元模型的网格划分单元都采用ANSYS中的8节点SOLID45实体单元。有限元模型网格剖分图见图2。

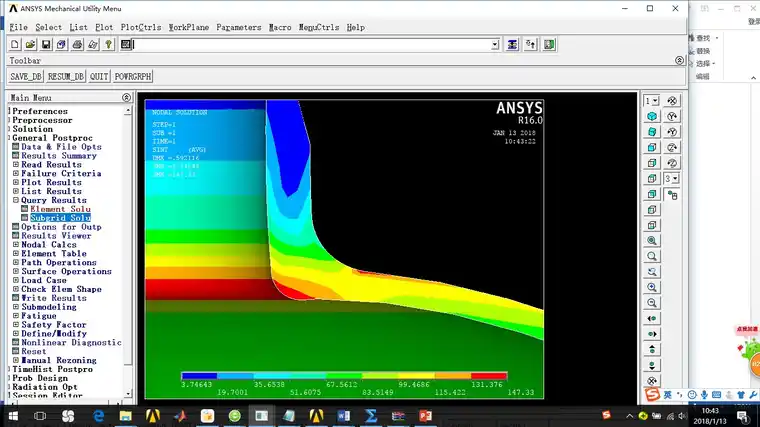

封头及其接管有限元模型的应力强度分布云图
( i )
图5 下封头及其接管有限元模型的应力强度分布云图
下封头及其接管有限元模型的路径分析
