产品概要
CasePlayer2是通过解析ANSI C语言，C++，嵌入式C语言（非ANSI），以及汇编语言的源代码，制作包括流程图等的程序说明书的工具。不论是对以往的程序进行逻辑分析，还是为新开发的程序制作说明书，都提供了强有力的支援。作为程序静态分析功能，包括外部变量参照/代入的列表功能，以及C语言的编程标准[MISRA-C]的规范检查功能。

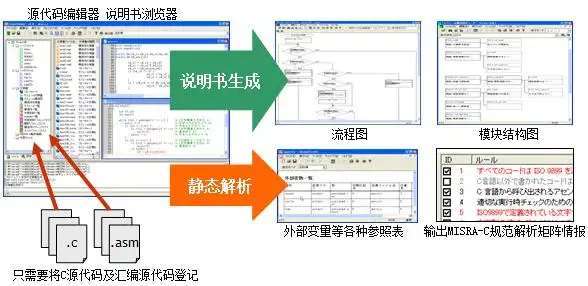

只需将程序登记，可以自动生成各种说明书
CasePlayer2是通过分析ANSI C语言，C++，嵌入式C语言（非ANSI），以及汇编语言的源代码，制作包括流程图等程序说明书的逆向CASE（computer aided software engineering tool）工具。应用GAIO的主要技术也就是编译技术，不需要追加其他代码就可以解析代码构造，制作各种流程图。而其他公司的CASE工具往往需要追加代码才能实现流程图生成。而且，只需几秒钟就可以将数万行C语言程序转换成流程图，具有引以为豪的压倒性性能。
[制作的说明书]
・流程图・模块（函数）说明书・模块结构图・模块（函数）表・structure说明书，structure表
根据静态解析功能，生成外部变量对照表，typedef表，各种参照表
具有通过静态分析制作外部变量表和外部变量对照情报表的功能。可以用来确认整个Project中的外部变量在那里被参照，在那里被写入。也可以通过列表跳到相对应的代码所在行。能够在早期发现不正确的写入及读取，发现那些意想不到的错误，拥有强有力的功能。
[根据静态解析制作的说明书]
・外部变量表・typedef表・#define表・外部变量参照表・函数参照表・structure参照表・structure成员参照表
支持ANSI C语言，非ANSI嵌入式C,嵌入式汇编语言
[CasePlayer2]也支持嵌入式汇编的源代码。程序包(Package)提供了近60种微机的参数（parameter）文件，几乎覆盖了目前使用的各种微机。即使需要对个别的微机或个别微机的机型增加新的命令语，用户只要在参数文件中增加新命令语的定义，就可以立即使用。
对于C语言代码，不仅支持ANSI C语言，也支持#ifdef这样的设定编译条件的预编（preprocessor）代码。另外，也支持使用near，far一类特殊代码的程序。
能够设置最佳打印布局避免不必要的用纸
不仅可以打印Word文件，也能够打印HTML文件
[CasePlayer2] 提供流程图打印的最佳化功能，避免打印不必要的空白浪费用纸。在打印布局功能方面，相比其他公司的CASE工具有着压倒性优势。只需改变打印倍率，即可得到用纸最少，布局最佳的打印。流程图之外的说明书也可以用同样的方法打印。另外，打印出的说明书还可以生成为HTML,Word（doc）格式的文件，生成比例可以自由设置。
具有[MISRA-C]的规范检查功能，符合MISRA-C1998、MISRA-C2004标准
MISRA-C是MISRA(Motor Industry Software Reliability Association)针对汽车工业领域的C语言软件制定的标准。MISRA是以汽车工业领域为中心有关软件可靠性的非营利机构。最近，MISRA也开始被汽车软件以外的领域所采用。
[CasePlayer2]包括符合[MISRA-C]标准的程序构造解析功能。GAIO的代码解析技术是从开发编译技术培养起来的，能够发现不同用户编写的不同程序中的不符合规范的部分，同其他公司的规范检查工具相比，CasePlayer2以其解析的”深度”，得到高度评价。检查的规范项目可以任意选择。※MISRA规范检查功能不支持C++。只有Code Metrics情报输出功能支持C++。
[主要功能]
●MISRA-C 1998 : 能够对127项规范中的124项进行错误检查
●MISRA-C 2004 : 能够对141項规范中的138项进行错误检查
●点击HELP可以阅览规范解说，举例说明容易理解（日语）
●对代码的测试，代码的重复使用，代码的维护有很高利用价值的Code Metrics测试
・路径复杂度・Myer's Interval ・NET深度・代码文件的大小・注解（行数/比率）・静态pathcounter

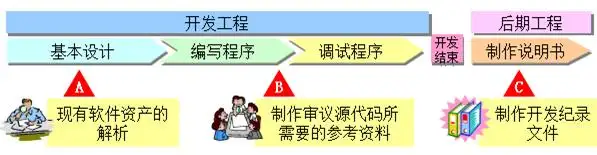

CasePlayer2应用实例
CasePlayer2是可以随时随地将源代码变换成视觉形象的流行图的工具。可以在开发的各种环节灵活应用，例如源代码的解析，程序说明书的制作等。
[A]开发初期的基本设计及探讨阶段，需要对现有的源代码进行调查解析
对现有源代码，无论是资源中的源代码还是其他工程师编写的源代码，都需要在短时间内理解它们的逻辑内容，确认将它们插入时需要的修改规定等事宜。模块结构图以及流程图能够提供强有力的支援。CasePlayer2具有在几秒钟转换几万行的C语言程序的能力，可以即刻将代码变换成图形，提高源代码的解析效率。
[B]程序编程后期的源代码审阅会议，提高软件质量
提高软件质量首先要在开发团队中展开互相审阅检查，发现自己未能察觉的错误，总结提出更有效的编程方法。 可以随时将源代码变换成流程图和模块结构图，将情报视觉化，使在短时间内对代码做出明确的评价成为可能。
[C]开发完成后的开发内容记录，制作标准化程序说明书
书面化的开发内容将成为今后的重要资源。通过CasePlayer2能够自动制作各种书面文件。与手编写相比，可以戏剧性的削减说明书制作工作。同时，不同于手编写容易造成各自格式的不同，能够制作统一格式统一编写方法的说明书，为开发project的文件格式通用化标准化提供有力的支援。
主要功能
●支持C/C++言語（V5.0之后）
●说明书的综合化制作[说明书浏览器]
・各种说明书之间任意移动（从各种参照表移动到相对照的源代码的地方等）
●从程序自动生成各种说明书
・流程图・模块说明书・模块结构图・模块表
・structure表・外部变量表・typedef表・#define表
・成员函数说明书・外部变量参照表・函数参照表・structure参照表
・class表 ・class说明书・class参照表・成员函数参照表 （←V5.0之后）
●ANSI C言語、嵌入式C语言（非ANSI）、以及汇编
●「MISRA-C」的规范检查功能符合MISRA-1998、MISRA-2004标准
●说明书的MS-Word格式转换功能
●任意设定缩小率，避免不必要的用纸，最佳布局的打印功能
●HTML格式变换功能
●印刷时格式布局的客户化功能
●目录自动追加功能
●流程图，模块结构图的图像文件（BMP,PNG）的输出功能
动作环境
●操作PC/OS
・IBM PC/AT 兼容机
・Windows XP，Windows Vista， Windows 7（32bit）（※Windows 95/98/Me/NT/2000 未支持）
●License Key
・USB Board Hardware Key (Dongle)
●安装需要的HDD容量
・最少30MB以上的容量
●需要的其他应用功能
・HTML格式文件阅读：Microsoft Internet Explorer 5.5以上
・MS-Word格式文件生成：Microsoft Word 2000以上
