Workbench实体单元特定面力学数据提取技巧

关于实体单元的轴力剪力等在ansys经典版本中可以通过surface operation 查看应力再积分得出。在workbench中,其实我们也可以通过建立surface 来查看应力并通过对面积分求出来。下面通过一个简单的例子来说明。

第一步: 建一个悬臂梁,梁的尺寸为30*20*200mm,其中一边固定,另一边施加载荷轴向1000N和切向100N。



第二步:运算结束后,首先在需要提取力的面上建立局部坐标系。(这里通过建立不同位置的局部坐标系则可以查看不同位置的力)




第三步:建立surface面。选中model,则可以在工具栏选construction geometry 。再插入surface即可,选择刚才建立的坐标系。



第四步:提取各个应力。具体操作见图。

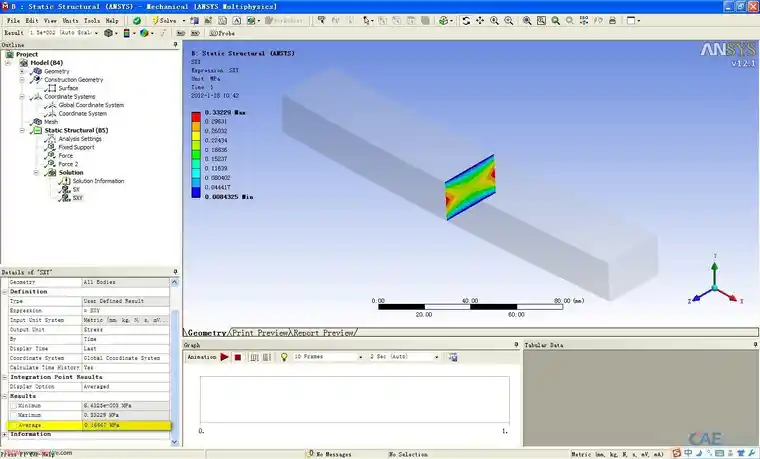

第五步:查看应力。这里提取了x应力及xy应力。




第六步:求解轴力及剪力。这里我们需要的是应力的average值。通过帮助文件可知,workbench中的平均值是通过积分面再除以面得到的。所以直接用平均值乘以面就可以得出轴力和剪力。所以轴力

F=1.6667*30*20=1000.02N ;Ft=0.16667*30*20=100.002N 与理论值1000N及100N误差很小,因此这里我们提取的力和实际相符。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
