Workbench中分析Support及装配体接触面受力的技巧

以ANSYS19.0为例（15.0也可）

1 在Mechanical中的Ansys setting 中设置output controls 框内改为yes


2  正常设置边界条件等 求解

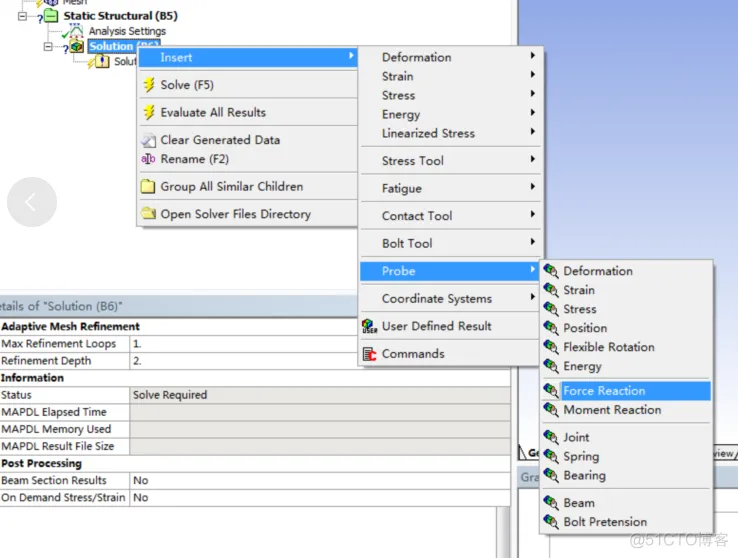

3 后处理 insert - Force reaction

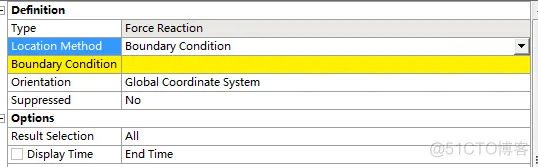

4 查看固定端的反作用力 后处理设置

在location method 中选择boundary condition 再选择固定端 如 Fixed support1 然后右键evaluate all results

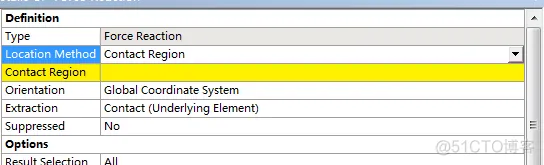

5 查看接触面的受力 后处理设置

在location method 中选择contact region  再选择要求的接触面  然后右键evaluate all results
