CASS实用技巧:绘制房屋与绿化区域

在工作中有一些小技巧如果能够熟练使用可以提高我们的工作效率,今天来介绍一下cass的实用操作。


1画房子

直接输入ff ,按照我们需要花房屋的结构直接选择需要画的房屋。

CASS实用操作:绘制房子与绿地_java


如果我们打点时有些地方无法打点,是使用测距来交汇出来的。一般情况下我们会使用构造线偏移命令需要求出交汇点然后以交汇点为起始点绘制房屋。这种方法在绘制房屋后还需要将构造线删掉。

CASS实用操作:绘制房子与绿地_java_02

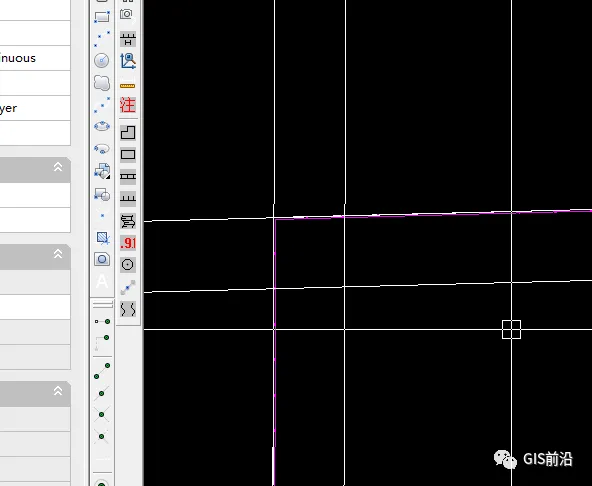

我在工作中一般使用这种方法,首先在墙角选中点,然后根据提示选择x选择需要平行的线,然后确定向南绘制的方向及距离10m,再次按照刚才的操作确定向东的方向及距离,如此即可到达交汇点位置。然后我们以此为起始点绘制房屋。

CASS实用操作:绘制房子与绿地_java_04

CASS实用操作:绘制房子与绿地_java_03

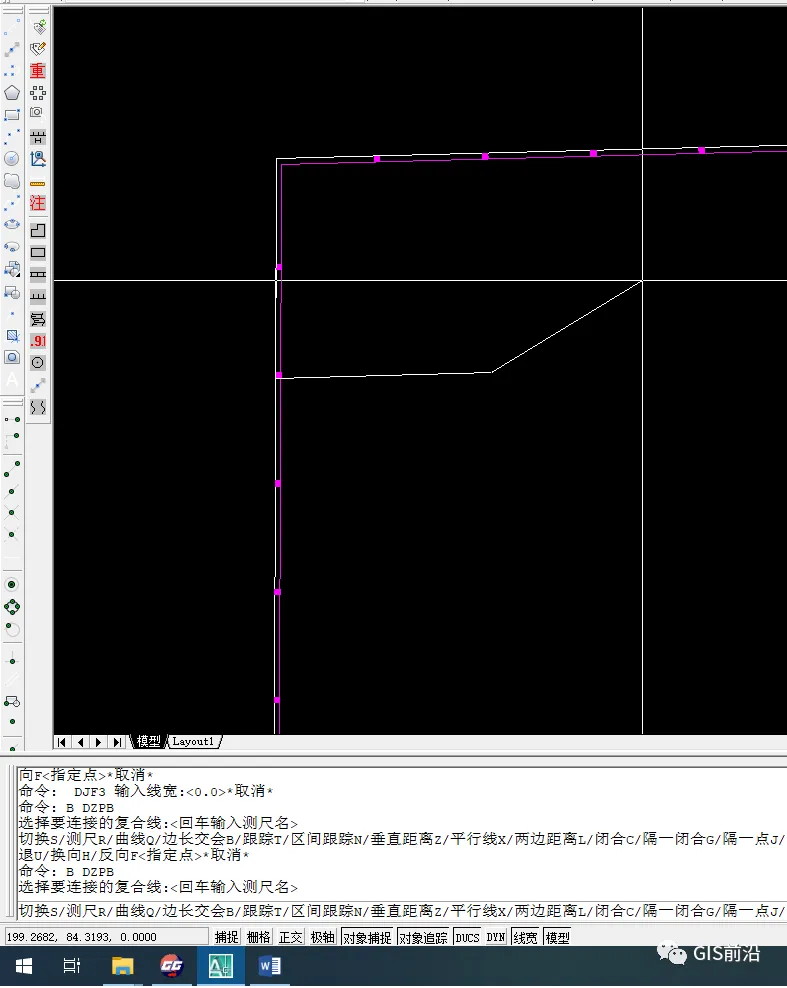

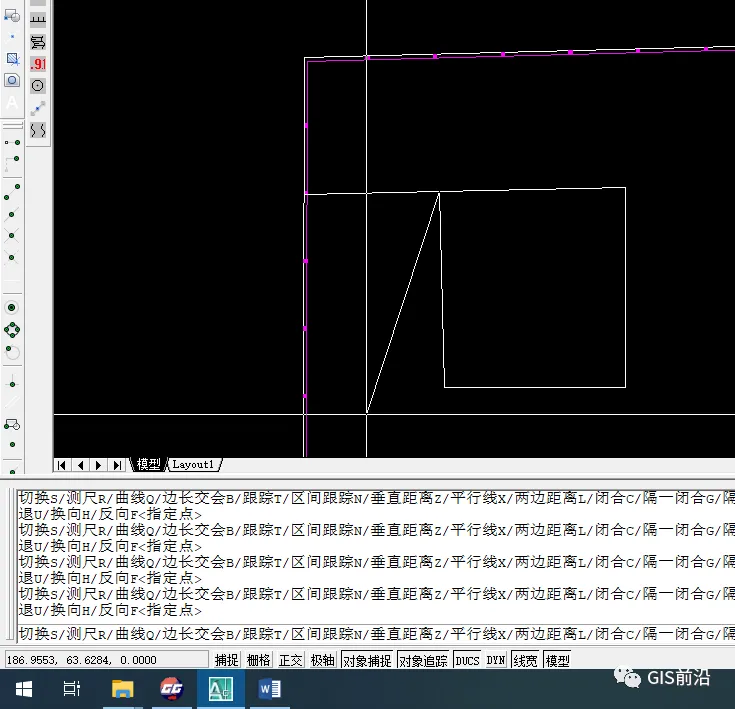

房屋绘制完成后我们点击h反向,回到最开始的墙角位置,点击两次backspace即可退回到交汇点。

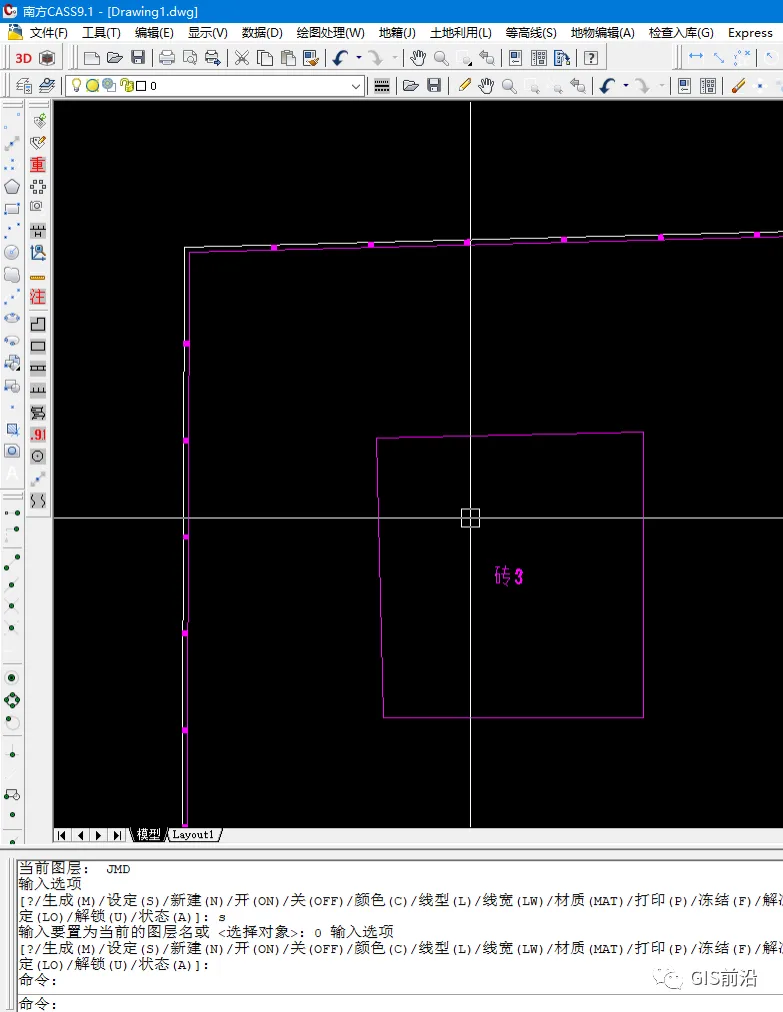

然后点击闭合输入层数即可绘制完成。

CASS实用操作:绘制房子与绿地_java_06

CASS实用操作:绘制房子与绿地_java_07

CASS实用操作:绘制房子与绿地_java_03

此方法不需要偏移构造线而且省去了绘制房屋后删除构造线的步骤。




2绘制绿地

一般方法有按照折点连一次,选取内部点,选取范围。经过验证选取范围最稳妥。当然在绿地范围不存在缺口的情况下选取内部点是最快的,但是绿地范围如果有一点缺口不封闭会导致在生成绿地时长时间卡机或者不想填充的区域布满了绿地标志。


花圃的编码为215400,在绘制绿地时直接按dd输入编码即可直接绘制。


选择按边界绘制后即使边界不闭合业不用担心,软件会自动识别区域边

CASS实用操作:绘制房子与绿地_java_12

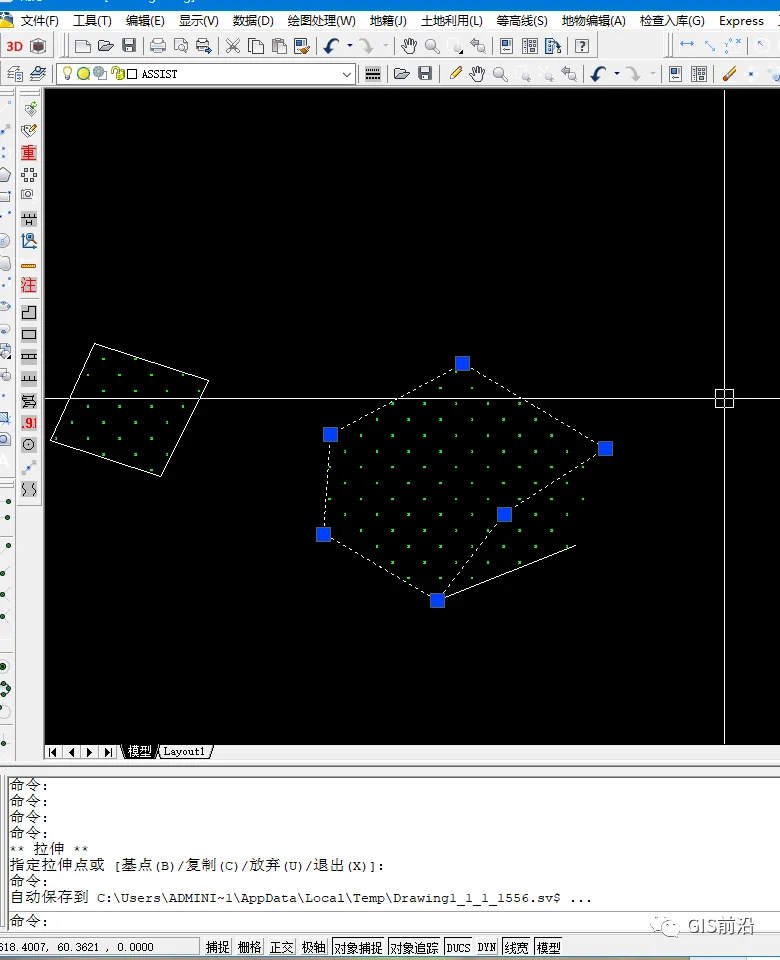

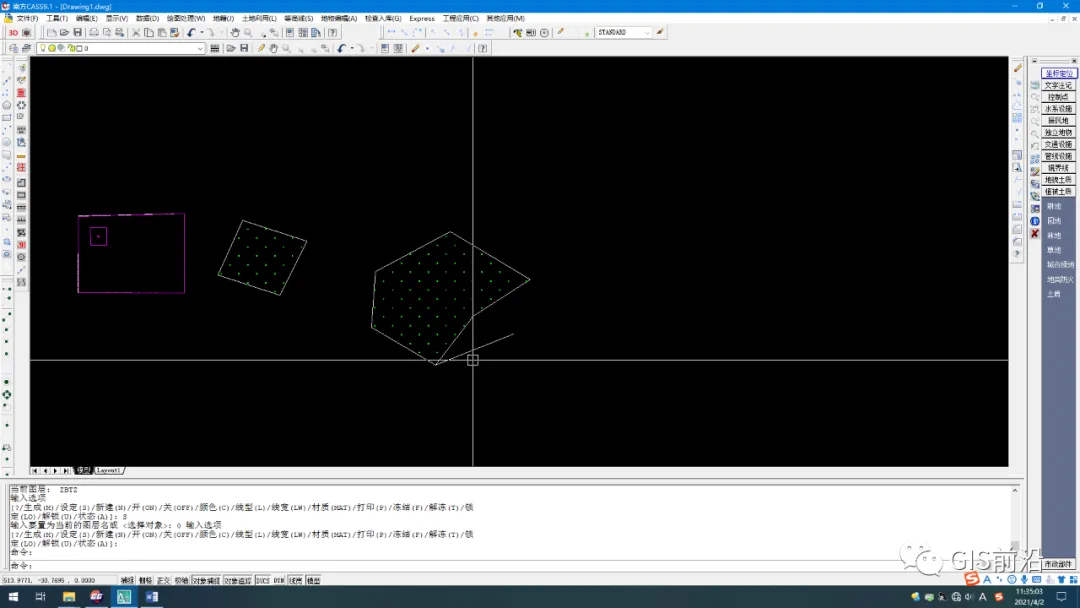

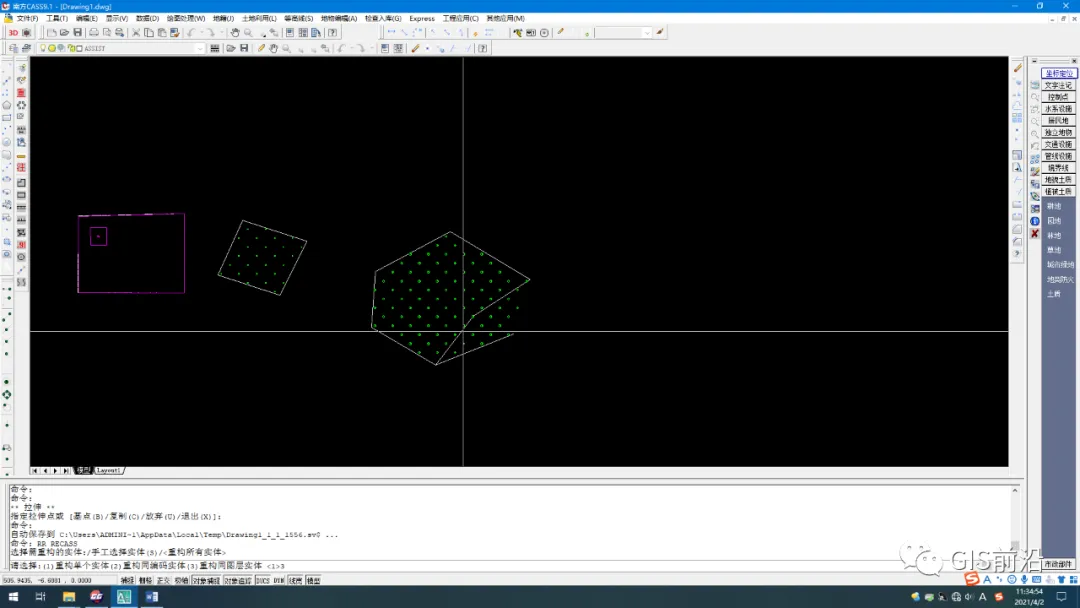

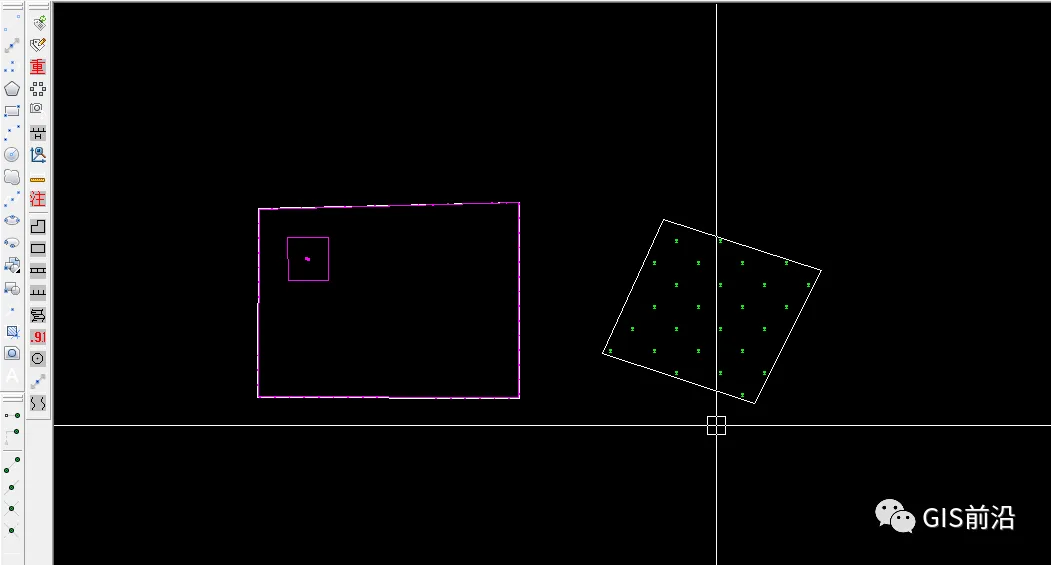

如果我们选择的范围超过了我们需要填充的范围,不要直接删除范围内的绿地标志,只需要移动asstst图层的骨架线,然后按rr选择同图层即可。此方法也可在调整好骨架线后批量重新生成绿地层的标志。

CASS实用操作:绘制房子与绿地_java_13

CASS实用操作:绘制房子与绿地_java_14

CASS实用操作:绘制房子与绿地_java_15
