CASS简码在内外业作业中的应用与联动


cass简码在内外业的应用与关联_无人机
传统测量外业即用gps或全站仪打点,然后在草图上相应位置标注点号。此方法一方面操作繁琐,另一方面需要绘图人员与仪器操作人员的配合极度契合,否则会出现点号标注错误及漏打点的情况。尤其是在测量重要建筑物或者是重要地形时,漏打点是及其致命的错误,对于植被茂盛的山地更是如此。

那么有没有什么方法能使外业的效率提高的情况下减少失误的发生呢?相信大家一定会说:用无人机呀!没错对于一般的建筑或者地形测绘,无人机是可以极大的减少外业打点数量且提高测量效率的。

但是遇到极端情况,或者家底比较薄弱没有购买无人机设备的单位,如下方法可能更实用。

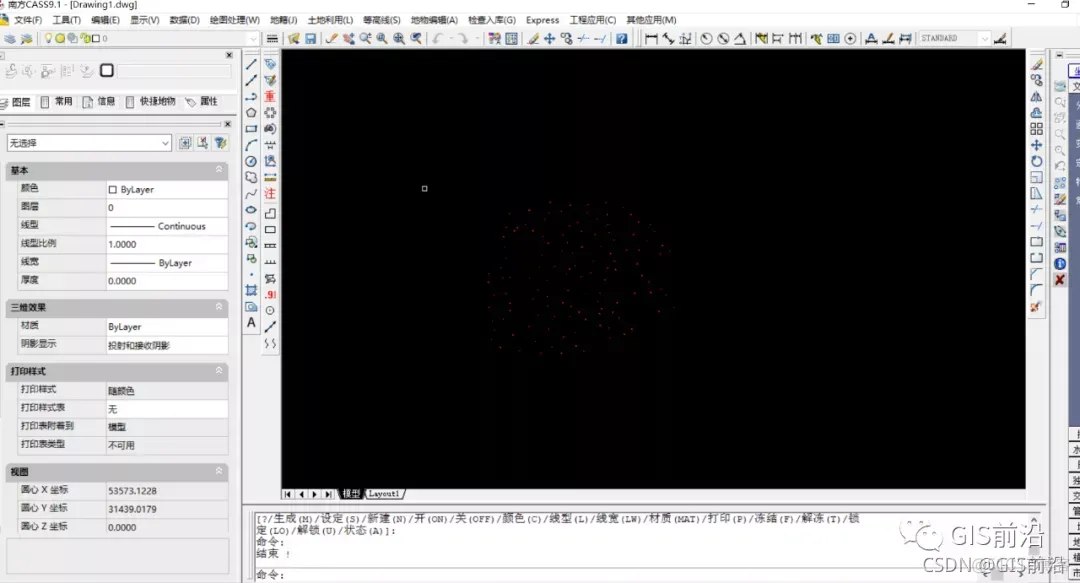

我们打开南方cass软件图片cass简码在内外业的应用与关联_python_02

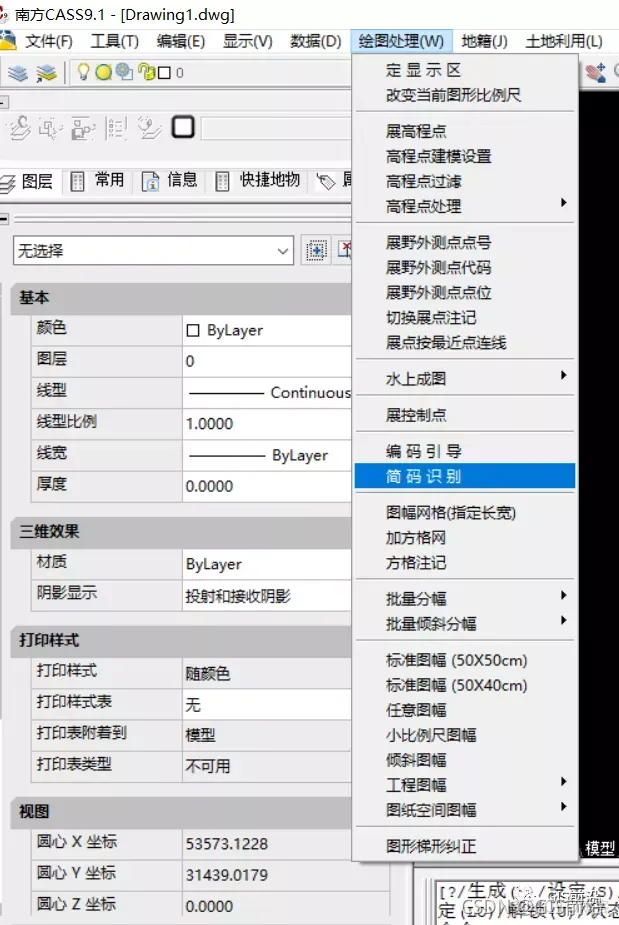

在菜单栏中找到绘图处理——简码识别

cass简码在内外业的应用与关联_深度学习_03
这个功能就是今天要讲述方法的核心功能。

首先我们介绍一下cass的简码及运用规则。

cass中在地形测量表示时所有的要素均为有编码的实体,比如我们画一个砼房屋,点击v查询房屋的信息。我们可以看到有编码、实体名城和GIS图层。cass简码在内外业的应用与关联_无人机_04
我们在外业测量打点时对测量的点赋予一个编码既可以通过软件使其直接识别为实体地物。不同的是这里所说的编码为cass简码,并不是截图中显示的编码。

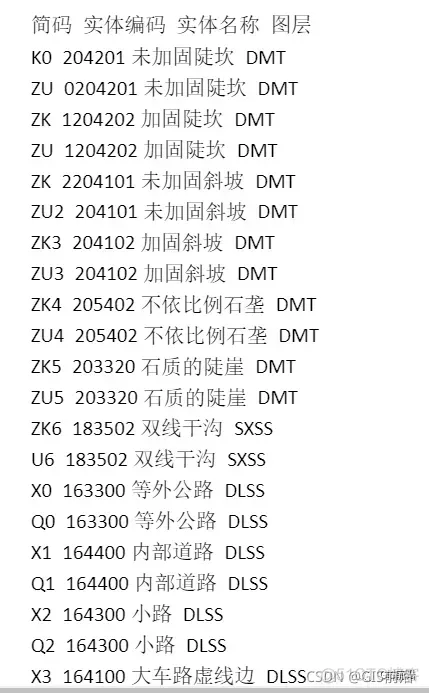

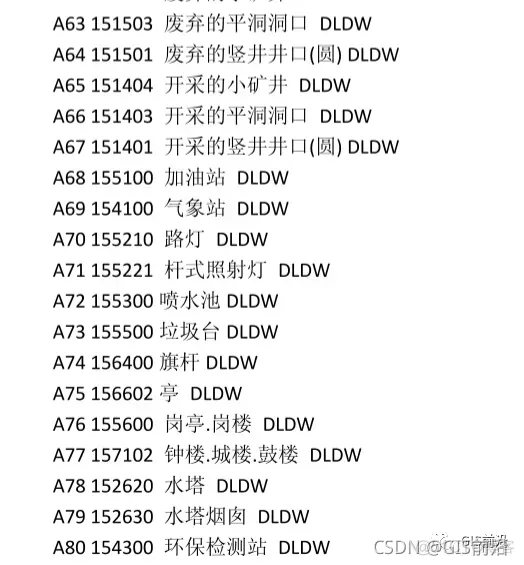

我们可以通过百度搜索cass简码来查询,了解在外业测量时我们可以使用那些简码图片图片图片。cass简码在内外业的应用与关联_简码_05
cass简码在内外业的应用与关联_深度学习_06
cass简码在内外业的应用与关联_python_07
简码的种类基本上涵盖了所有我们能测的地物。

对于简码的绘制可分为三类,即点线面。

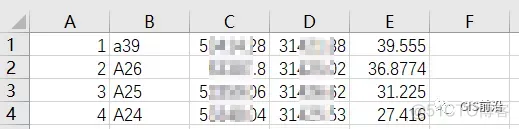

我们下面讲解一下简码的添加规则。点状地物直接输入简码,即在cass格式的数据内第二列输入。我们打点时是在gps点测量的编码栏内输入,如下图所示。

cass简码在内外业的应用与关联_简码_08

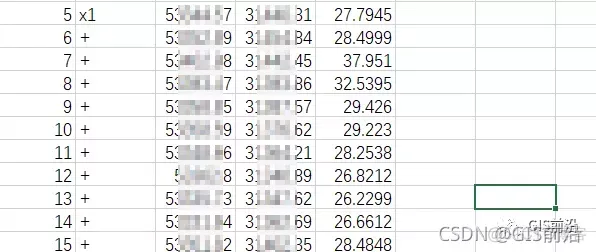

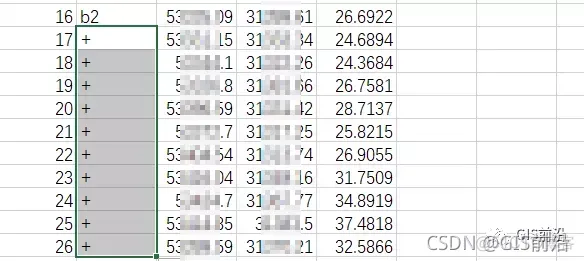

现状及面状地物是以一个编码为起始后面连续不断的用+做连接如下图所示,5号点至15号点为连续不断的内部道路线,16-26号点为花圃。
cass简码在内外业的应用与关联_机器学习_09
cass简码在内外业的应用与关联_无人机_10

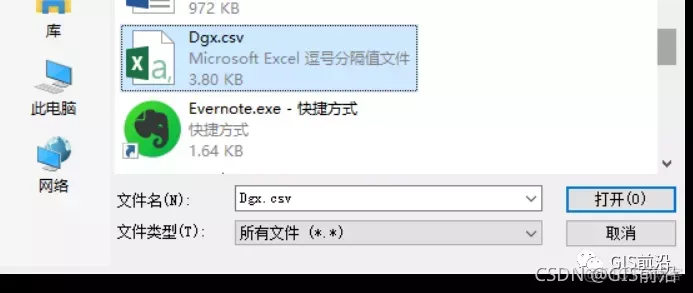

在外业打点时直接标注好,内业打开cass软件时之间按照开头所讲的进行简码识别,选择外业编辑好的文件图片。
cass简码在内外业的应用与关联_机器学习_11

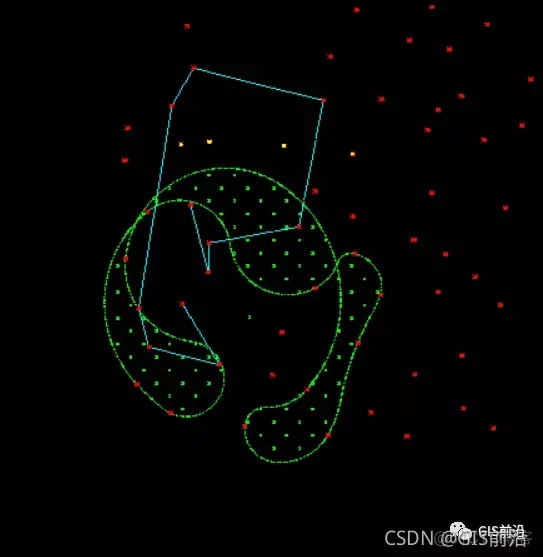

我们看到点简码直接生成点实体,线简码直接生成线实体,面简码直接围合城面。

数量使用此方法会在提高外业效率的同时极大的节省内业时间。

cass简码在内外业的应用与关联_机器学习_12
