CASS地形补测准备:底图处理详解

CASS地形补测前的底图处理_批量修改

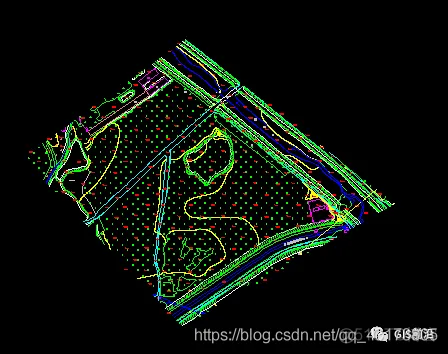

进行地形补测时,有时会遇到这种情况,甲方给予我们的底图或者我们现有的底图是这样的:CASS地形补测前的底图处理_菜单栏_02

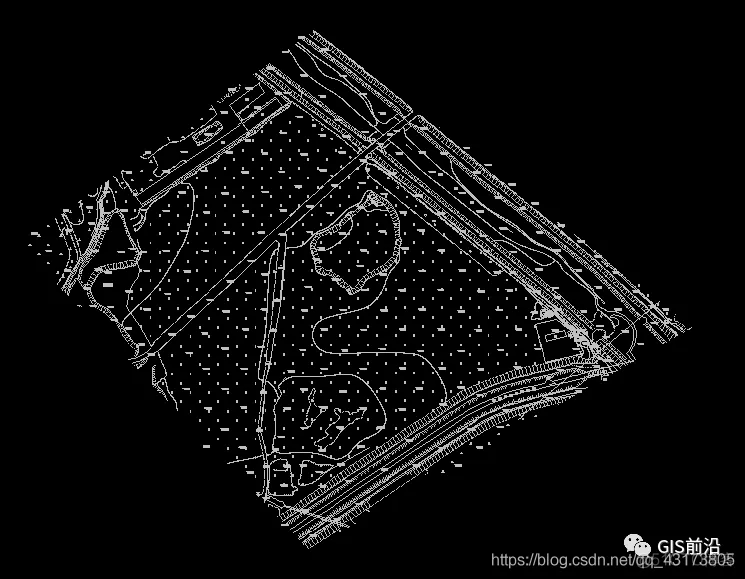

此图所有地物都在原始地形层中,但是保留了原有属性。

CASS地形补测前的底图处理_菜单栏_03

一般情况下的操作是按照图形将其改到原图层。这种方法会造成大量重复工作,而且有放错图层的可能。

像这种情况需要对地物批量进行图层转换。

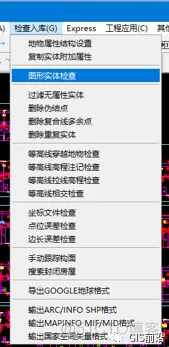

操作如下,打开菜单栏检查入库—图形实体检查

CASS地形补测前的底图处理_批量修改_04

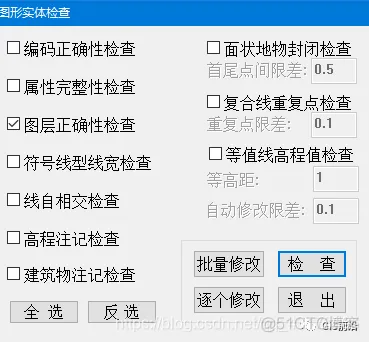

选择图层正确性检查——点击批量修改图片

CASS地形补测前的底图处理_菜单栏_05

根据提示我们看到软件已经将图形分配到各自的图层

CASS地形补测前的底图处理_批量修改_06

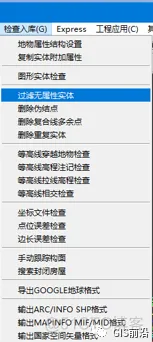

接下来继续点击检查入库——过滤无属性实体,将图中无属性的点和线剔除。

CASS地形补测前的底图处理_菜单栏_07

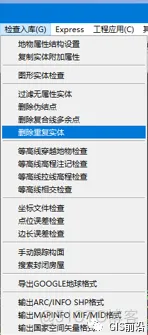

然后点击检查入库——删除重复实体,将重复的点或线删除,减少底图文件的大小图片

CASS地形补测前的底图处理_图层_08

图形整理之后我们需要用到另一个软件LSV,也叫图新地球。CASS地形补测前的底图处理_图层_09

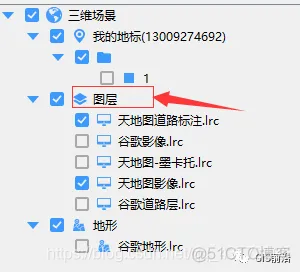

右击图层,选择添加图层

CASS地形补测前的底图处理_菜单栏_10

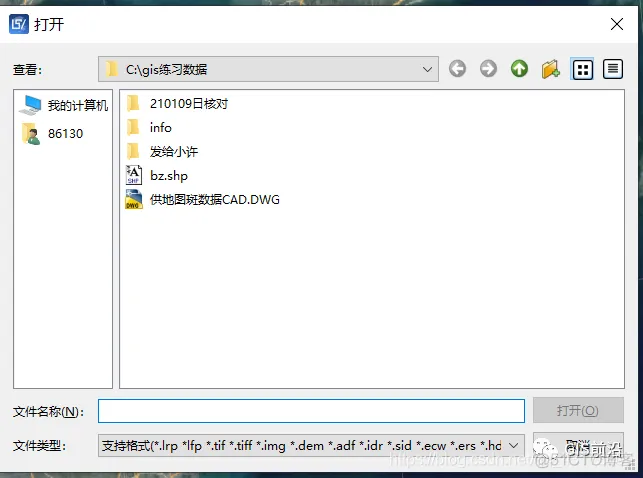

图片在弹出的窗口中找到我们刚才改好的图

CASS地形补测前的底图处理_菜单栏_11

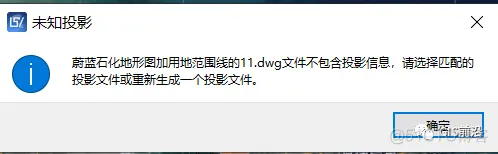

在看到如下提示后点击确定

CASS地形补测前的底图处理_图层_12

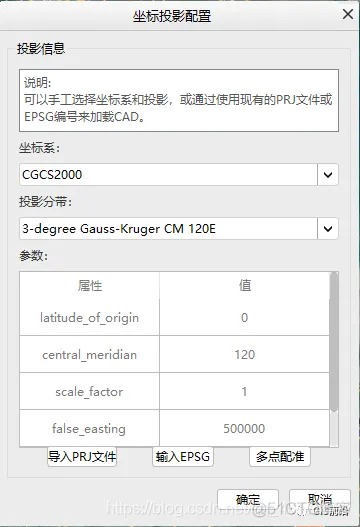

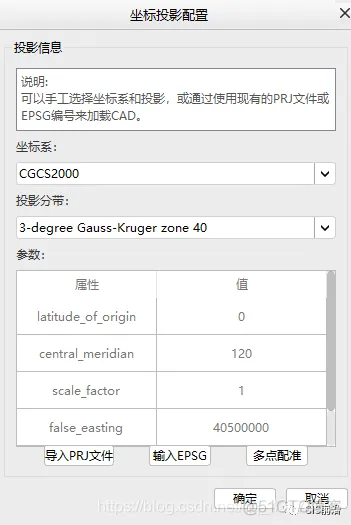

选择坐标系为CGCS2000,投影分带选择当地的中心子午线即可,这里选择120°。

CASS地形补测前的底图处理_图层_13

如果图形文件是有代号的,则必须选择加代号的投影分带

CASS地形补测前的底图处理_图层_14

此处分带选择与ArcGIS相似,所以不多赘述。

选择完成后点击确定。

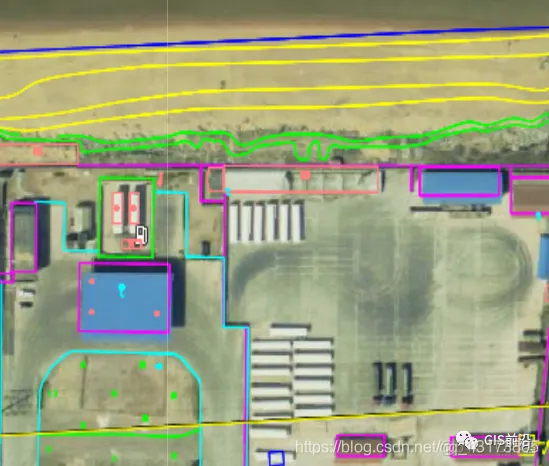

点击确定后我们看到图形与卫星影像进行叠加套合。

CASS地形补测前的底图处理_批量修改_15

此时我们将影像图与地形图叠加进行比对观察,找出不同的地方。在dwg图形文件中进行标注。

以上操作完成后,即可使用底图进行现场补测。
