CASS地形补测前期底图预处理技巧

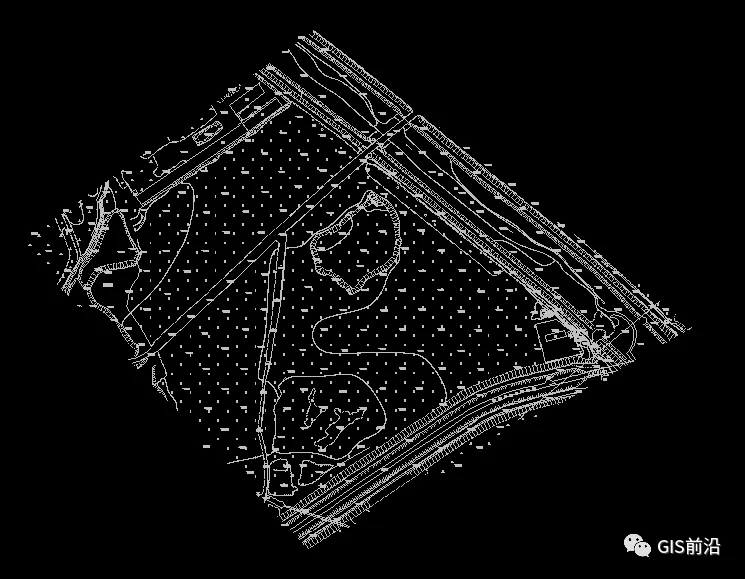

进行地形补测时,有时会遇到这种情况,甲方给予我们的底图或者我们现有的底图是这样的:CASS地形补测前的底图处理_java

CASS地形补测前的底图处理_java_02


此图所有地物都在原始地形层中,但是保留了原有属性。


CASS地形补测前的底图处理_java_03CASS地形补测前的底图处理_java_04


一般情况下的操作是按照图形将其改到原图层。这种方法会造成大量重复工作,而且有放错图层的可能。


像这种情况需要对地物批量进行图层转换。

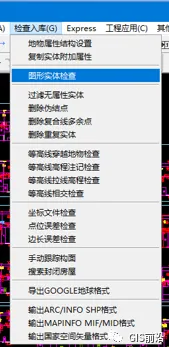

操作如下,打开菜单栏检查入库—图形实体检查


CASS地形补测前的底图处理_java_05

CASS地形补测前的底图处理_java_06

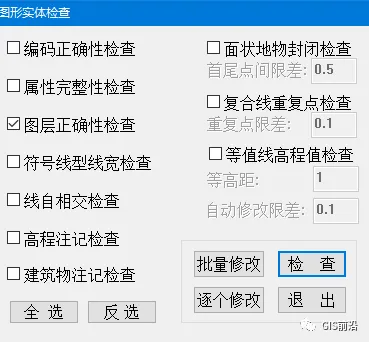

选择图层正确性检查——点击批量修改CASS地形补测前的底图处理_java


CASS地形补测前的底图处理_java_08


根据提示我们看到软件已经将图形分配到各自的图层内CASS地形补测前的底图处理_java_09

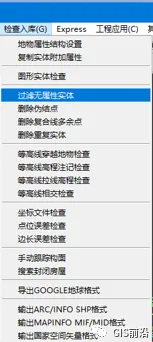

接下来继续点击检查入库——过滤无属性实体,将图中无属性的点和线剔除。CASS地形补测前的底图处理_java


CASS地形补测前的底图处理_java_11

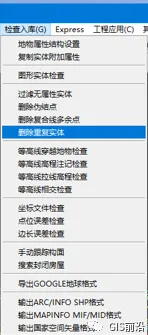

然后点击检查入库——删除重复实体,将重复的点或线删除,减少底图文件的大小CASS地形补测前的底图处理_java


CASS地形补测前的底图处理_java_13

CASS地形补测前的底图处理_java

图形整理之后我们需要用到另一个软件LSV,也叫图新地球。CASS地形补测前的底图处理_java_15

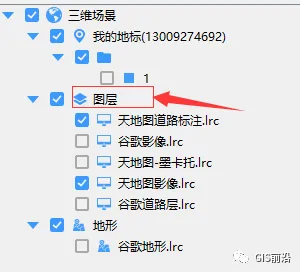

CASS地形补测前的底图处理_java右击图层,选择添加图层


CASS地形补测前的底图处理_java_17

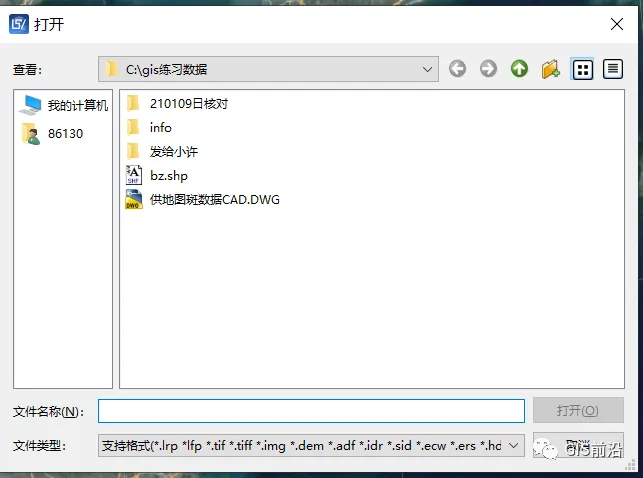

CASS地形补测前的底图处理_java在弹出的窗口中找到我们刚才改好的图CASS地形补测前的底图处理_java


CASS地形补测前的底图处理_java_20

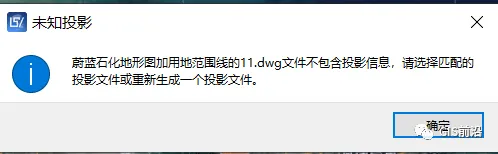

在看到如下提示后点击确定CASS地形补测前的底图处理_java


CASS地形补测前的底图处理_java_22

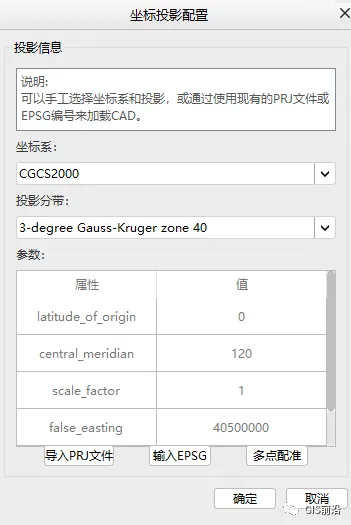

选择坐标系为CGCS2000,投影分带选择当地的中心子午线即可,这里选择120°。


CASS地形补测前的底图处理_java_23


CASS地形补测前的底图处理_java如果图形文件是有代号的,则必须选择加代号的投影分带CASS地形补测前的底图处理_java_25




此处分带选择与ArcGIS相似,所以不多赘述。

选择完成后点击确定。

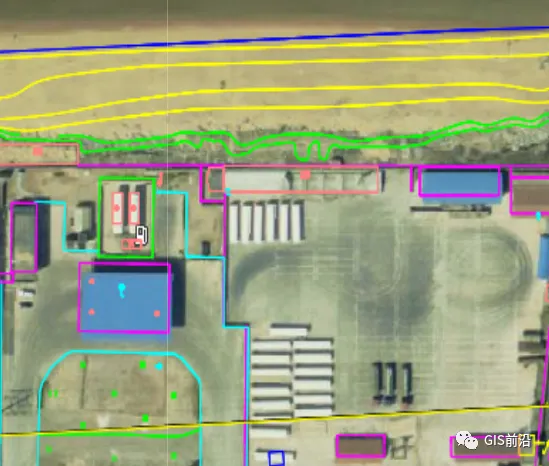

点击确定后我们看到图形与卫星影像进行叠加套合。CASS地形补测前的底图处理_java


CASS地形补测前的底图处理_java_27


此时我们将影像图与地形图叠加进行比对观察,找出不同的地方。在dwg图形文件中进行标注。


以上操作完成后,即可使用底图进行现场补测。
