CASS3D三维房屋与地形采集绘制技巧


下面我们开始绘制房屋,打开CASS3D,点击设置CASS3D三维采集绘制房屋及地形_java


CASS3D三维采集绘制房屋及地形_java_02

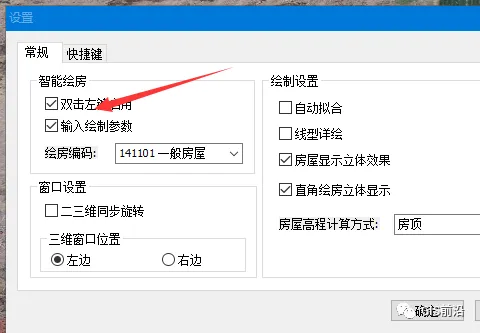

在智能绘房处勾选双击左键启用CASS3D三维采集绘制房屋及地形_java


CASS3D三维采集绘制房屋及地形_java_04

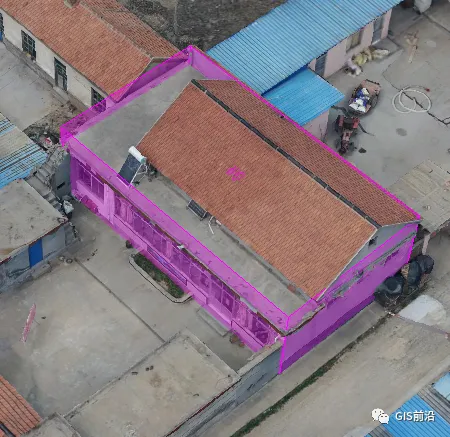

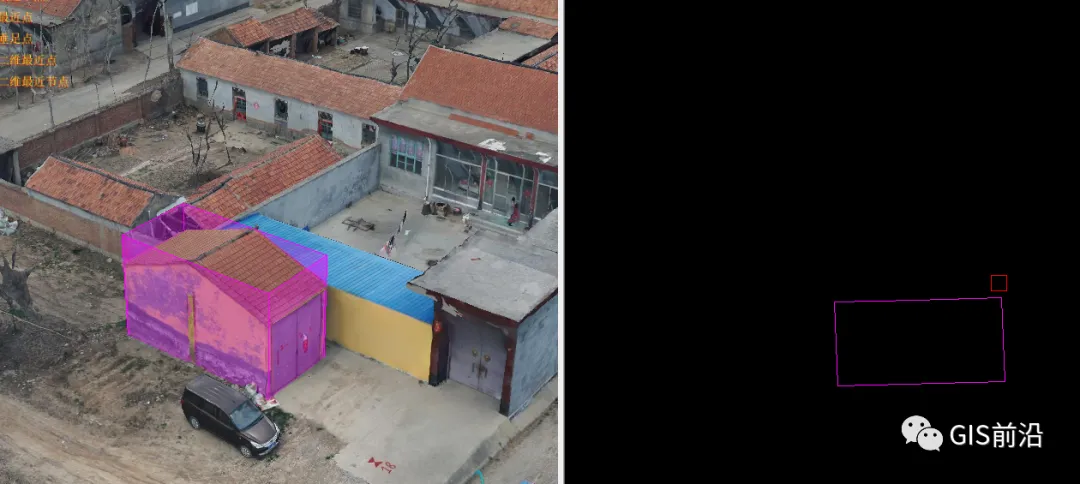

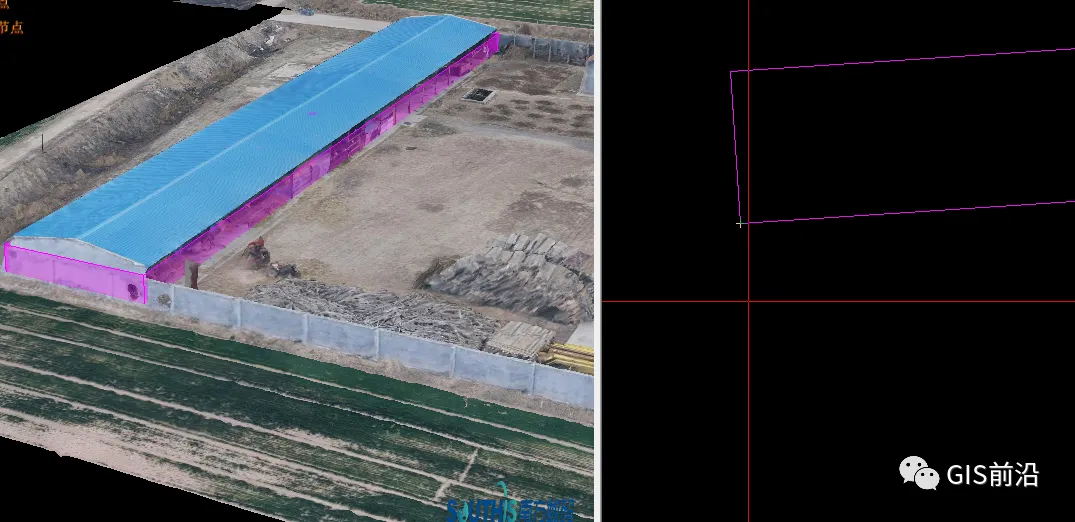

接下来选择房屋双击,上下调整鼠标滚轮,使红线到达合适位置然后右击确定。CASS3D三维采集绘制房屋及地形_java CASS3D三维采集绘制房屋及地形_java


CASS3D三维采集绘制房屋及地形_java_07

CASS3D三维采集绘制房屋及地形_java_08

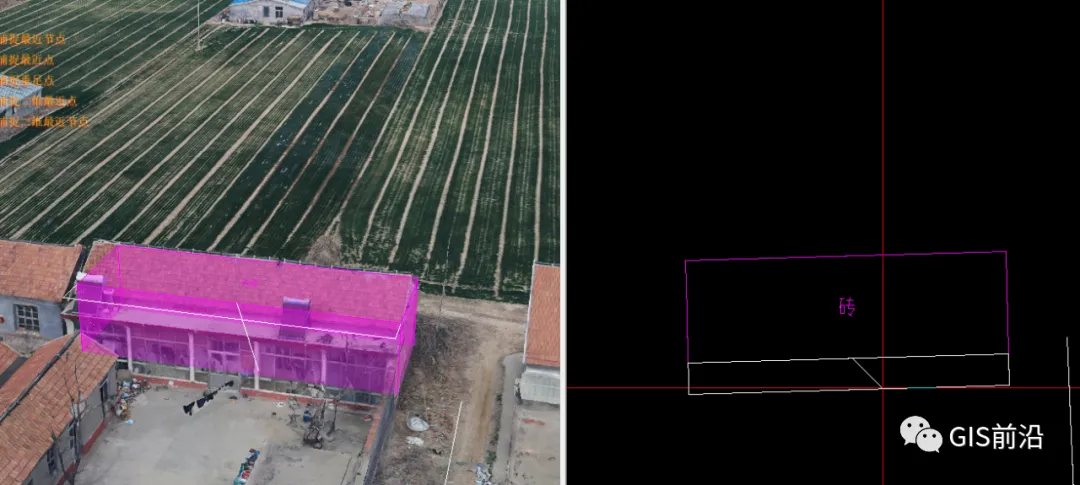

对于不规则房屋使用一下画法:输入快捷画房命令ff,选择房屋结构3(本次为砖房)选择直角绘图w CASS3D三维采集绘制房屋及地形_java


CASS3D三维采集绘制房屋及地形_java_10


输入后在第一个面上选择两个点,然后在其他面各选择一个点最后一个面点击后选择c闭合


一层轮廓画好后输入层数,然后按照刚才的顺序画二层CASS3D三维采集绘制房屋及地形_java CASS3D三维采集绘制房屋及地形_java


CASS3D三维采集绘制房屋及地形_java_13

CASS3D三维采集绘制房屋及地形_java_14

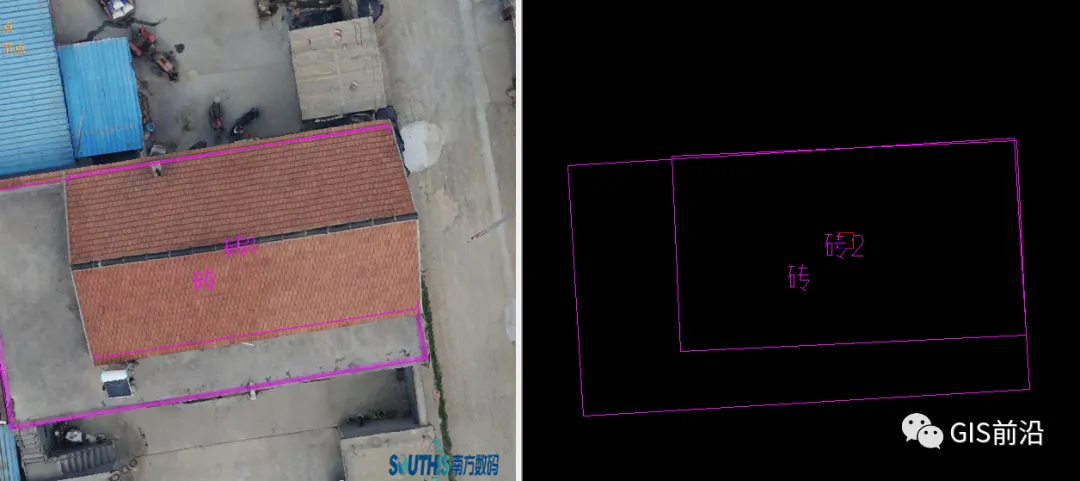

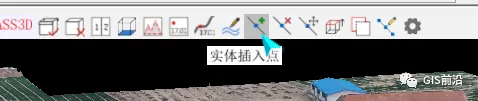

我们看见二层并不规则,接下来开始按照一层轮廓调整二层。首先将端点拖动到一层位置,使二层与一层的边重合。然后点击实体加点在一层的实体上加点。CASS3D三维采集绘制房屋及地形_java CASS3D三维采集绘制房屋及地形_java_16


CASS3D三维采集绘制房屋及地形_java_17

CASS3D三维采集绘制房屋及地形_java_18


更改结束后按rr重构一层实体并将结构标注移动到一层实体范围内。

CASS3D三维采集绘制房屋及地形_java_19

CASS3D三维采集绘制房屋及地形_java_17

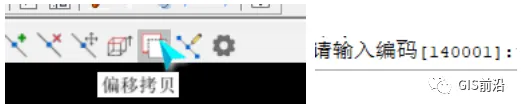

对于有阳台房屋可以在主体画好后点击偏移拷贝,输入阳台编码140001,然后点击房屋主体与阳台连接的边往外拉。拉倒阳台外侧墙体处单击

CASS3D三维采集绘制房屋及地形_javaCASS3D三维采集绘制房屋及地形_javaCASS3D三维采集绘制房屋及地形_java_23

CASS3D三维采集绘制房屋及地形_java_17

CASS3D三维采集绘制房屋及地形_java_25

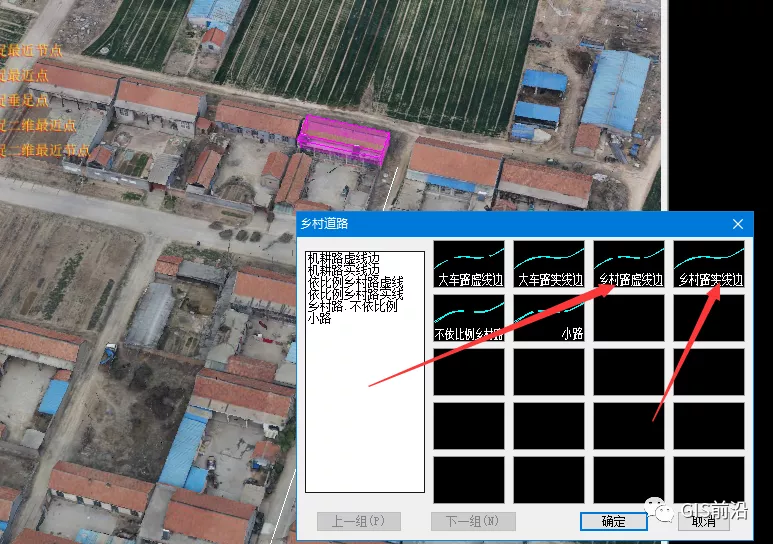

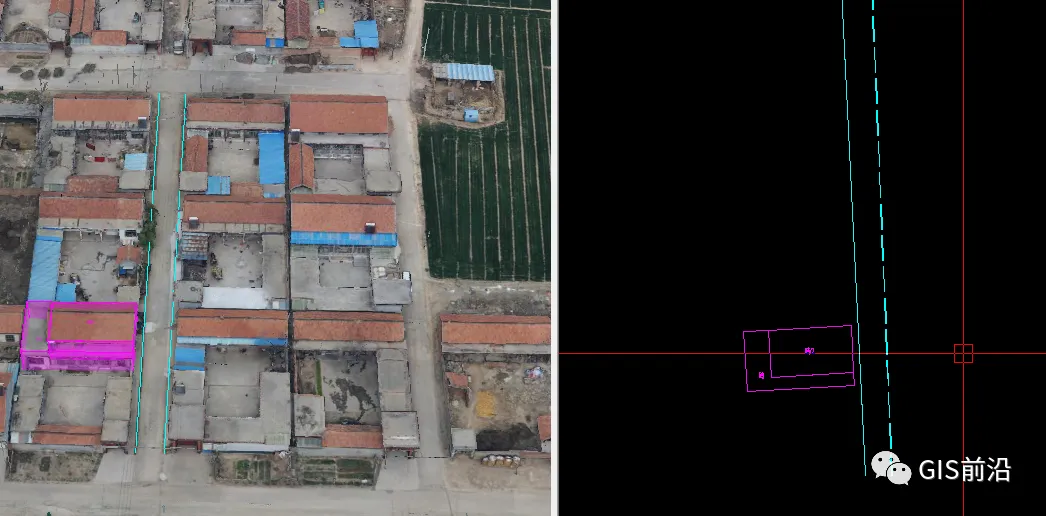

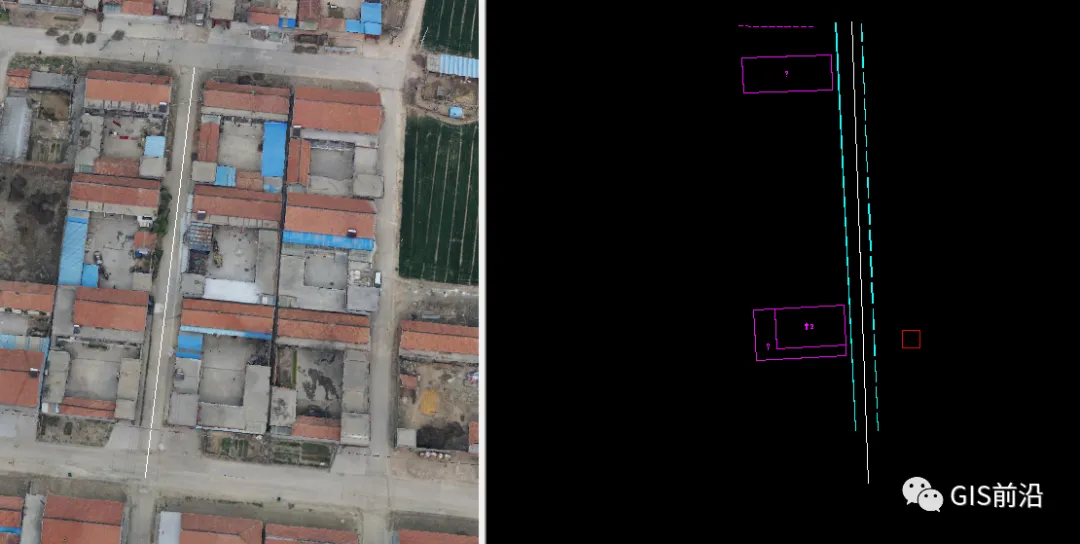

然后我们画道路,与CASS画法一样,在右侧选择对应的道路沿模型道路边缘画。CASS3D三维采集绘制房屋及地形_java_26


CASS3D三维采集绘制房屋及地形_java_17

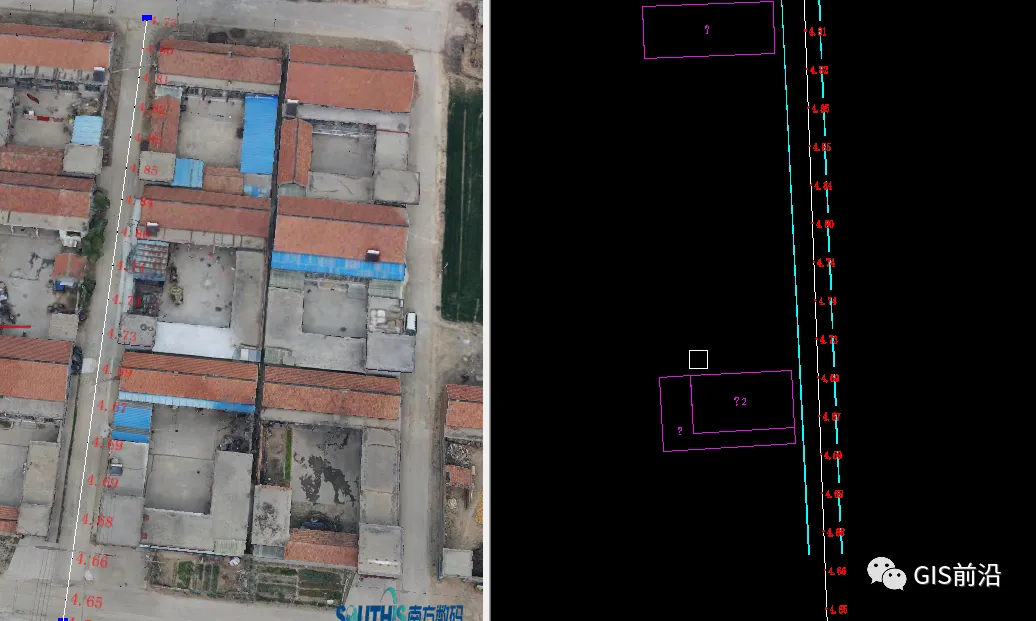

提取路中高程点如下,在路中画一条多段线CASS3D三维采集绘制房屋及地形_java


CASS3D三维采集绘制房屋及地形_java_29


选择线上提取高程点点击多段线,按照等距或等分方式提取CASS3D三维采集绘制房屋及地形_javaCASS3D三维采集绘制房屋及地形_java


CASS3D三维采集绘制房屋及地形_java_32

CASS3D三维采集绘制房屋及地形_java_33

CASS3D三维采集绘制房屋及地形_java_34

CASS3D三维采集绘制房屋及地形_java

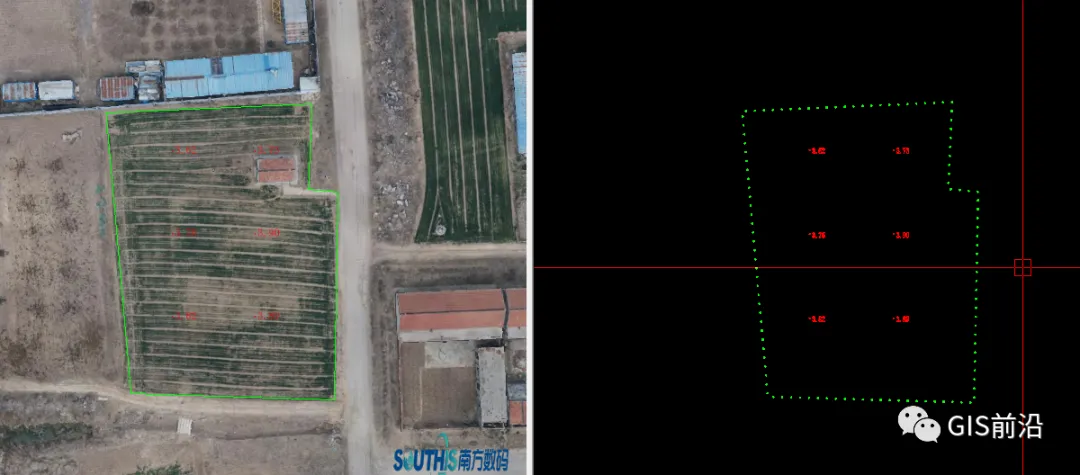

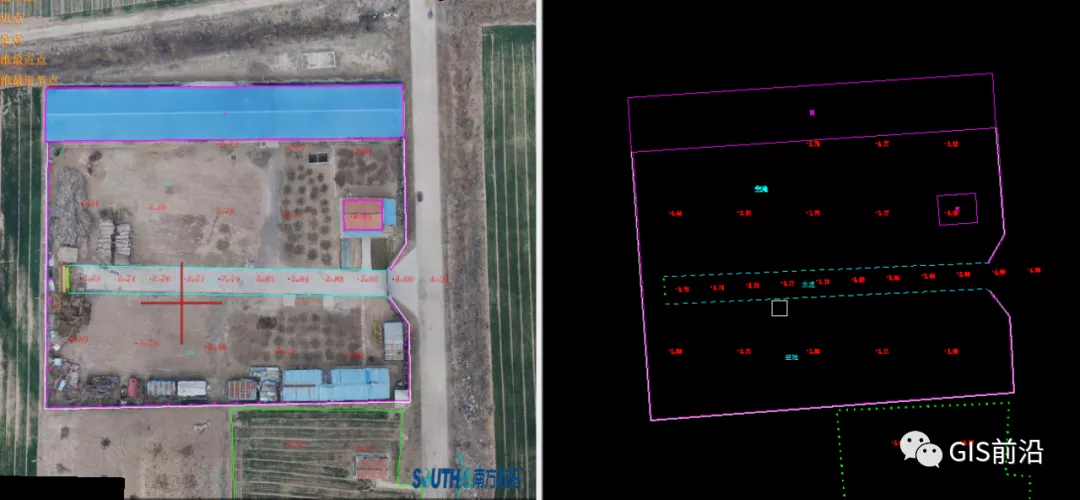

区域提取高程点同理,点击必和区域提取高程点,点击闭合区域的线,选择采点间距提取精度默认即可。

CASS3D三维采集绘制房屋及地形_javaCASS3D三维采集绘制房屋及地形_javaCASS3D三维采集绘制房屋及地形_java

CASS3D三维采集绘制房屋及地形_java_39

CASS3D三维采集绘制房屋及地形_java_40

CASS3D三维采集绘制房屋及地形_java_41

CASS3D三维采集绘制房屋及地形_java

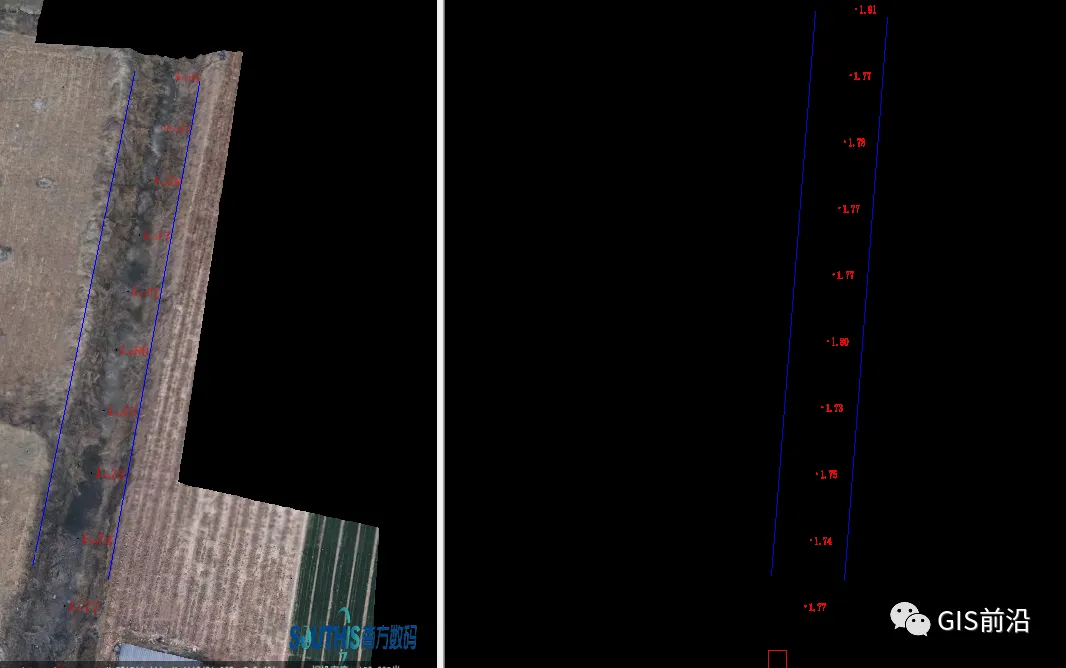

画水渠也是同理,先画好双线沟渠,然后在沟渠中画一条多段线,选择线上提取高程点后删除多段线。CASS3D三维采集绘制房屋及地形_java


CASS3D三维采集绘制房屋及地形_java_44

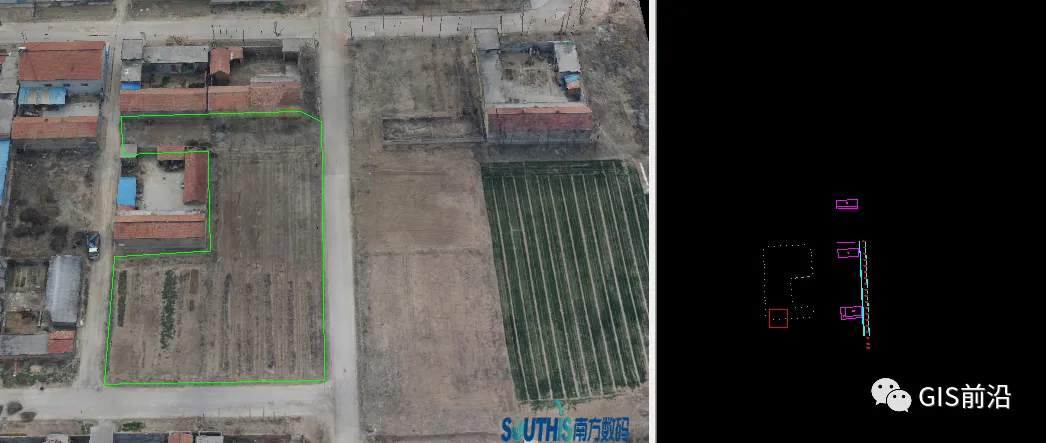

画围墙时要注意与房屋角点的连接

CASS3D三维采集绘制房屋及地形_java

CASS3D三维采集绘制房屋及地形_java_46

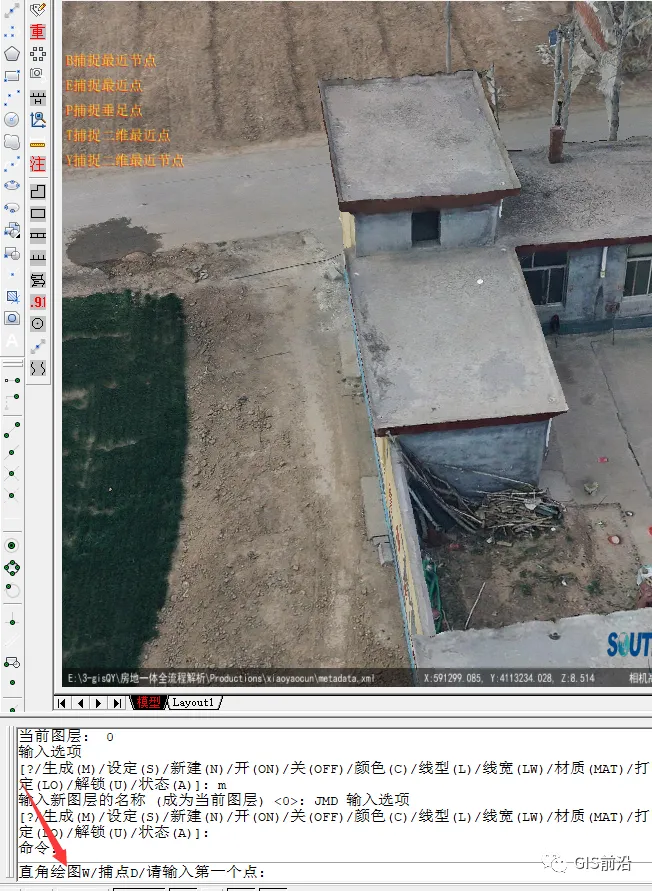

在此处选择y捕捉二维最近点CASS3D三维采集绘制房屋及地形_java


CASS3D三维采集绘制房屋及地形_java_48


连接之后墙的起始点就自动捕捉到房屋角点上。对于相连的房屋也可以用此方法绘制。


除了CASS3D窗口左上角提示的命令外,其他操作命令均可用CASS快捷键完成。CASS3D三维采集绘制房屋及地形_java


CASS3D三维采集绘制房屋及地形_java_50
