CASS占地面积及土方量计算实例剖析

实例讲解CASS计算占地面积及土方量_弹出对话框

今天接到紧急任务,跟着市里的某执法大队测量非法采石占用耕地面积和开采设备占用耕地面积,及原材料、碎石、石面堆放量。

第一步将外业打好的点画成图。

实例讲解CASS计算占地面积及土方量_cassandra_02

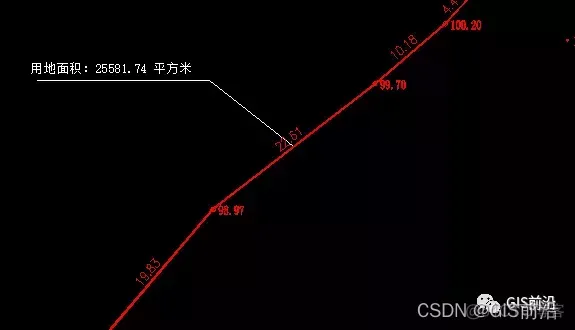

按照大队要求将非法占用耕地的区域绘制成权属线落到图上

实例讲解CASS计算占地面积及土方量_cassandra_03

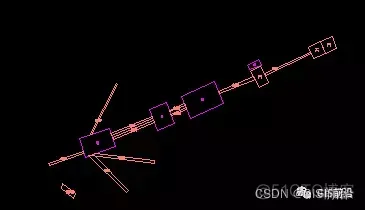

接下来我们先计算设备占地面积,将所有设备选中单独显示

实例讲解CASS计算占地面积及土方量_弹出对话框_04

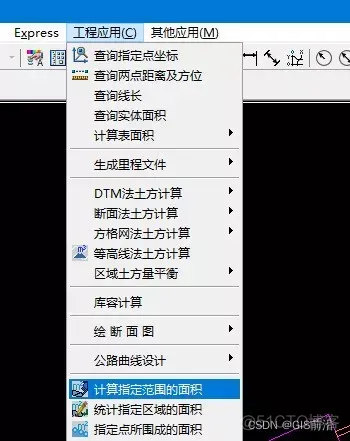

选择菜单栏工程应用——计算指定范围面积

实例讲解CASS计算占地面积及土方量_cassandra_05

在弹出的对话框中选择默认“选目标”实例讲解CASS计算占地面积及土方量_cassandra_06

然后框选所有设备,在弹出对话框“是否对统计区域加青色阴影线? ”时选择默认。图片

实例讲解CASS计算占地面积及土方量_cassandra_07

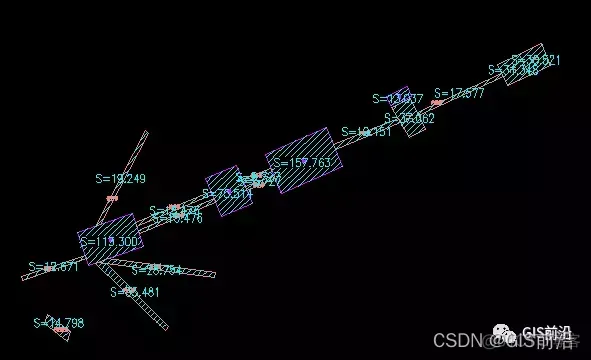

确定后即可得到每个设备占地面积及所有设备总占地面积

实例讲解CASS计算占地面积及土方量_弹出对话框_08

接下来我们计算碎石堆体积,由于碎石堆体积需要单个标注,我们需要分别计算体积后再标注在总图上。

我们首先计算碎石堆1体积

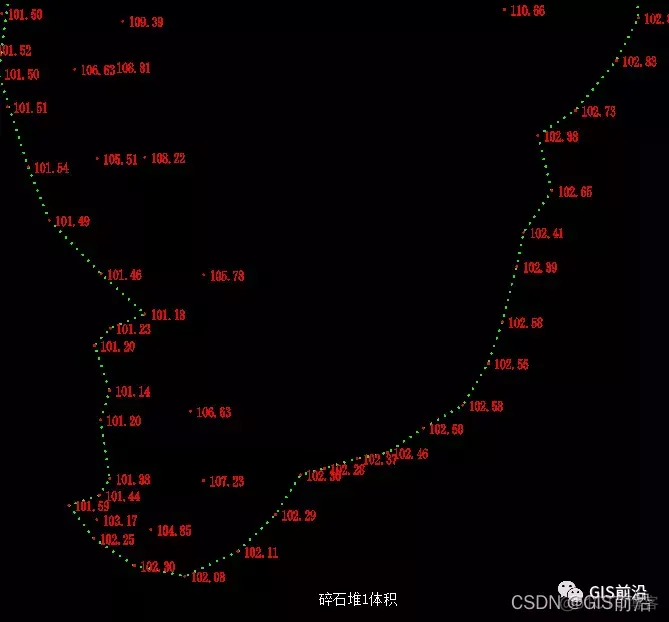

实例讲解CASS计算占地面积及土方量_弹出对话框_09

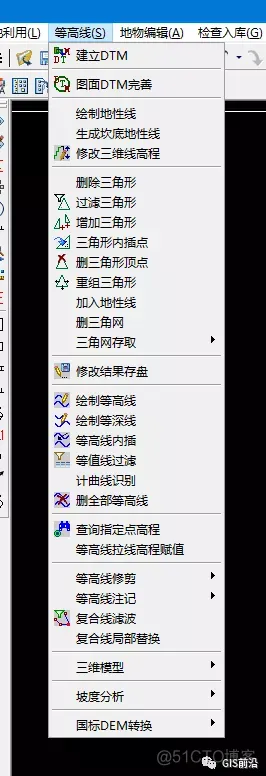

选择菜单栏等高线——建立DTM。

由图面高程点生成

实例讲解CASS计算占地面积及土方量_菜单栏_10

实例讲解CASS计算占地面积及土方量_菜单栏_11

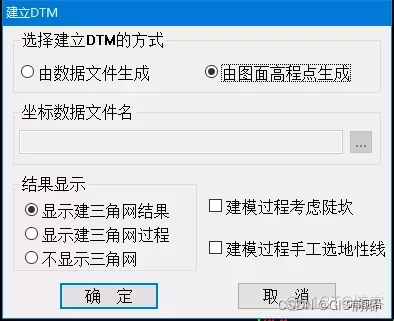

在弹出对话框时可以选择选取高程点范围也可以直接选取高程点,我画图的时候已经将碎石堆边界画出来,所以直接选择高程点范围线实例讲解CASS计算占地面积及土方量_菜单栏_12

生成三角网后将超出范围线的三角网删除

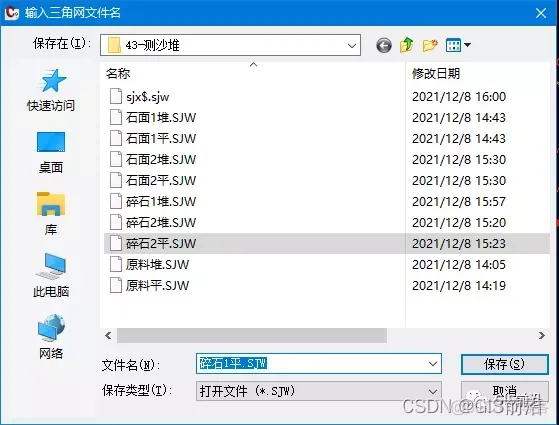

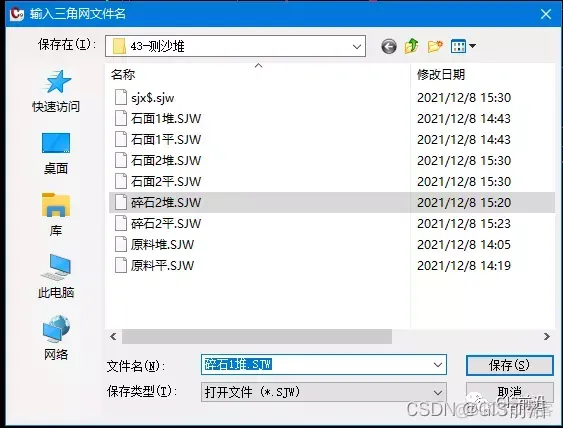

选择菜单栏等高线——等高线存取——写入文件,在弹出的对话框中输入三角网名称。然后选取全部三角网实例讲解CASS计算占地面积及土方量_弹出对话框_13

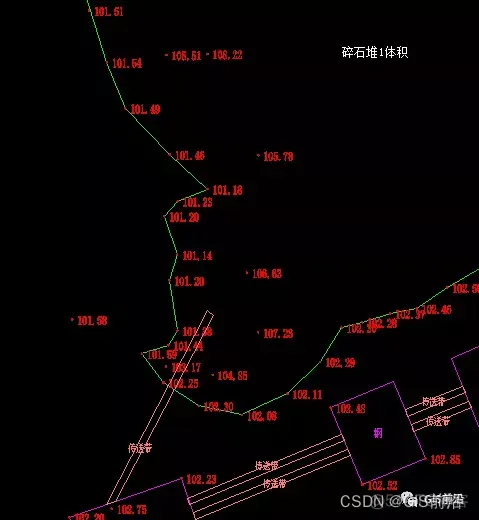

接下来我们将碎石堆范围线上的高程点保留,其他高程点全部删除,以此作为碎石堆的底面。

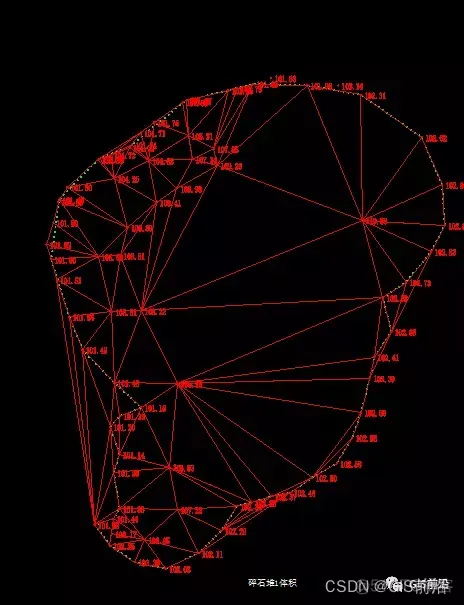

按照上述方法再次建立DTM并写入三角网图片

实例讲解CASS计算占地面积及土方量_cassandra_14

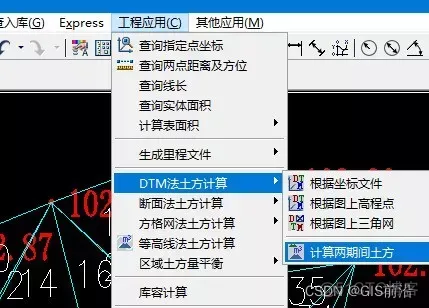

选择菜单栏工程应用——DTM土方算法——计算两期土方

实例讲解CASS计算占地面积及土方量_菜单栏_15

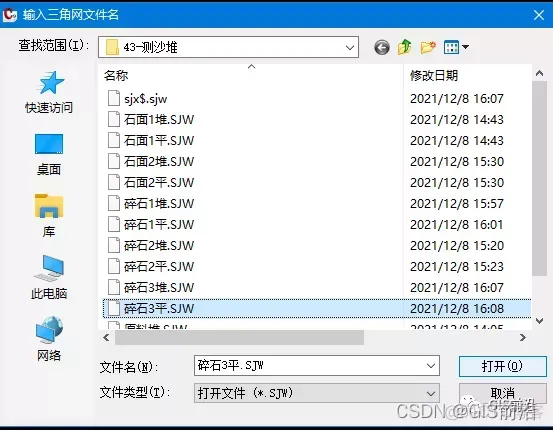

选择三角网文件,一期三角网选择作为底面的三角网文件图片

实例讲解CASS计算占地面积及土方量_菜单栏_16

实例讲解CASS计算占地面积及土方量_数据_17

二期三角网选择实测数据生成的三角网文件。

实例讲解CASS计算占地面积及土方量_cassandra_18

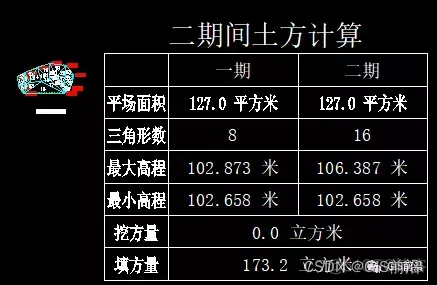

弹出对话框后选择任意位置将生成的表格放置在图上

实例讲解CASS计算占地面积及土方量_菜单栏_19

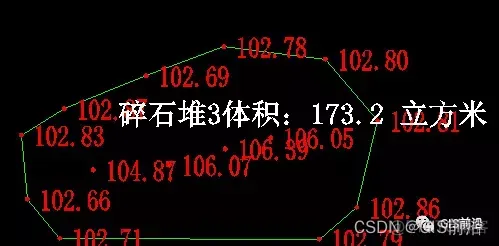

然后我们将填方量粘贴到总图上

实例讲解CASS计算占地面积及土方量_cassandra_20

重复上面的操作,指导将所有数据都标到图上。

实例讲解CASS计算占地面积及土方量_数据_21

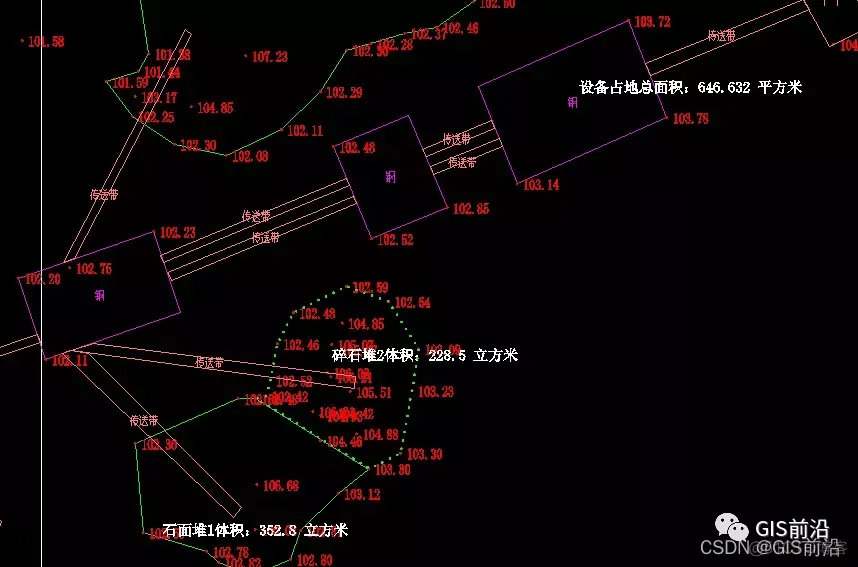

Ok做好这个简陋的图之后就可以交差了。
