CASS图形坐标系转换教程:80转2000

1、 将两个坐标系的控制点坐标展开到同一cass文档内

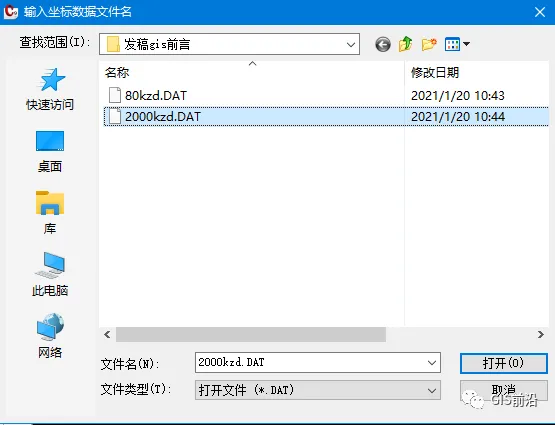

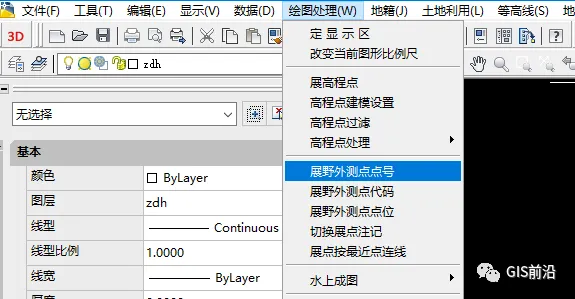

打开cass—绘图处理—展野外测点点号(选择控制点文件打开)


CASS利用控制点进行图形坐标系转换(80转2000)_java

CASS利用控制点进行图形坐标系转换(80转2000)_java_02

控制点展入之后都在zdh图层内,为了方便区分可以将2000坐标的控制点的颜色改变。将同一坐标系的控制点连线(控制点距离一般较远,连线有助于在图上寻找)


CASS利用控制点进行图形坐标系转换(80转2000)_java_03


2、 将要转换的图形打开,复制图形并按原坐标粘贴到本图内


CASS利用控制点进行图形坐标系转换(80转2000)_java_04 CASS利用控制点进行图形坐标系转换(80转2000)_java_05

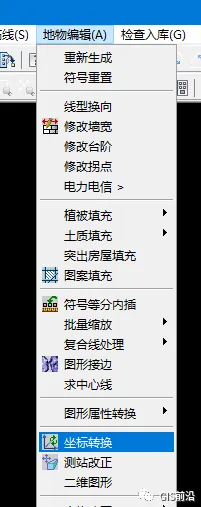

3、 地物编辑——坐标转换


CASS利用控制点进行图形坐标系转换(80转2000)_java_06

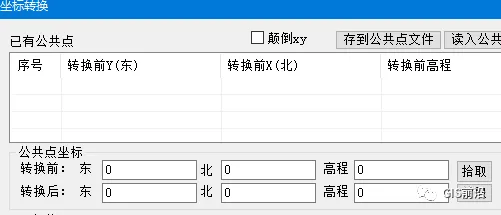

4、 依次选择公共点,转换前为80坐标控制点,转换后为2000坐标控制点,单击拾取按钮在图上找到相对应得控制点。


CASS利用控制点进行图形坐标系转换(80转2000)_java_07

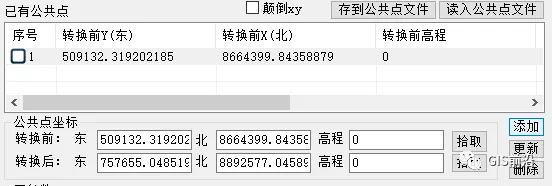

5、 拾取一对控制点后点击右侧添加


CASS利用控制点进行图形坐标系转换(80转2000)_java_08


之后依次拾取剩下的控制点。

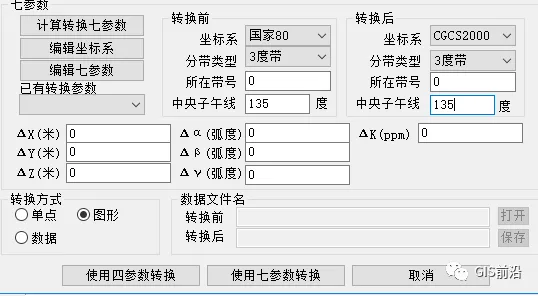

6、 全部添加后设置转换选项——转换前及转换后的坐标系、分带类型中央子午线。(如不知道中央子午线,可以打开地图软件查看转换图形所在区域的子午线精度,即可推算出中央子午线)将转换方式改为图形


CASS利用控制点进行图形坐标系转换(80转2000)_java_09


7、 全部填好后,点击计算转换七参数


CASS利用控制点进行图形坐标系转换(80转2000)_java_10


8、 软件计算出七参数后点击下方使用七参数转换按钮,然后框选需要转换的对象,选中后按回车键。即可将80坐标系下的图形批量转换为2000坐标系图形。

CASS利用控制点进行图形坐标系转换(80转2000)_java_11
