CAD注记转ArcGIS注记并挂接属性表教程


CAD注记转ArcGIS注记并文字内容挂接进属性表(附插件下载)_数据

数据融合步骤:

数据示意:已知图形为块,先做数据预处理,将图像炸开,使用南方CASS编码选择小插件(小祝工具箱里有此功能)选择中间的交叉线进行删除。

CAD注记转ArcGIS注记并文字内容挂接进属性表(附插件下载)_cad_02

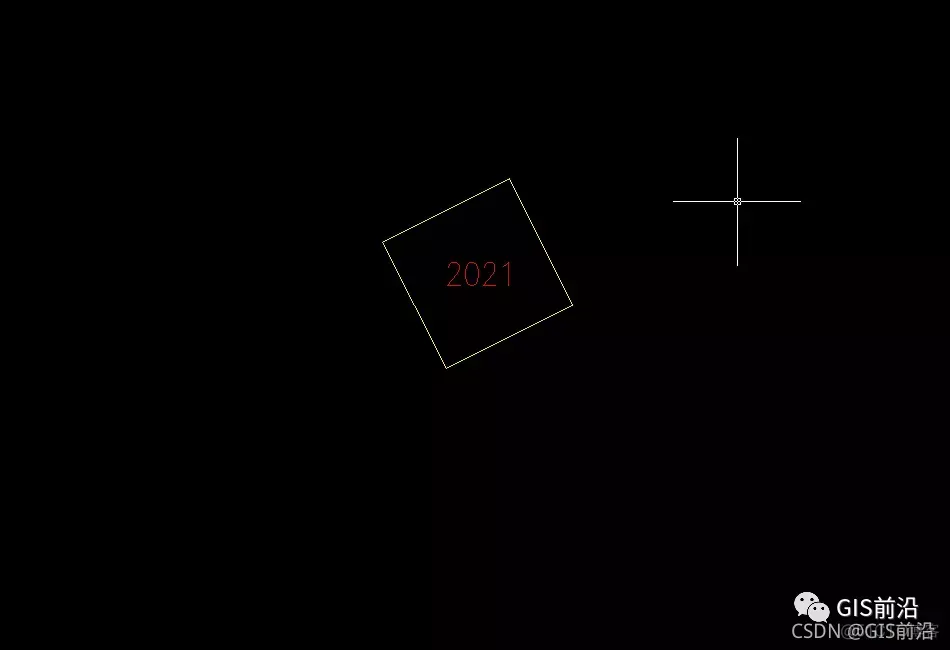

预处理完成后:

CAD注记转ArcGIS注记并文字内容挂接进属性表(附插件下载)_数据_03
图形进行CAD与SHP的互转;

在将***.dwg Polyline图层转换为SHP数据,然后再Arctoolbox中数据管理工具箱下找到要素转面(或在CAD中先进行面闭合)

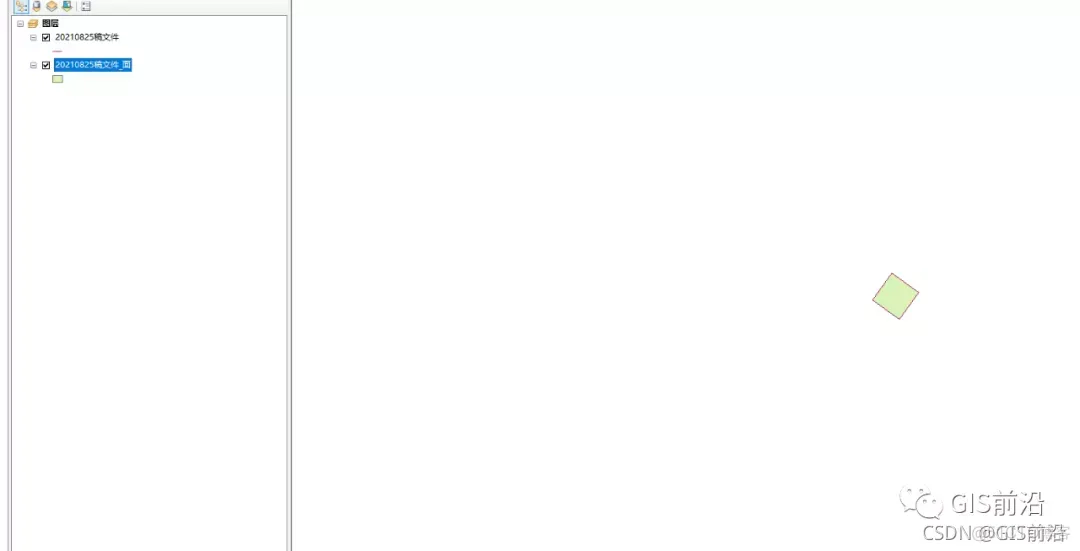

数据转换完成后(请一定要定义对应的坐标系)

CAD注记转ArcGIS注记并文字内容挂接进属性表(附插件下载)_数据预处理_04
CAD注记转GIS注记

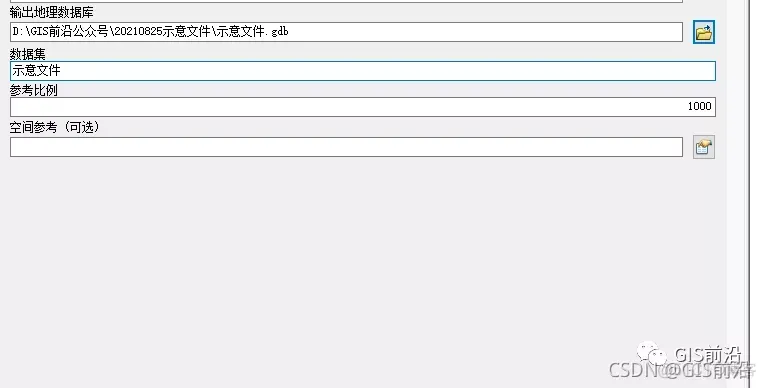

先在存档盘新建一个文件夹,在Arctoolbox中找到转换工具—转出至地理数据库;

切勿选择导入CAD注记,直接选择CAD导入地理数据库。原因呢比较多,主要还是因为数据的便利性及容错率高等。参考比例可以默认。不默认时建议比默认比例小20%左右

CAD注记转ArcGIS注记并文字内容挂接进属性表(附插件下载)_cad_05

转入成功后由要素转点工具将注记转为点数据,并保留在同一文件夹下(是否内部点可以不做选择,在原始状态下可不选)

数据挂接:

可以使用小祝的GIS工具直接挂接匹配字段(但是GIS工具属于收费工具,讲一下平民的操作方法)

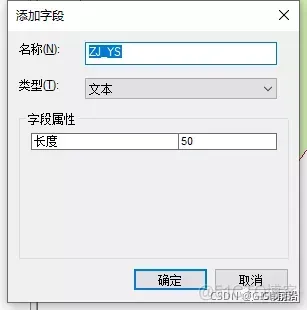

首先对面文件进行字段添加(原注记内容),命名为ZJ_YS,类型为文本

CAD注记转ArcGIS注记并文字内容挂接进属性表(附插件下载)_字段_06

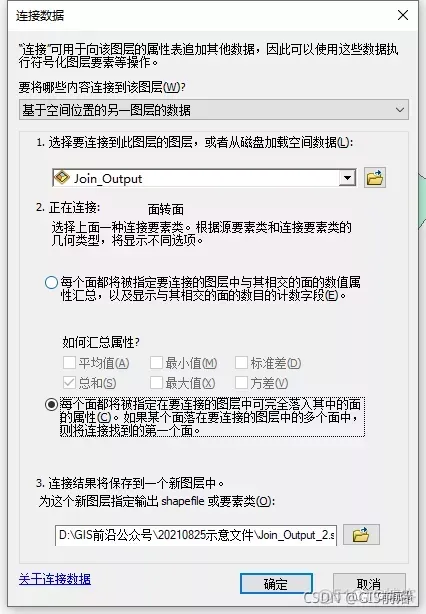

再进行空间联接(注:一定要选择第二个;每个面都将被指定……)

CAD注记转ArcGIS注记并文字内容挂接进属性表(附插件下载)_数据_07


新建SHP文件则保留了原始点文件与面文件中所有信息,再将新建shp文件中文字信息(TEXTSTRING字段)赋值至ZJ_YS字段,再利用字段删除工具将无用字段删除即可

  • END -
