今天跟大家分享一个测绘行业的基本图纸,勘测定界图的绘制及出图的操作,由于各方规定不同,绘图要求会略有不同,但是绘图思路及操作基本一致。

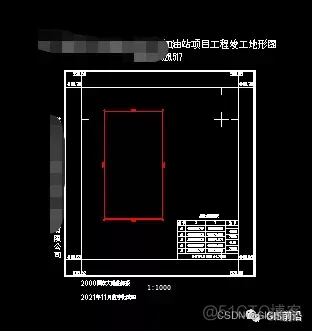

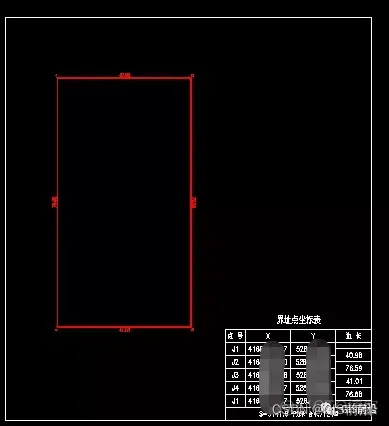

首先我们来看一个绘制好的例子

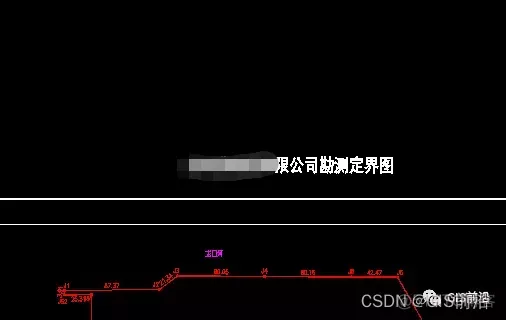

最上方是图名图片。

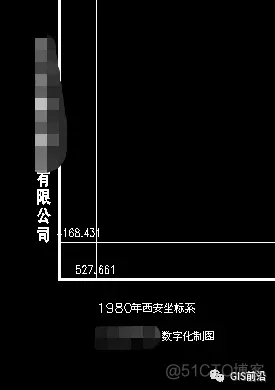

左下角为公司名称,和使用的坐标系及绘图日期。定界图只需要坐标而不需要高程,所以出图没有高程基准。图片

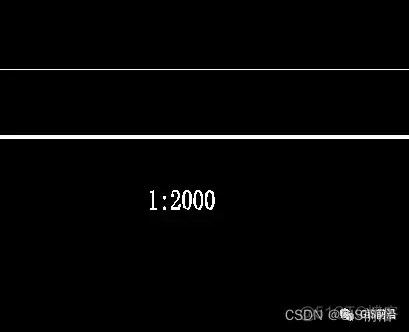

正下方是绘图比例尺,具体大小以图纸出图尺寸及甲方要求为准。
右下角为测量员,绘图员,检察员姓名。
外图廓与内图廓间的四角为图廓范围。

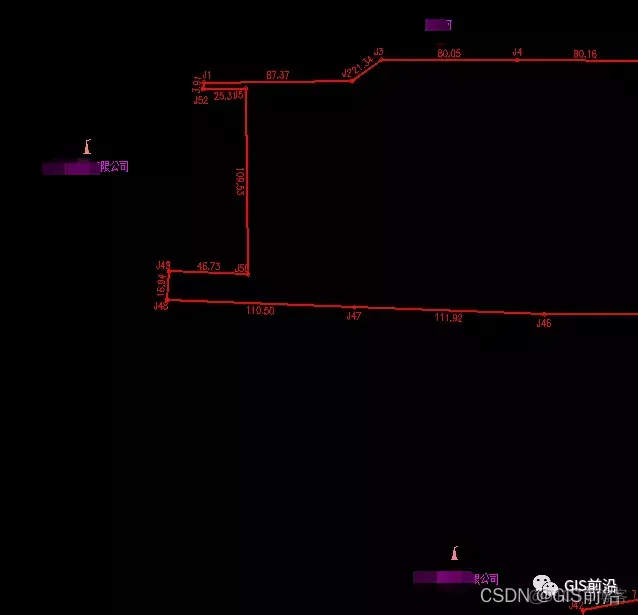

图廓内左侧为勘界用地范围,在用地范围的四周标注相邻用地权属,各拐点标注点号及点间距。

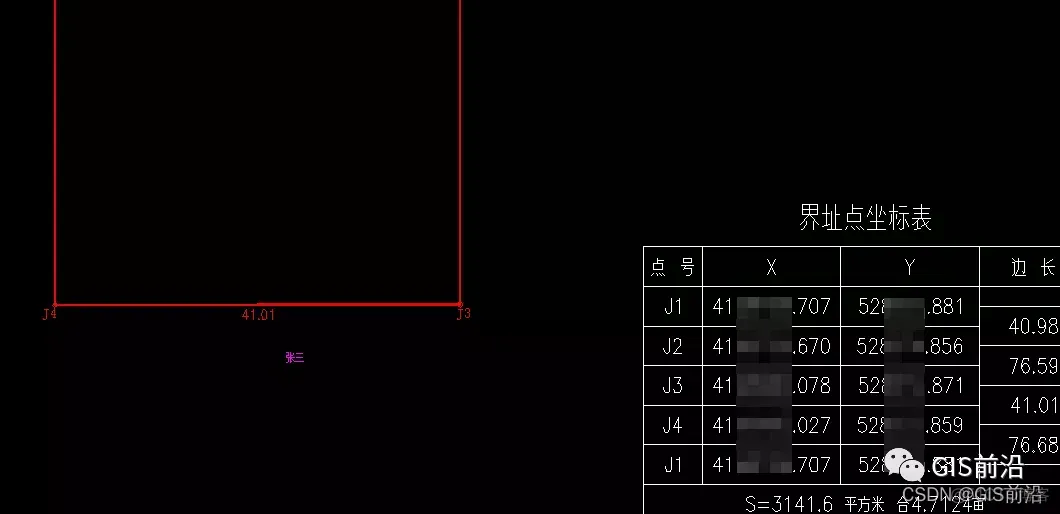

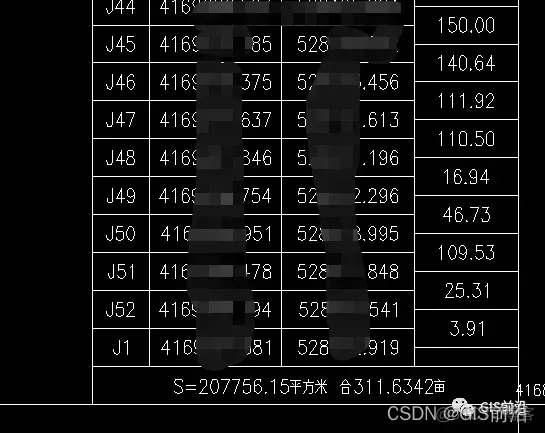

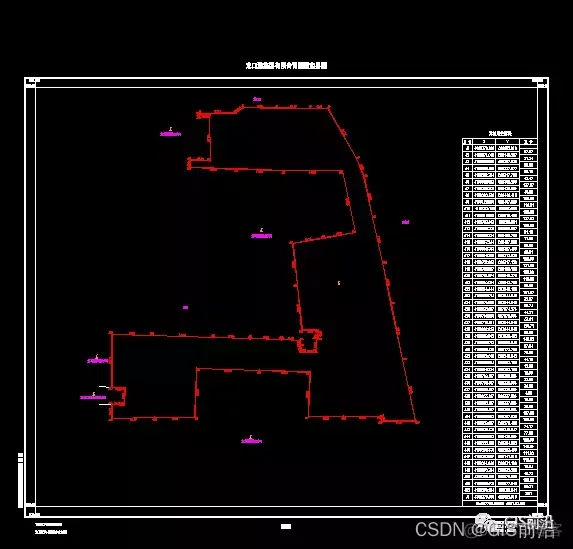

右侧为点的坐标表,坐标表包括各拐点的平面坐标点间距及各店围合的面积图片图片。
基本信息了解后我们开始绘制定界图

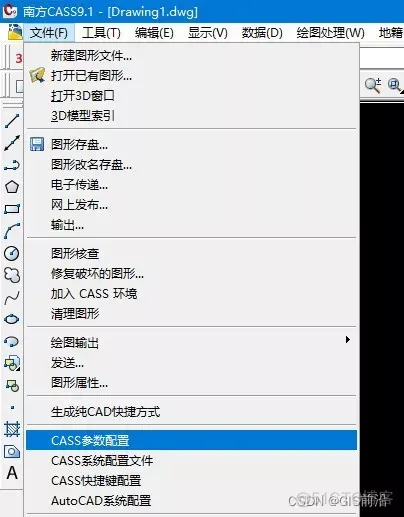

首先打开菜单栏文件——CASS参数配置

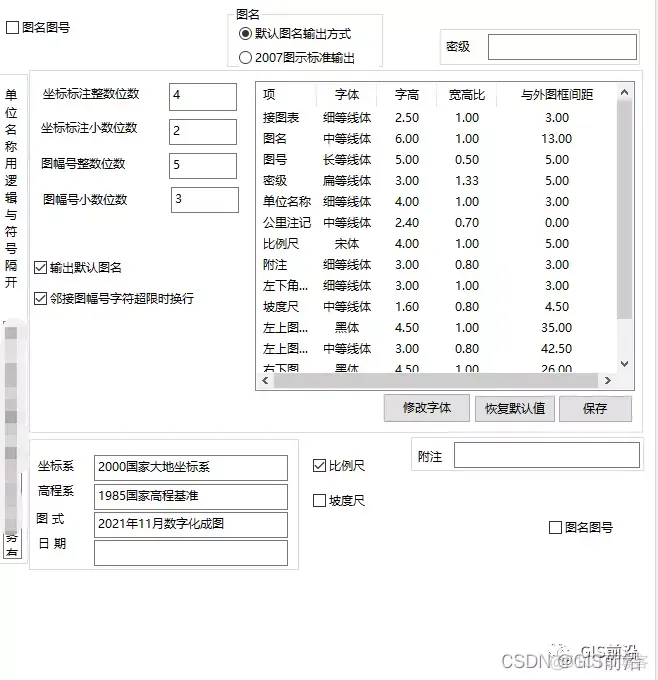

在图廓属性中设置公司名称、坐标系、制图日期图片

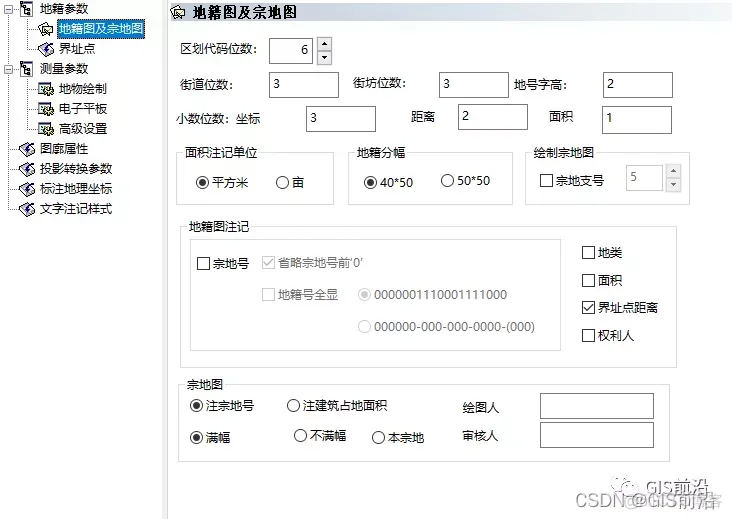

在地籍参数中取消地类、面积、权利人、宗地号的勾选
设置完成后点击确定。

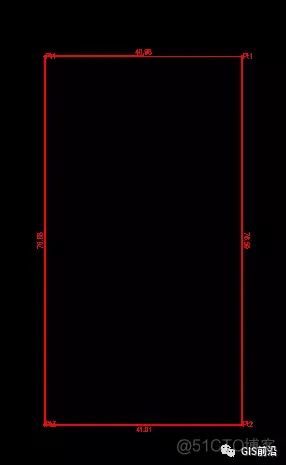

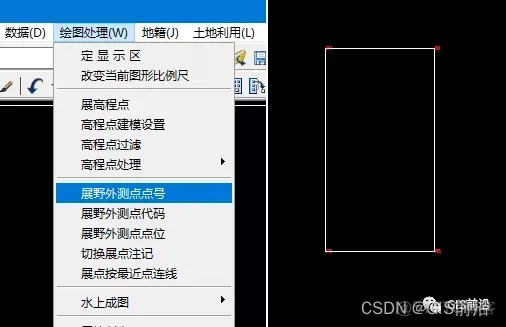

导入测绘的数据点击绘图处理——展野外测点点号,导入后按照测绘顺序将各点用多段线连接起来,最后选择闭合。

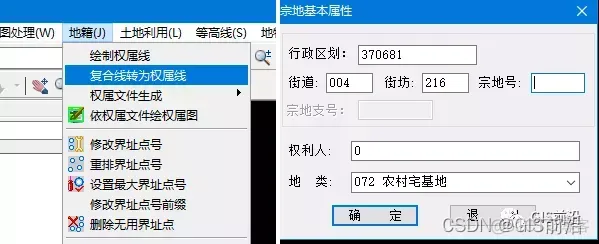

点击菜单栏地籍——复合线转为权属线,在宗地基本属性中将信息随便填上(反正不显示)

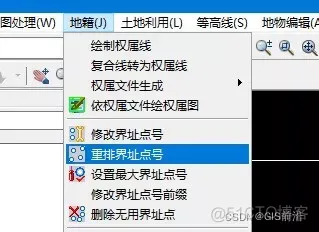

选择地籍——重排界址点号,在弹出的对话框中选择3区域内按从上到下从左到右顺序重排。
区域边界选择界址线,起始点号选择默认。界址点在图上显示之后删除展点号。
选择地籍——绘制地籍表格——界址点坐标表
定点方法选择封闭复合线

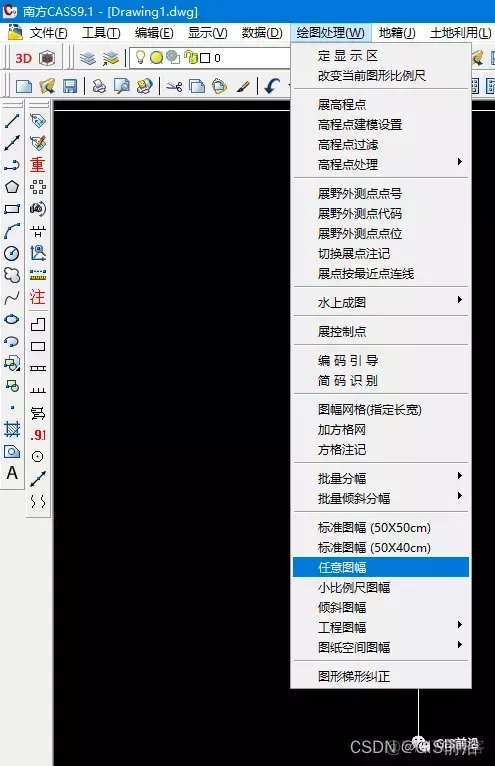

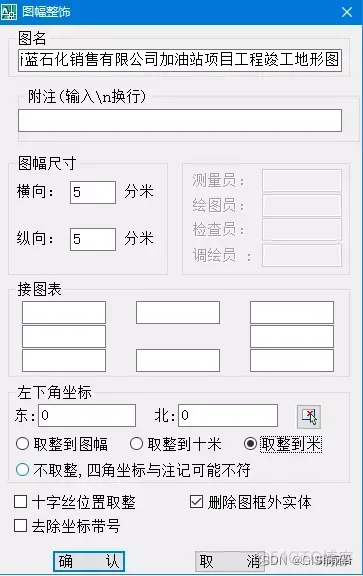

然后我们在界址线和坐标表外侧画一个范围框作为内图廓的范围量出矩形框的长宽,选择菜单栏绘图处理——任意图幅在弹出的对话框中输入图名,横向尺寸和纵向尺寸,左下角坐标选择矩形框的左下角,勾选整到米,勾选删除图框外实体。
生成图廓后我们将图上缺少的部分补全四至及测量员等内容。
这样勘测定界图就完成了。
