Ansys19.0 WorkBench螺栓受力分析实例

在Ansys WorkBench中螺栓连接（Bolt Thread）有简化算法，通常使用完整螺纹连接，需要处理复杂的接触问题，WorkBench中可以使用两个面接触，将接触定义为Bolt Thread，再设置螺纹连接的详细属性：旋合长度；公称直径；螺距；牙型角。

导入模型后，使用默认材料，模型是简单的螺母和螺栓。

设置坐标

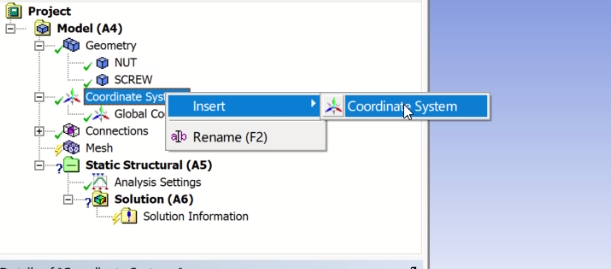

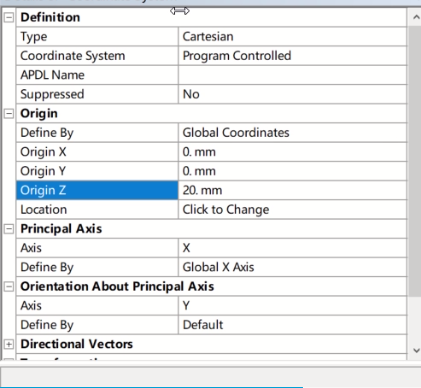

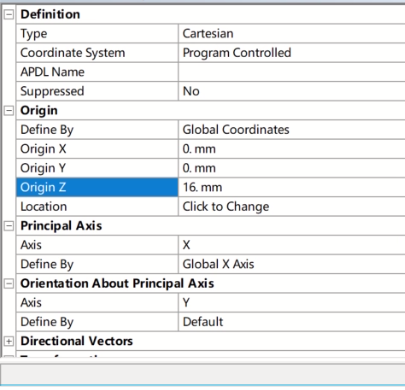

右键Coordinate Systems > Insert > Coordinate System > Origin：Define By Global Coordinate；Origin Z  20mm 。插入坐标系，分别在Z轴输入20和16，两点之间距离是螺纹的旋合长度。

设置接触类型

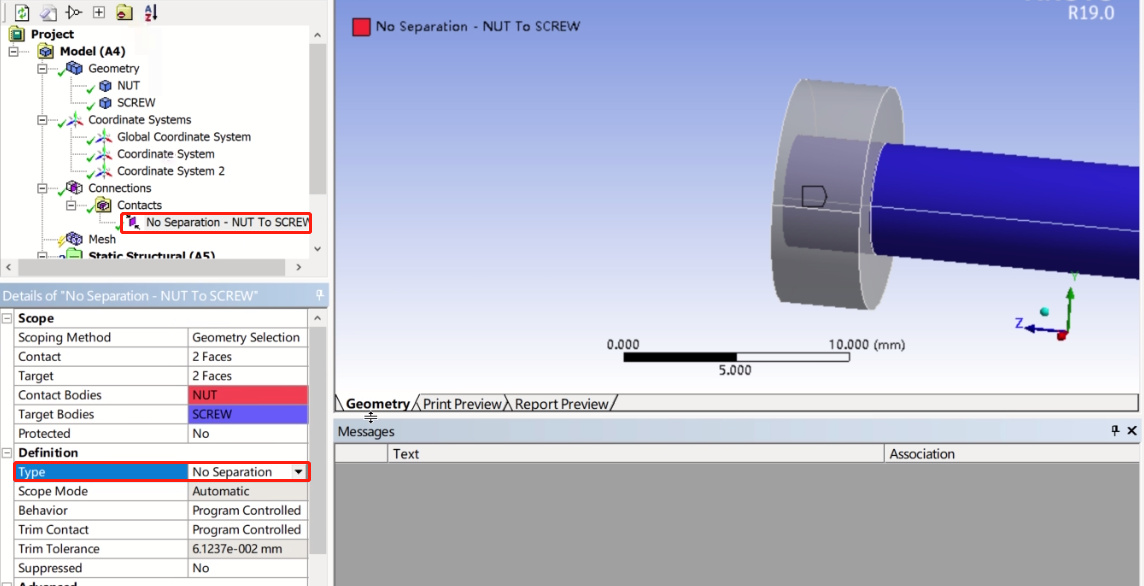

点击A4下Connections > Contacts > Contact Region > Definiton > Type：No Separation。将接触类型设置分不分离。

设置螺纹连接的详细参数

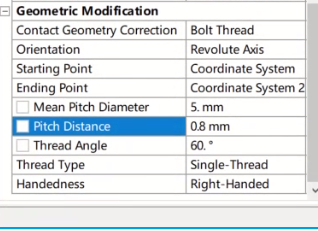

Geometric Modification > Contact Geometry Correction：Bolt Thread（几何接触类型为螺纹连接）> Starting Point：Coordinate System（旋合长度起点）> Ending Point：Coordinate System 2（旋合长度终点）> Mean Pitch Diameter：5mm（公称直径）> Pitch Distance：0.8mm（螺距）> Thread Angle：60°（牙型角）。

设置边界条件

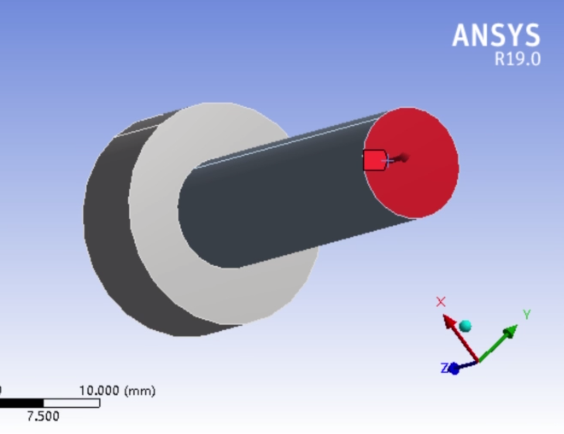

点击A5 > Loads > Force > 选中图示平面 >Apply > 输入力的大小：1000N。设置载荷。

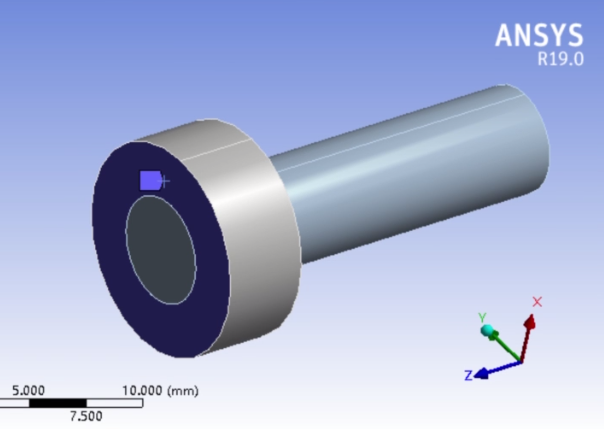

点击A5 > Support > Fixed Support > 选中图示平面 >Apply 。设置固定约束。

求解后，查看等效应力。

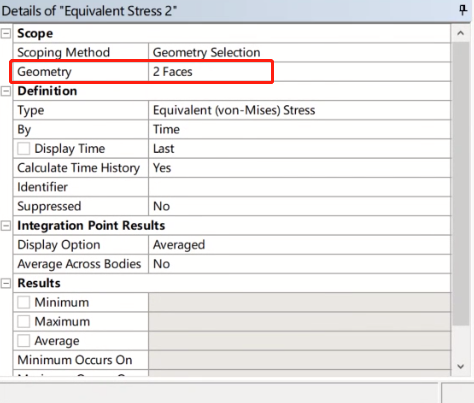

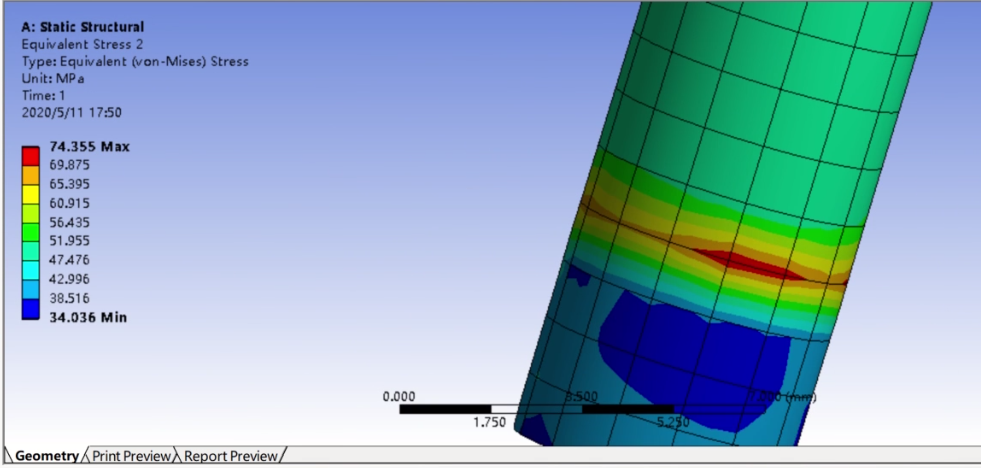

再次查看等效应力，只查看螺栓面上的应力大小。

应力集中在螺纹的前几圈，之后螺纹受力较小。
