螺栓VDI2230设计分析：全面解析

1. 概述

螺栓VDI2230（Bolt Assessment inside ANSYS）是在ANSYS软件WB界面下，基于德国《VDI 2230系统计算高应力连接螺栓评估规范》形成的螺栓建模、关键参数分析和计算、螺栓评估工具。VDI2230规范既能通过理论和经验公式、数据来评价单个同心或偏心夹紧圆柱螺栓接头，也可实现多个系统的计算螺栓连接。但在这种方式中，有些参数很难评估给出，并且用户经常做额外的假设，会导致有较高的安全系数，设计的域度过大。为了更好地计算螺栓的荷载并能够更准确的评估，安世中德开发了螺栓VDI2230设计分析工具。

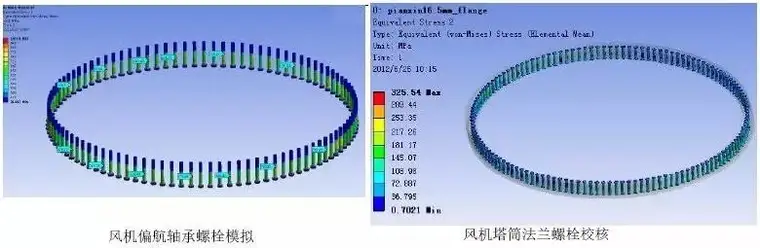

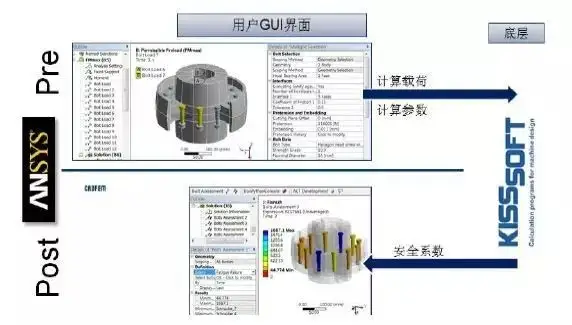

Bolt Assessment inside ANSYS在有限元仿真分析计算方法的基础上，提出了一种合理的方法和指标，使用户能基于VDI 2230利用有限元仿真结果评估螺栓。螺栓的重要参数，如强度等级、螺栓或孔的直径可由用户定义，在求解过程中，有限元计算值和用户定义的参数可传递给螺栓设计计算模块-Kisssoft，计算出不同阶段下的校核解，这些计算结果可直接显示在ANSYS界面上，并允许用户快速识别出关键螺栓。此外，计算所生成的报告将保存在ANSYS WB界面下，自动显示出每个螺栓的计算结果。

Bolt Assessment inside ANSYS集成于ANSYS，提供了高效可靠的螺栓建模、关键参数分析和计算、螺栓评估功能，为高强度螺栓设计和分析提供了非常专业的仿真与设计结合的解决方案。

2. Bolt Assessment inside ANSYS功能

2.1 模块的基本设置和模型准备

ANSYS Workbench的基本设置

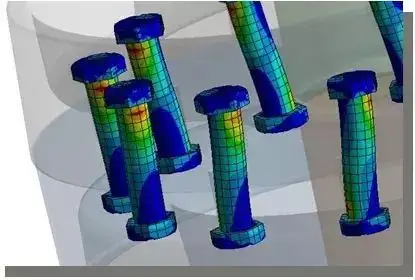

螺栓建模

计算螺栓设置分析和负载螺栓的预紧力大小

螺栓相关的接触定义

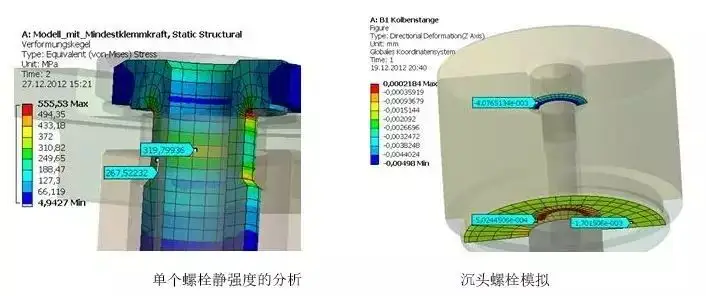

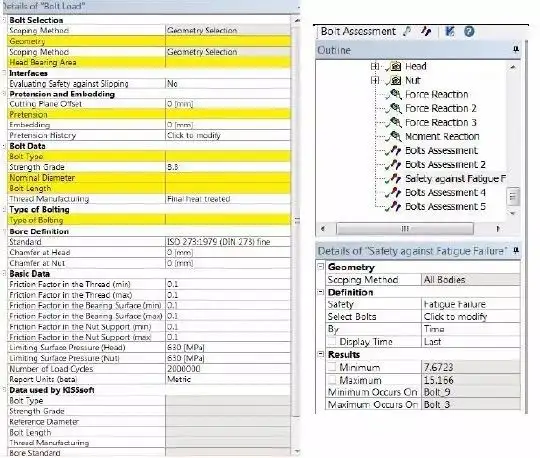

2.2 施加螺栓的载荷以及相关属性，主要通过图框给定对应的螺栓参数。

螺栓的截面大小，包括螺杆尺寸和螺帽面积尺寸

螺栓接触相关参数给定

预紧力大小

螺栓主要数据显示
