ANSYS Workbench复杂流道提取技巧

上篇文章提到了如何用SolidWorks提取复杂流道。下面,教你另外一种方法提取复杂流道。利用ANSYS Workbench里面的Geometry模块进行提取。

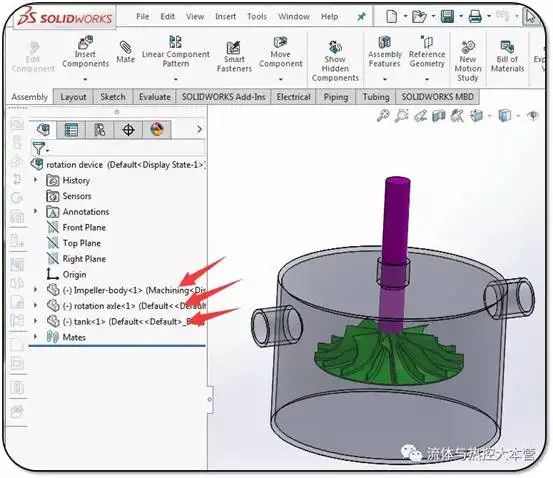

示例模型,依然用上篇的模型,三个零件组成的具有复杂表面的装配体。如下面所示。


1. 打开ANSYS Workbench平台。


2. 调用Geometry模块。

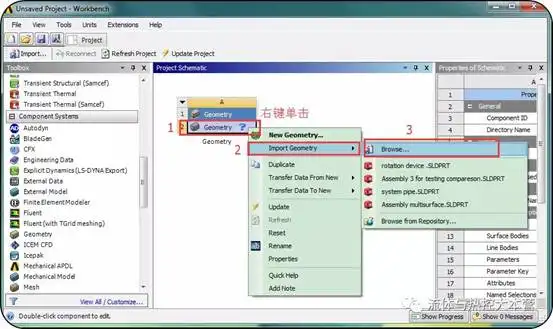

3. 导入SolidWorks的三维模型


4. 双击鼠标左键Geometry,打开模块的界面。点击界面上的“Generate”按钮,将导入的模型生成在软件中。

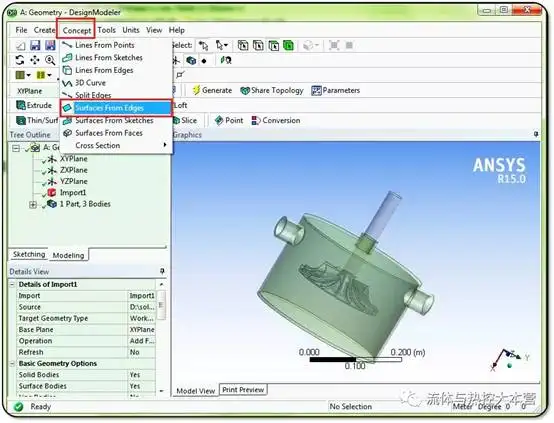

5. 在进口处,生成一个面进行封闭。“Concept”—>“Surfaces from Edges”

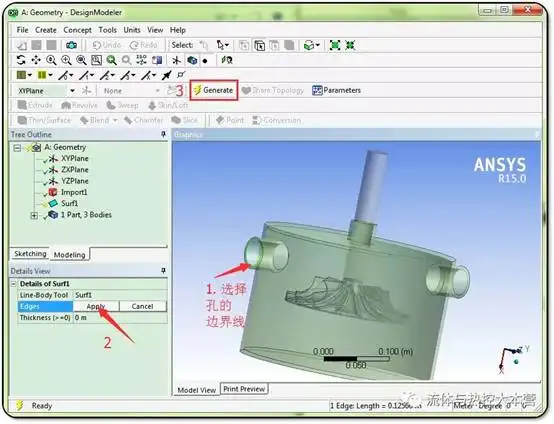

6. 选择进口边界的线条,按住“Ctrl”键可以多选。点击“Generate”按钮生成进口面。

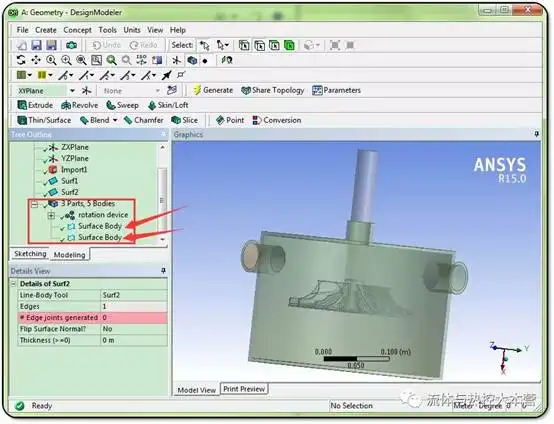

7. 如此方法,生成出口面。生成后可以在软件界面左边看到两个面。
