ANSYS RBD中瞬时载荷到静结构应力分析的方法

在完成一个刚体动力学分析之后，分析人员如果想要在静力分析中对结构中的某个（某几个）零件施加铰链力和惯性力，我们可以按照以下步骤实现：

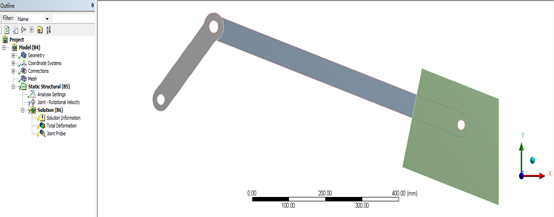

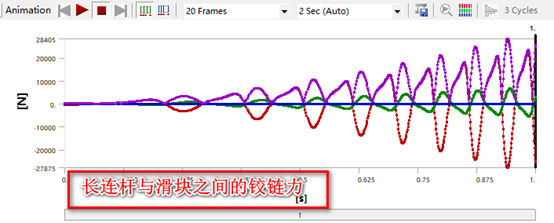

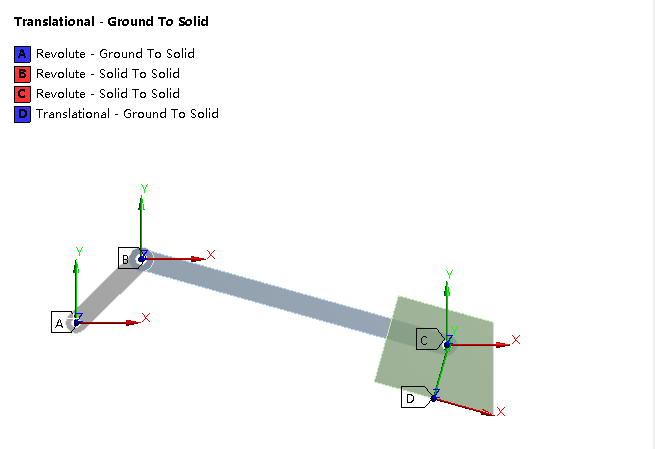

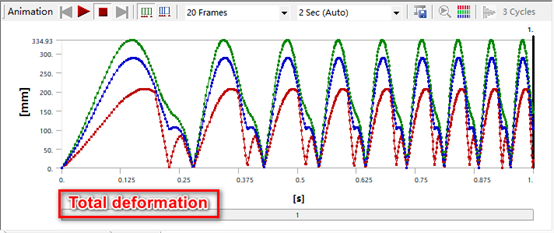

1. 完成相关刚体动力学分析

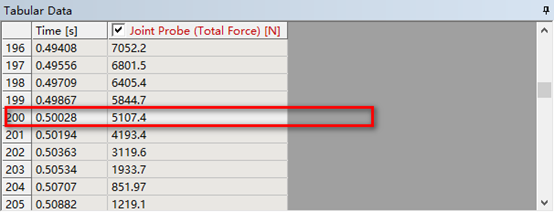

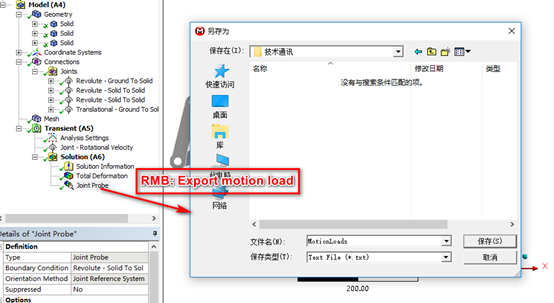

2. 提取某时间点载荷，此处以0.5秒为例；

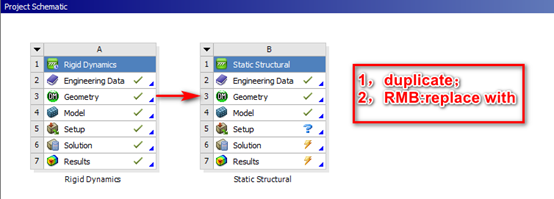

3. 在workbench project界面下将RBD分析转换为静力分析；

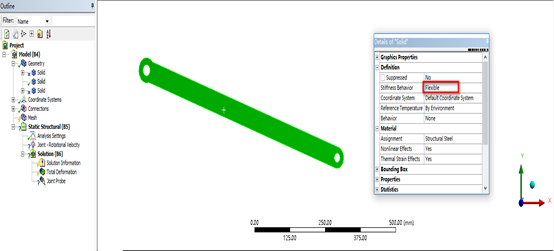

4. 打开静力分析，以长连杆为例。抑制与静力分析无关的选项，并将零件行为改为Flexible；

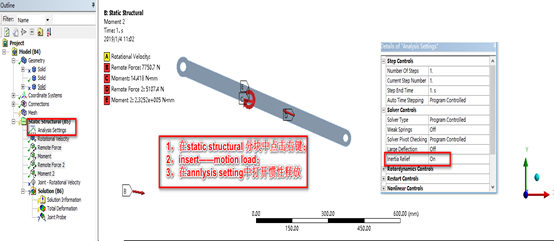

5. 导入motion load，打开惯性释放选项，打开弱弹簧（可选）；

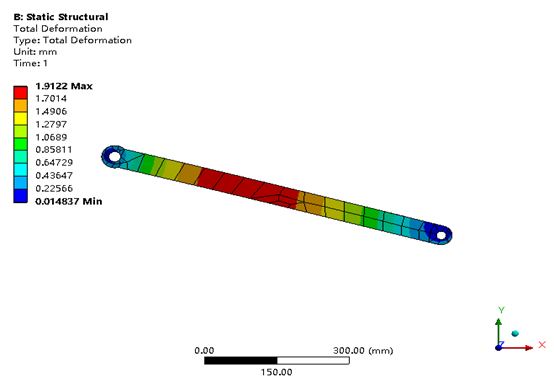

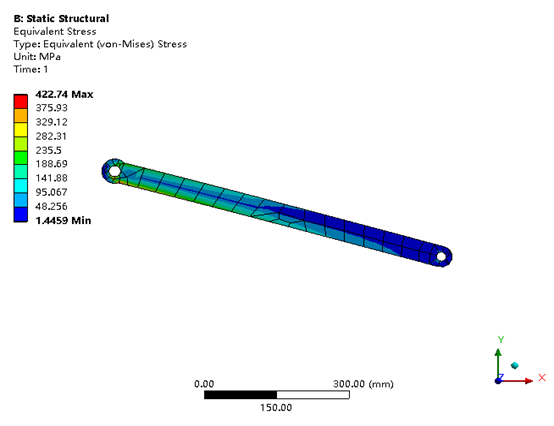

6. 求解并提取相关应力和变形，观察结果；
