ANSYS中时间相关载荷施加方法探索

1 概述

在用ANSYS计算时经常会遇到载荷随时间变化的情况,比如随时间而变化的力、温度等,在处理此类问题时,即施加随时间历程而不同变化的载荷,比较常用的有两种方法,一种是逐步加载,一种是利用载荷文件。



2 方法

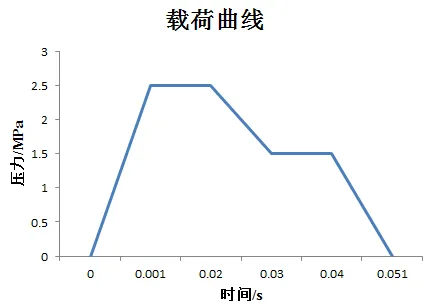

逐步加载的方法适用于载荷变化不多的情况,比如图1中,载荷曲线中的点仅有6个,(0,0),(0.0015,2.5),(0.025,2.5),(0.035,1.5),(0.045,1.5),(0.051,0),对于此种情况,采用逐步加载的方法还是比较适合的。


图1 载荷曲线

具体加载时,在求解处理器里面,通过定义不同的time值,实现不同的时间点,对应此6个载荷点,方法如下:

Time,0.0015

!选择对象施加载荷2.5

Time,0.025

!选择对象施加载荷2.5

Time,0.035

!选择对象施加载荷1.5

Time,0.045

!选择对象施加载荷1.5

Time,0.051

!选择对象施加载荷0

!求解……

在设置载荷增长方式时可以设置KBC的值为1,这样ANSYS 在处理两个时间点的载荷时采用线性的方法,即最后的施加的载荷肯定如图1所示。

当载荷时间点特别多时,比如振动载荷,比如地震加速度这一类,数据特别多,采用重复加载的方法工作量太大,修改也不方便,此时比较好的选择是利用载荷文件。

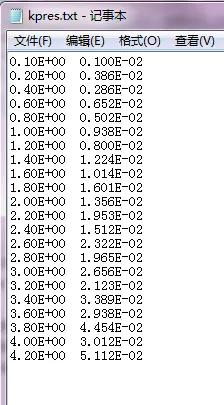

可以将载荷与对应的时间输出到txt文件,如图2所示,左边一列是时间,右边是对应的载荷数据。


图2 载荷文件

ANSYS在施加载荷时,先读取txt文件中的内容,保存成数组,然后通过循环遍历数组的数据加载。

*Dim,Prs,array,2,22,0,,,    !定义数组Prs

*Create,ansuitmp         !读入数据,创建ansys的临时宏文件 ansuitmp

*Vread,Prs(1,1),'kpres','txt','',22,,,,,,

(E8.2,E11.3)

*end

/input,ansuitmp

此段命令流定义一个二维素组Prs,22行;

并创建一个临时的宏文件,这个可有可无

*Vread是文件读取命令,读取kpres.txt文件,并将两列数据保存在数组中

之后便可以从数组中直接调用具体数据。

*Do,i,1,22

ti=prs(1,i)

p=prs(2,i)

time,ti

!选择对象施加载荷p

solve

*enddo

通过循环命令,数组Prs的时间被赋值给变量ti,载荷被赋值给p。
