Ansys Mechanical高级非线性设置全攻略

实际工程中非线性现象是普遍存在的,而且非线性问题由于其算法及工况的复杂性,在实际使用过程中会存在各种不收敛或精度差等问题,相信肯定给很多仿真工程师带来过痛苦的回忆。

Ansys 结构分析软件的Mechanical模块除了基本的线性分析能力外,还具备很强的非线性求解能力;本文就来简单介绍下Ansys Mechanical模块在Workbench环境下的高级非线性分析流程,希望这篇技巧能给运用Ansys软件奋战在结构非线性仿真道路上的工程师们以理论指导。

具体步骤如下:

1. 非线性有限元模型的建立

某些情况下,没有承受大变形和应力、硬化效应的轻微非线性行为可能不需要对几何和网格进行修正。另外有些情况, 则必须包含特殊特征,如特定属性的单元(如接触单元)、非线性材料数据(如塑性应力-应变数据)、包括克服导致收敛问题奇异性的几何特征 (尖角的半径)等。

  • 对于网格, 如果预期有大应变,形状检查选项应为“Aggressive”,因为用其做形状检查,Mechanical能保证求解之前网格的质量更好,以预见在大应变分析过程中单元的扭曲。
  • Element Control设为Manual, 用户可手动触发完全或缩减积分,这个选型将影响单元内积分点的数量。

  •    图1 单元控制设置


  •    图2 积分算法设置


该选项仅适用于高阶单元,当某部件厚度方向只有一个单元时, 强制使用完全积分有助于提高精确度。

  • Mechanical默认采用高阶单元(有中节点)来划分网格,用户可使用选项来放弃中节点,如下图3所示。大变形中, 对几乎或完全不可压缩非线性材料的弯曲为主问题, 有时候放弃中间节点允许程序自动执行增强应变公式是有利的。

2. 非线性分析的基本设置

  • 载荷步控制

如果非线性求解时有收敛问题, Mechanical将使用自动时间步对求解进行二分,二分会以更小的增量施加载荷,从最后成功收敛的子步重新开始加速收敛。当然用户也可以自己来定义容易收敛的时间步长,但这需要根据实际情况根据经验来设置。

  • 求解器控制

求解器类型有“Direct” 和“Iterative”,这涉及到程序代码对每次Newton-Raphson 平衡迭代建立刚度矩阵的方式。直接(稀疏) 求解器适用于非线性模型和非连续单元(壳和梁)。迭代(PCG) 求解器更有效(运行时间更短) ,适合于线弹性行为的大模型。默认的“Program Controlled”于当前问题自动选择求解器。

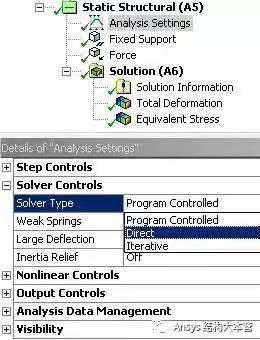

   图3 求解器控制设置


  • 非线性控制

程序自动计算收敛容差,在Newton-Raphson 迭代过程中用来确定模型何时收敛或“平衡”,默认收敛准则适用于大多工程应用。对特殊情形,用户可不考虑缺省值而收紧或放松收敛容差,加紧的收敛容差给出更高精确度,但可能使收敛更加困难。如果模型中有转动自由度(如出现梁或壳单元的时候),力平衡外还要增加力矩平衡。出现接触非线性的时候,默认的并不包括这些额外的检查,因为它们被认为是会过度限制并可导致不必要的发散。为了使非线性问题更容易收敛,建议采用如下收敛准则:

大多时候可很好应用默认收敛准则,不采用“放松”准则来消除收敛困难,收紧准则需要更多的平衡迭代。察看求解中的MINREF警告消息,确保使用的最小参考值对求解的问题来说是有意义的。

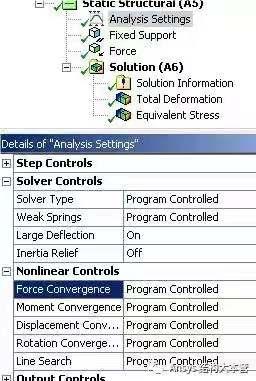

   图4 非线性控制设置


3. 非线性分析结果的后处理

查看非线性结果过程和线性问题的相似,不同的是通常有更多的信息(多个结果集),每个结果集含有更多信息(如接触状态, 压力, 渗透, 塑性应变等),具体如下:

  • 非线性分析会产生响应历程

对大变形问题, 通常应从Result工具栏按实际比例缩放来查看变形.


   图5 某时刻簧片的总变形量云图



   图6 簧片反作用力随位移变化曲线


任何结构结果都应该被查询到, 如下图所示的等效应力:


   图7 某支架的等效应力云图



如果定义了接触, 接触工具可用来对接触相关结果进行后处理(压力, 渗透,摩擦应力, 状态等)。


   图8 橡胶模型自接触位置压力分布云图



   图9 橡胶模型自接触位置接触状态云图


如果定义了非线性材料, 需要得到各种应力和应变分量.


   图10 各种类型的应力、应变分量



   图11 塑性应变分布云图


通过以上步骤,我们就完成了Ansys高级非线性分析的基本流程。
