对于材料力学,目前市面上主流的书籍是孙训方教授编著的和刘鸿文教授编著的。网上现在流传一种观点:孙训方版材料力学适合土木专业,刘鸿文版材料力学适合机械专业,笔者认为这种观点不太准确,原因如下:1.不管是土木专业还是机械专业,材料力学的学习范围是相同的,都是对杆、梁、轴这样的1D构件在拉压、剪切、弯曲、扭转作用下的应力和位移进行计算;2.笔者在学习的过程中主要使用孙教授的材料力学,发现书中的内容也是和机械密切相关的。所以,不管是孙教授的还是刘教授的材料力学教材,都非常适合机械专业的学生学习。
一.材料力学解法:

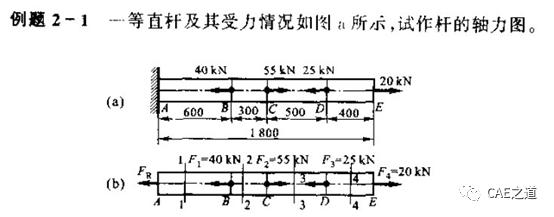

假定拉力为正轴力,根据材料力学中提供的解法——截面法:
1.求支反力:根据平衡关系,可得支反力FR=10kN;

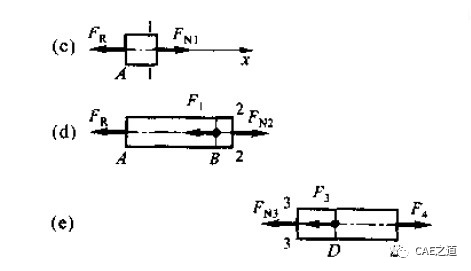

2.截面法:
根据每段杆件的平衡关系,可得:

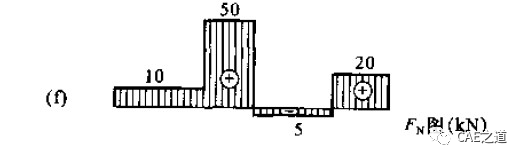

FN1=10kN;FN2=50kN;FN3=-5kN;FN4=20kN,轴力图如下:
二.ANSYS解法:
使用ANSYS求解该问题时,我们从以下几个方面入手:
1. 确定分析类型:根据例题所示结构,确定分析类型为静力学分析;
2. 确定单元类型:该结构为拉压杆,结果需要输出轴力图,因此分析时使用beam单元;

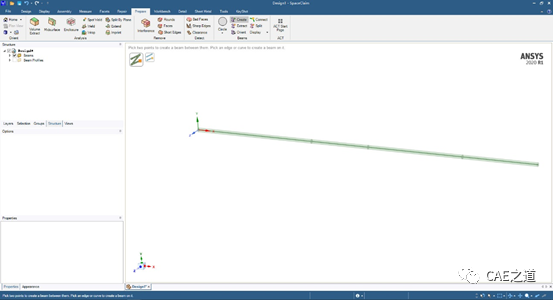

Step1:在SCDM中创建线体模型:

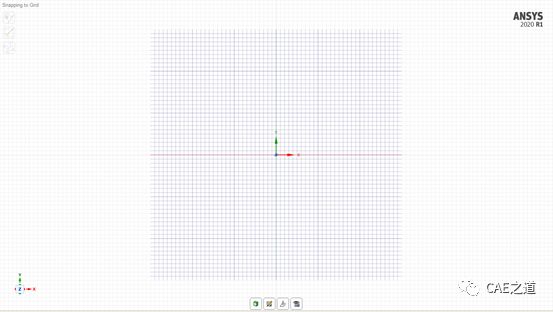

1.将草绘平面设置为Z面(根据自己习惯,选择草绘平面);

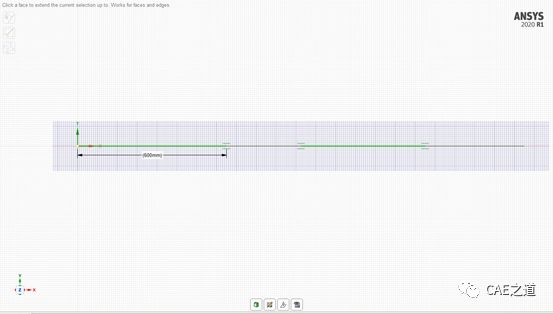

2.根据题目所示几何尺寸,草绘四条线(草绘四条线,产生五个点,方便在后续步骤中施加四个载荷和一个约束);
3.为线赋予截面,完成线体建模(由于主要计算轴力,因此截面形状和几何尺寸我们可以随意设置一种,笔者在此使用默认圆截面);
4.为了保证四个线体连接处的节点连续,需要在选择share命令进行重合拓扑共享;
Step2:在WB中创建载荷及约束:

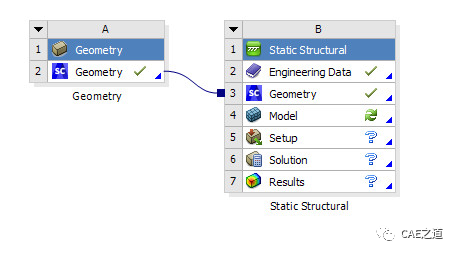

1.搭建分析流程:
2.网格划分:自由网格划分,网格尺寸设置为10mm。由于建立的是线体模型,WB在网格划分时自动赋予BEAM188单元;

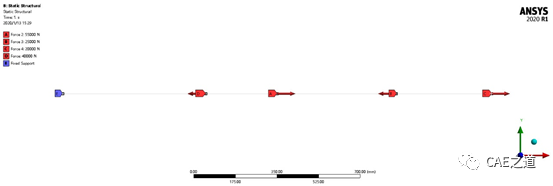

3.施加载荷及约束:
Step3:
求解及后处理:
1.求解;

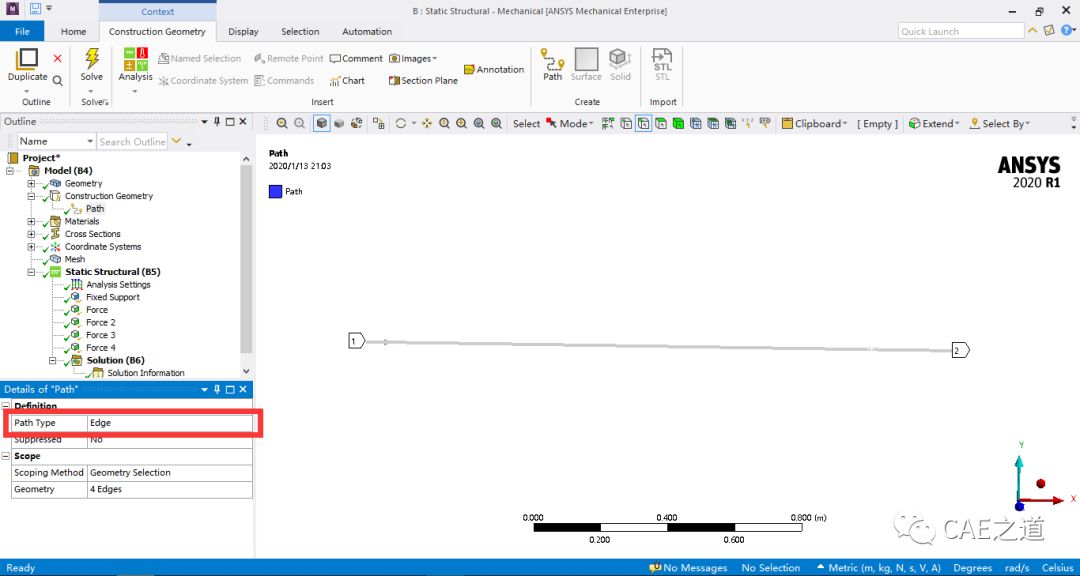

2.建立路径:由于我们需要绘制轴力图,所以我们需要建立一个path,将结果映射到path上;右键Model(B4)→insert→construction geometry→path,然后在Details of path中将path type切换为edge,依次选择建立的四根线体,点击apply确定选择。

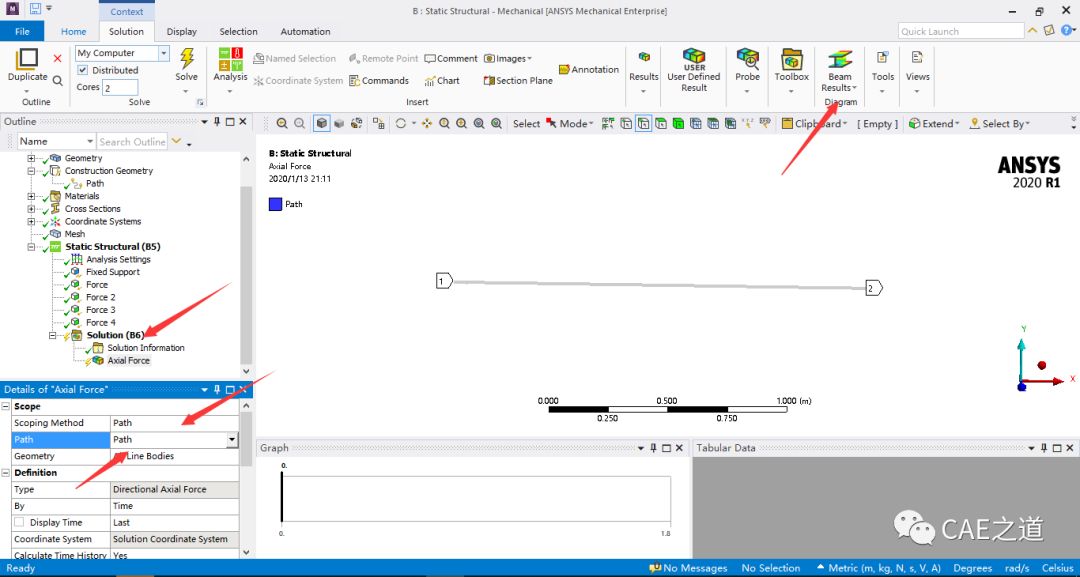

3.提取结果:点击Solution(B6),并选择Beam Results中的Axial Force;在Details of Axial Force中,将Scoping Method改为Path,并在path中选择上一步建立的“path”。最后右击Solution(B6),选择Eevaluate All Results,提取结果。

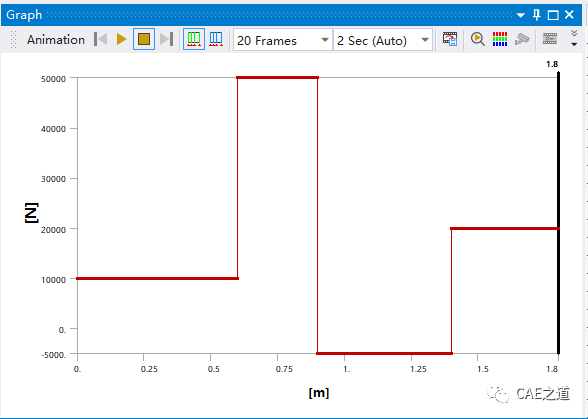

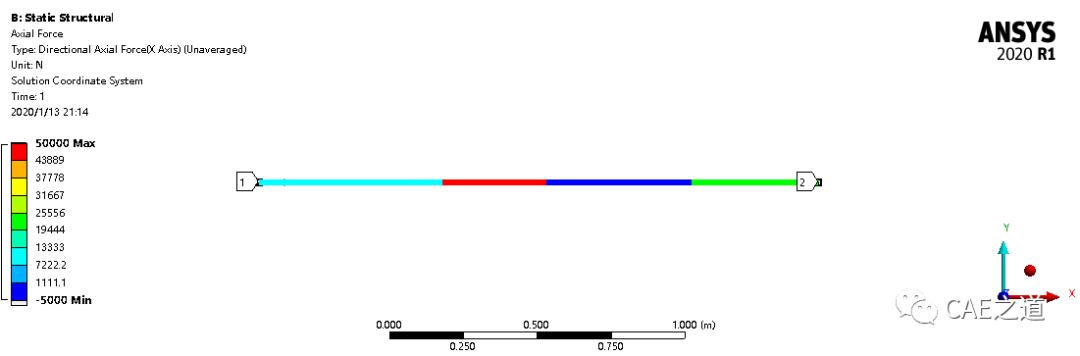

在图形区,我们可以看到计算的轴力结果;在Graph中,我们可以看到轴力图。与材料力学解法得到的结果完全一致。
至此,该例题求解完毕。
