快速解决SOLIDWORKS Electrical电气设计的五个常见问题方法汇总

1.电气工程语言变成了英文，如何修改回中文

问题产生原因：打开国外客户或者同事的SOLIDWORKS Electric图纸时，发现图纸语言不是中文，需要翻译。

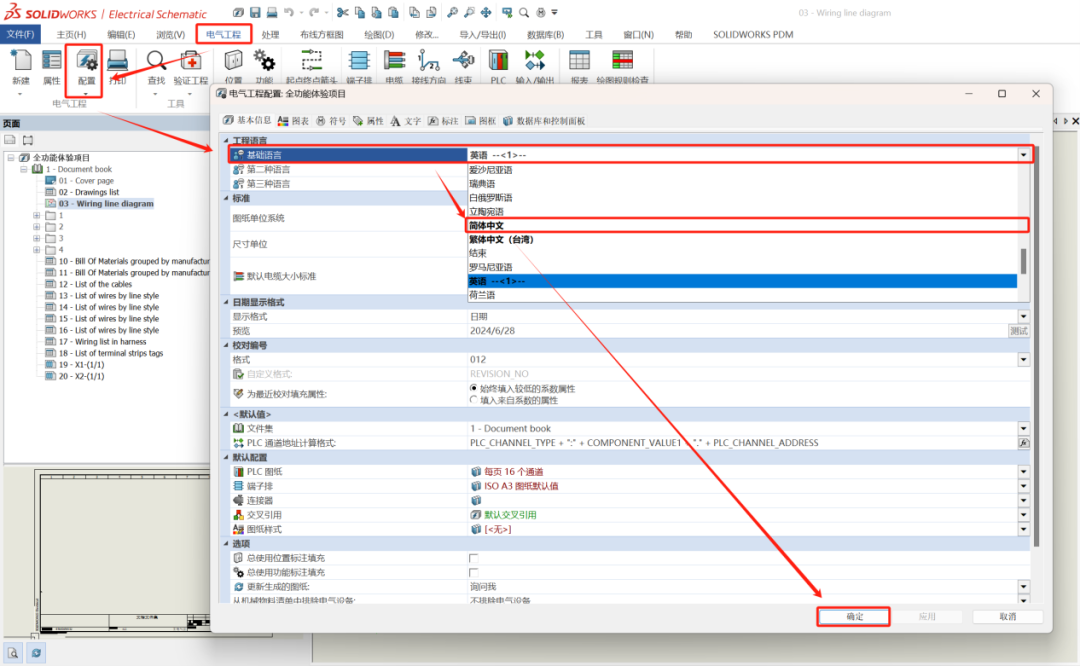

解决方法：电气工程中点击“配置”，选择基础语言中的简体中文，修改完成后选择确定。

2.修改原理图符号后，原理图中的符号仍显示原样式。

问题产生原因：有时已经在图纸中插入了符号，但是符号有些地方需要变动，但是改了符号之后，图纸中并没有发生相应的改变。

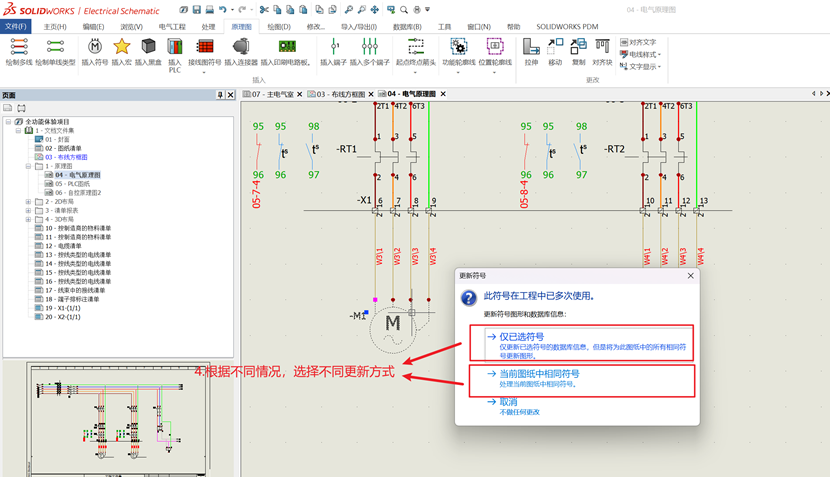

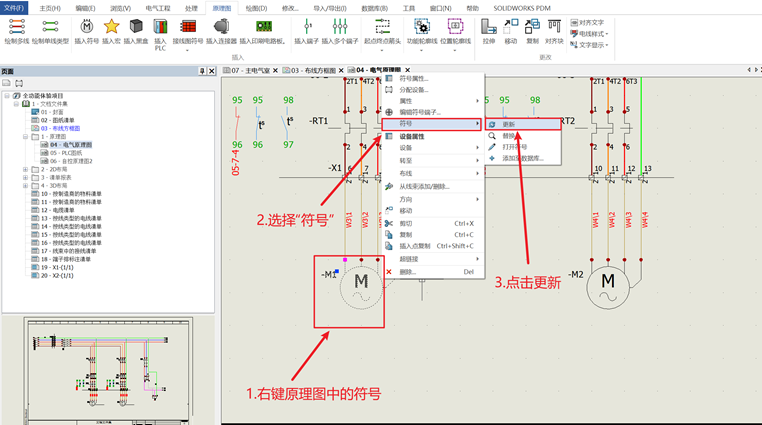

解决方法：右键原理图中的符号，选择“符号”，点击更新，根据不同情况选择不同的更新方式。

3.移动图纸后，图纸编号没有按顺序排列。

问题产生原因：删除图纸或拖动了图纸造成了图纸编号的顺序不连续，需要快速排列图纸编号。

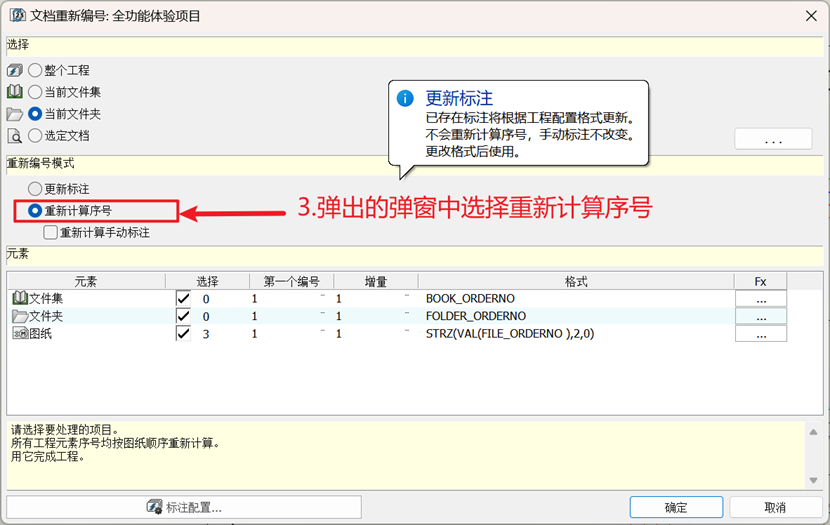

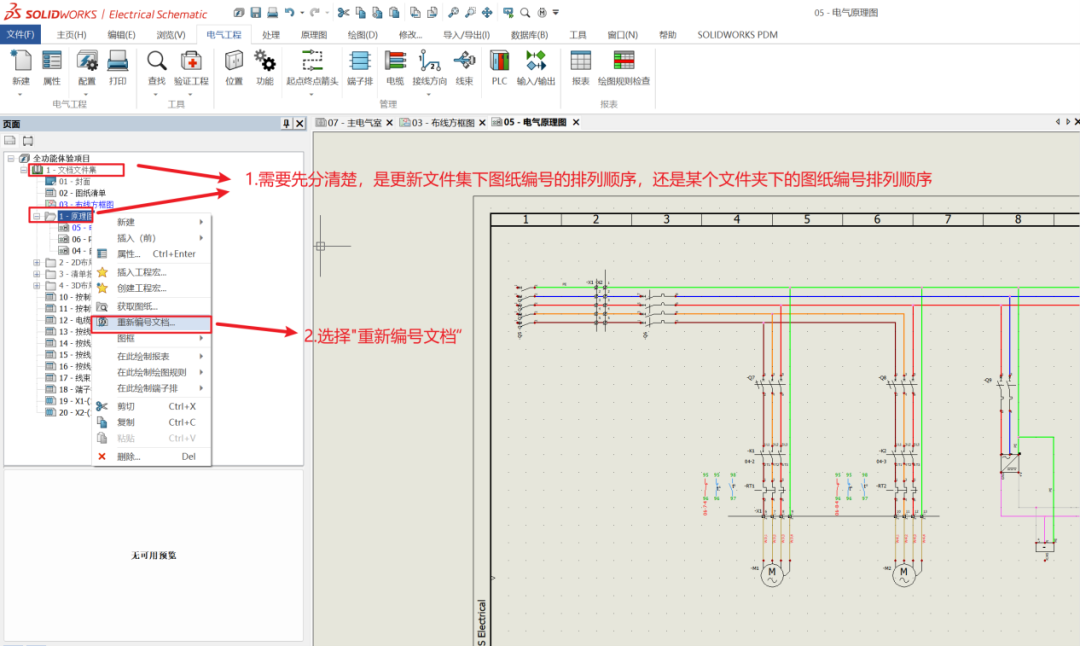

解决方法：需要理清，是要更新整个文件集图纸编号的排列顺序，还是只更新某个文件夹下的图纸编号排列顺序，理清后，右键选择“重新编号文档”，弹出的弹窗中选择重新计算序号。

4.如何在同一个电气工程中对当前状态做记录，以便后续查找\回溯该状态。

问题产生原因：因为SOLIDWORKS Electrical软件是实时保存，所以每次做修改后，对图纸另存为出来做备份不太理想，不便于查询、回溯历史图纸。

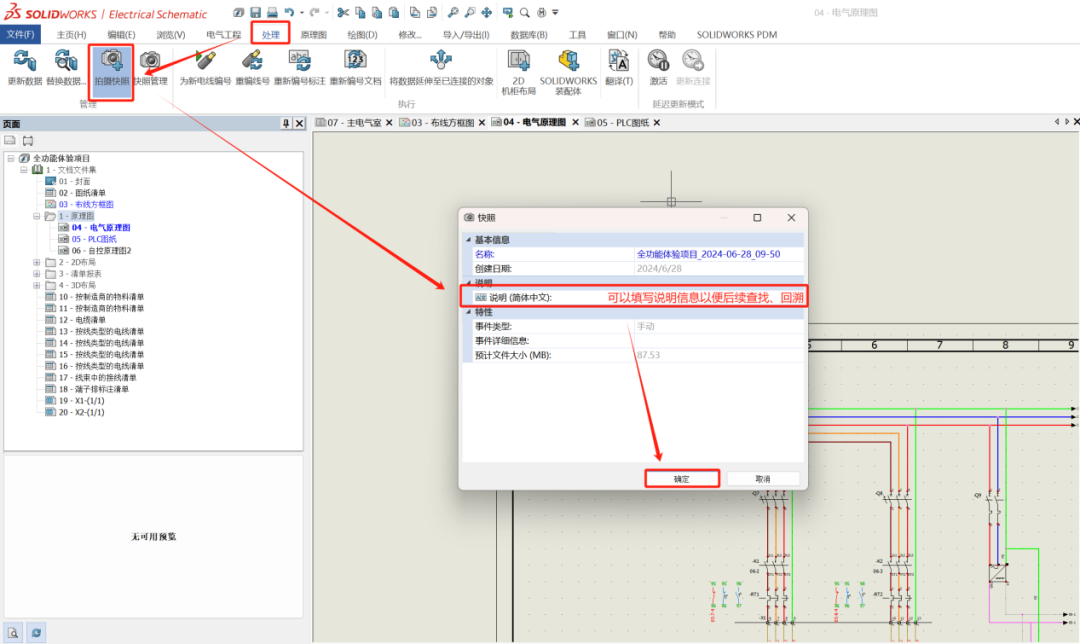

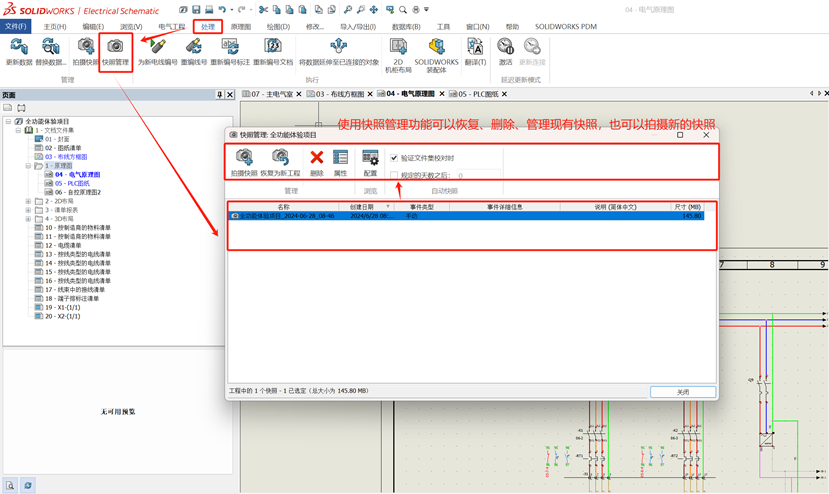

解决方法：使用“处理”中的“拍摄快照”功能可以保存当前状态并做一个记录。使用“快照管理”功能可以恢复、删除、管理现有快照也可以拍摄新的快照。

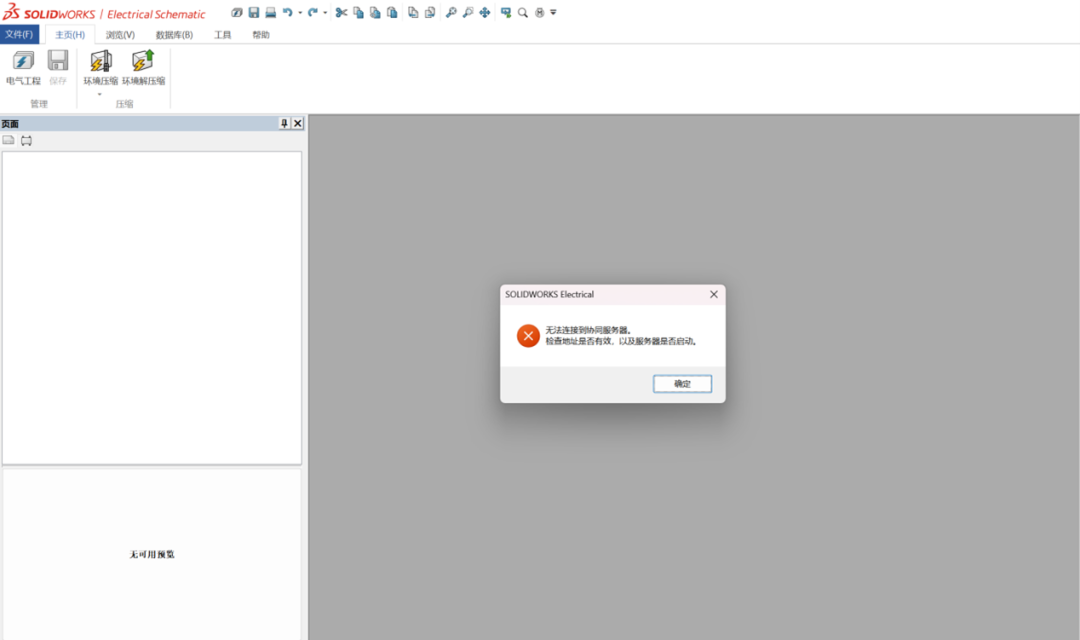

5.打开SOLIDWORKS Electrical时，提示“无法连接到协同服务器，检查地址是否有效，以及服务器是否启动”。

问题产生原因：由于系统更新或者杀毒软件清理垃圾插件等等操作,有可能导致协同服务器连接不上。

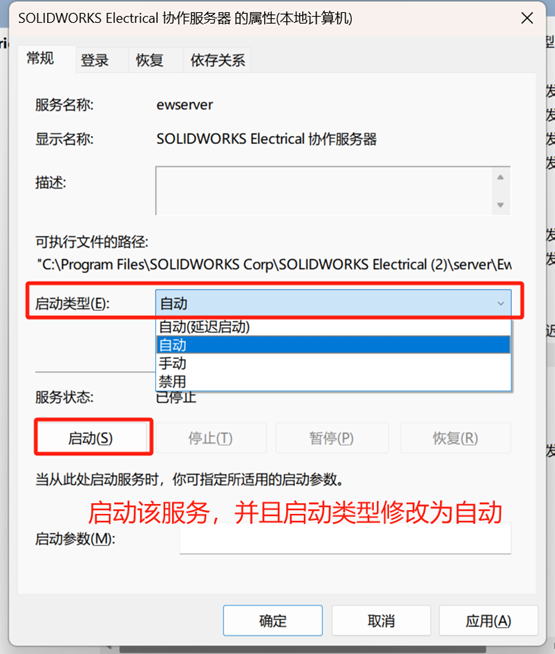

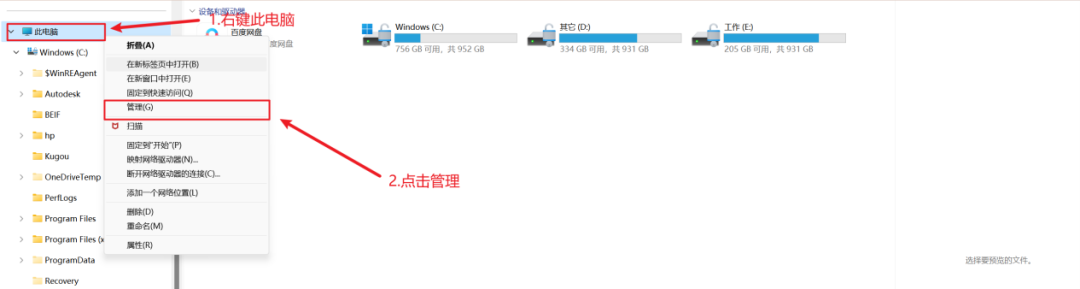

解决方法：资源管理器中，右键“此电脑”点击“管理”，进入计算机管理页面，选择“服务”，找到并且右键“SOLIDWORKS Electrical协作服务器”，点击“属性”，进入“SOLIDWORKS Electrical协作服务器”属性后，启动该服务，并且启动类型修改为自动。
