SOLIDWORKS工程图常见问题及解决方案

SOLIDWORKS在操作工程图过程中可能会遇到一些问题，如保存工程图、工程图剖视、孔标注、保存PDF出错等等问题，这里我就总结一下这些问题的解决方法，希望对大家有所帮助。

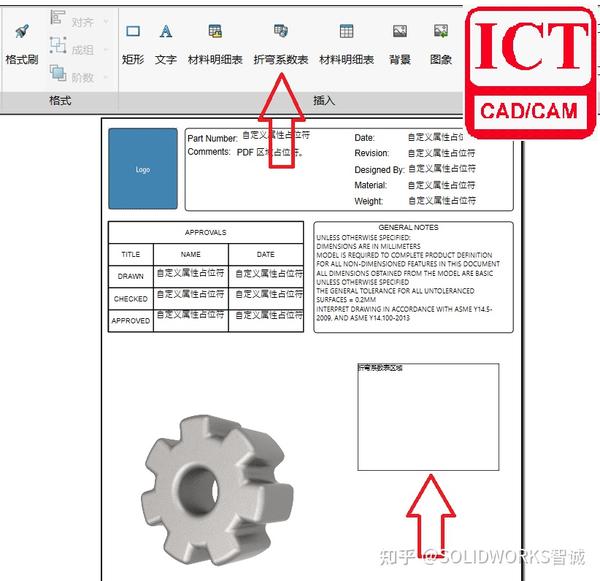

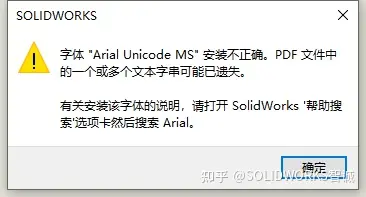

1、在保存工程图为PDF格式时出现以下报错：

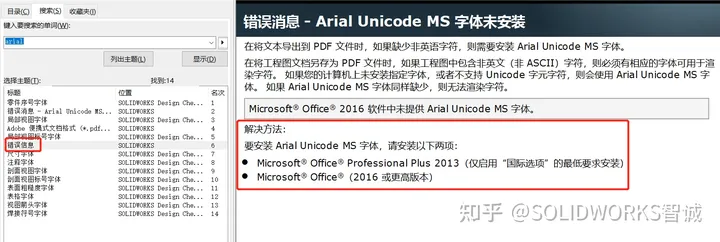

解决方案：根据提示所说在solidworks帮助搜索对应的字体，然后它就会告诉你要去安装对应的字体。

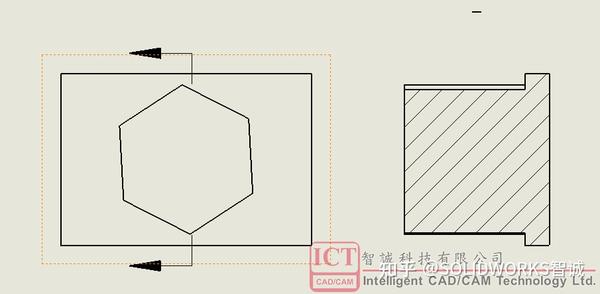

2. 工程图正常剖视，但是剖视的标号却没有了。

解决方案：

l 检查左边的属性窗口的标号是否被删除。

l 如果没有被删除，那第二种方法是重置SOLIDWORKS注册表。然后再重启软件打开文件来测试一下看看标号有没有找回来。

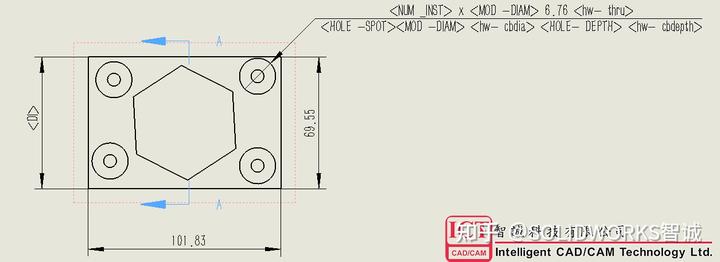

3. 在进行孔标注时发现，有些符号变成一堆字母了。

解决方案：

（1）查看符号库路径是否正确。有些用户重装软件时更改路径或者卸载了当前版本去安装其他版本时，往往会造成符号图库的路径关联错误，这时候就要重新关联回去。

（2）路径正确的情况下，查看符号图库文件是否存在，如果不在了，可以在网上找到此文件将其放回该路径下，或者在其他用户电脑里拷贝出来放在自己的路径下。

如果无法找到相关文件放入自己电脑，可以在路径下新建一个.txt的文件，然后将下面文字复制进去并保存。

Description

零件号

数量

修订

Material

Weight

光洁度

StockSize

测量单位

成本 - 总成本

成本 - 材料成本

成本 - 制造成本

成本 - 材料名称

成本 - 模板名称

成本 - 库存类型

成本 - 库存大小

成本 - 成本计算时间

制作或购买

完工时间

检查者

检查日期

绘制者

绘制日期

工程核准

工程核准日期

制造核准

制造核准日期

质量检查核准

质量检查核准日期

卖方

VendorNo

客户

项目

状态

完成日期

公司名称

部

处

组

作者

拥有者

来源

IsFastener

RouteOnDrop

SW-Part Number

DoNotSpin

PunchID

----AEC Classification----

IFC

Omniclass

Uniclass2015

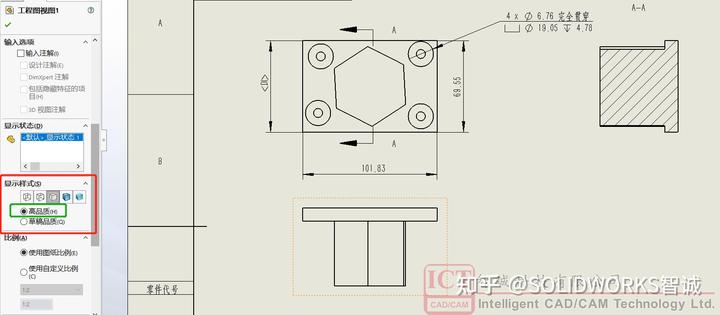

4. 工程图另存为PDF后，模型边线的颜色很浅。

解决方法：将所有视图的显示样式改为高品质即可以。

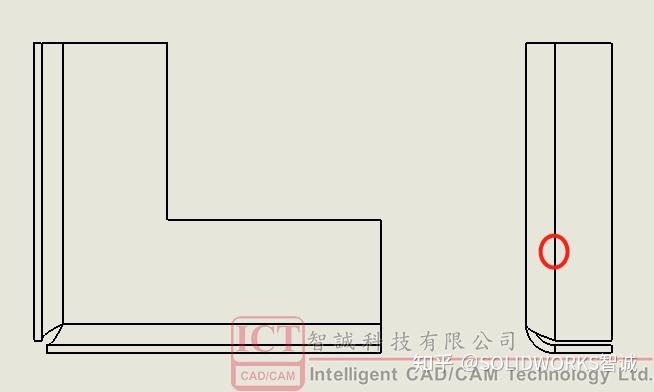

5. 如何去掉钣金的折弯圆角切边，当切边存在时有时候会干扰其他人员读图，从而在生产中造成不必要的浪费。

解决方案：选择要去除切边的视图，然后右键选择切边不可见。
