在使用SOLIDWORKS 软件时你是否遇到过这些问题:
1、在建立一个SOLIDWORKS 装配体时,同时会出现两个同命名的零件,可能你一不小心就会选错零件。
2、你借用的零件A1,修改名字后成A2,修改A2尺寸,A1也随之更改。
接下来我们就来分析一下出现这些问题的原因:

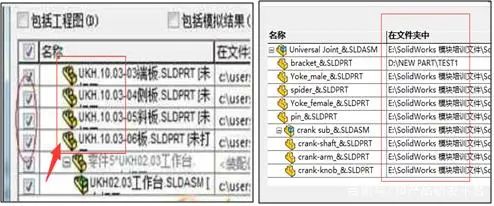

1、重命名现象:SOLIDWORKS软件中零件有两个名字(身份证),一个内部ID,(代码,我们看不到),一个是零件名称,(我们赋予它的名字),基于Windows操作习惯,不能同时存在两个相同名称的文件,SOLIDWORKS软件中的操作也是一样,就需要我们在起名的唯一性。
2、彼此关联现象:外部参考表示两个文档之间的连接,采用文件头部的指针来显示参考文件及它们的位置。这些都是绝对参考,即存在一个完整的路径,例如:D:\myfiles\bracket.sldprt。
以下就是解决这两种问题的解决方案,可根据自己情况试一下:

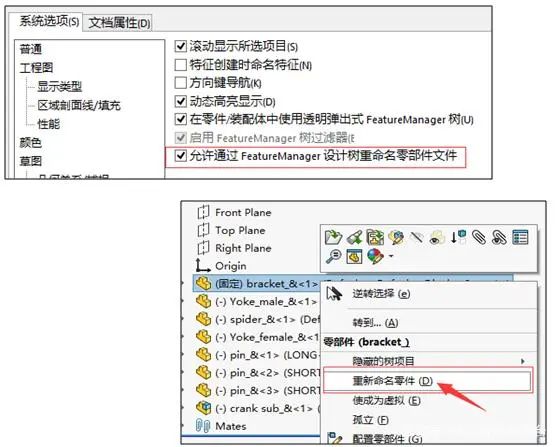

1、第一个问题好解决,可以在设计树中修改文件名,版本低的可以有其他解决方法:
平常修改文件名:运用SOLIDWORKS Explorer工具重命名文件。
此种方法操作有点麻烦,必须找到文件位置,如果藏得比较深的话,痛苦更甚。
2、第二个问题,A2与A1之间的关联关系可以用打包功能解决。
两个装配体不能只用**、粘贴就完成,虽然总装配体名字修改了,但零件没有任何变化,即使你用同样**、粘贴零件之间也会彼此之间关联。
运用打包功能:
首先改变装配体的保存位置;查找文件相关位置,(零件在哪个文件夹下),其次可以添加前缀、后缀增加文件名的唯一性;还可以通过选择/替换按钮,改变文件名称。(适用于零件名称有统一的名称时)
