ANSYS Workbench五种常见接触类型解析

接触属于一种非线性问题,其中非线性问题主要有三种:几何非线性、状态非线性与材料非线性。而接触就是属于状态非线性行为,当两接触体间互相接触或分离时会发生刚度的突然变化,也就是状态改变的非线性行为。

接触物理意义上一般有三种特性,不渗透、可传递法向压缩力和切向摩檫力、通常不传递法向拉伸力。

ANSYS Workbench会通过不同的接触公式来阻止接触产生渗透。

譬如罚函数方程:


增广拉格朗日方程:


其中Fnormal为接触力,Knormal为接触刚度,xpenetration为穿透量。

因为有额外因子λ,使得增广拉格朗日法比罚函数法对接触刚度更不那么敏感。一般而言,接触刚度越高,穿透量越小。

在ANSYS Workbench里的Mechanical一共有五种接触类型。

如果在静力学分析中,在Geometry内有模型的情况下,打开Model分析界面。

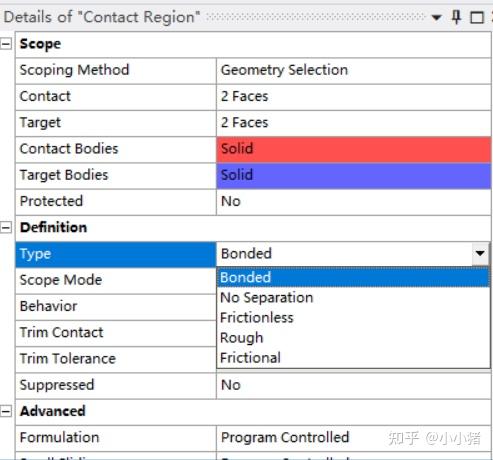

在左侧分析树中能看到有Connections,该位置可以添加接触,即Contact。

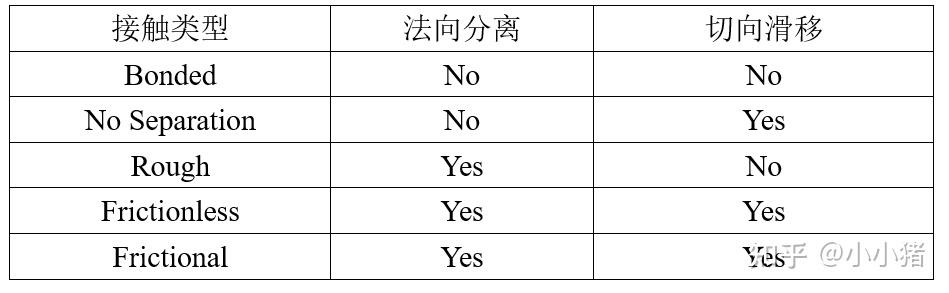

五种接触类型分别是Bonded(绑定),No Separation(不分离),Frictionless(无摩擦),Rough(粗糙)和Frictional(摩擦)。


其中,Bonded为绑定约束,即不能有法向分离也不能有切向滑移。绑定约束可以理解为两个实体焊接在一块,认为是一体的;

No Separation为不分离约束,不允许有法向分离,但允许有少量的切向滑移;

Rough为粗糙接触,正好与不分离约束相反,该接触类型允许有法向分离,但不允许有切向滑移;

无摩擦约束Frictionless则既允许有法向分离同时也允许有切向滑移;

摩擦约束Frictional同样允许有法向分离与切向滑移,这种接触类型应用的较多,但需要设置摩擦系数。


根据不同的应用场合,判断是否存在法向分离和切向滑移,再根据切法向的情况选用合理的接触类型即可。
