ANSYS六种接触类型的含义、解读与应用

接触非线性问题是一种常见的工程问题，ANSYS具备强大的接触非线性计算功能，今天和大家聊聊ANSYS Workbench环境下接触类型（Contact Type），也称为接触模式的含义与选择方法

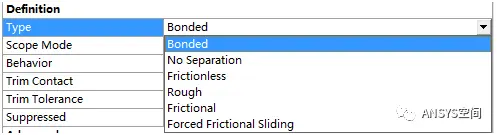

图1 接触作用模式设置面板

如图1给出了接触作用模式设置面板，ANSYS Workbench环境，对结构计算共提供了以下六种接触作用模式：

（1）Bonded，即绑定接触。

该接触类型约束接触面和目标面的法向与切向运动，实现了将不同的体连接到一起的功能，主要用于不同部件的连接，例如焊接连接模拟，此外也可以使用不同单元类型的连接，如壳体和实体，梁和实体单元的连接。

（2）No Separation，即不分离接触。

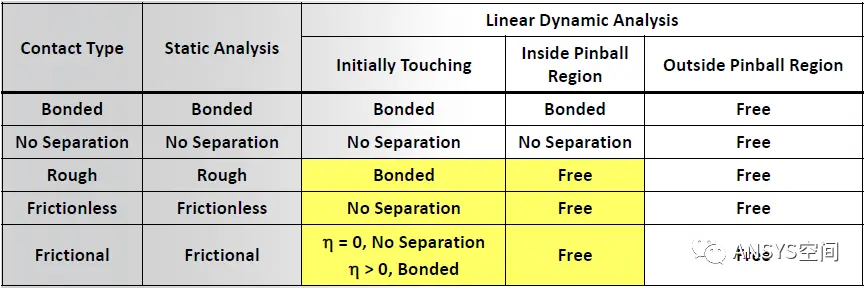

该接触类型约束接触面和目标面的法向，接触面和目标面的切向可以自由度运动等同于切向为无摩擦自由滑动。由于（1）和（2）这两种接触作用模式，在接触面和目标面法向始终保持接触状态，因此这两种作用模式，也称为线性接触模式，也是线性结构动力学中支持的接触作用模式，例如模态分析，谐响应分析，随机振动分析和响应谱分析等。

如图所示

（3）Frictionless，即无摩擦接触。
