ANSYS安装
1、找出你的计算机名及MAC地址，查找方法很多，供参考：
a) 计算机名：开始－我的电脑－属性－计算机名，可以看见“完整的计算机名称”
b) 在DOS命令提示符下ipconfig/all查到网卡的物理地址，修改时不加中间的杠，如果有2个地址，就要那个00开头的那个，不要冒号“：”。
2、编辑ansys.dat文件：
把ANSYS 10.0内的MAGNiTUDE目录打开，然后用记事本编辑ansys.dat文件，只需要修改第一行！其中“host”用计算机名代替，“00000000000”用MAC地址（12位）代替。
3、生成license.dat：
运行keygen.bat，即可立即生成一个license.dat文件。
4、安装ANSYS，全部按默认点击即可。
当出现“Is this a license server machine? ”点“是”。接着下一步点击“否”，其余全部按默认点击“是”，完成整个安装过程。
5、设置环境变量：
开始－我的电脑－属性－高级－环境变量－新建，变量名：ANSYSLMD_LICENSE_FILE，变量值：1055@host (其中“host”用你的计算机名代替！)
6、重新启动计算机。
以下是配置工作。复制MAGNiTUDE目录下的license.dat文件到ANSYS10.0的安装目录"Ansys Inc"->"Shared Files"->"Licensing"->"intel"下在"intel"文件夹下；
再建立一个文件，用文本文件就行，文件名必须是英文，然后把扩展名“.txt”改成“.log”，"XX.log"备用。（启动失败时以下重新配置）
1、配置license服务：
开始－>程序－>"ANSYS FLEXlm License Manager" －>"FLEXlm LMTOOLS Utility"->"Config Services" "Service Name"选"ANSYS FLEXlm License Manager"
以下3项分别是建议手动找到那3个文件
C:\Program Files\Ansys Inc\Shared Files\Licensing\intel\Lmgrd.exe
C:\Program Files\Ansys Inc\Shared Files\Licensing\intel\license.dat
C:\Program Files\Ansys Inc\Shared Files\Licensing\intel\XX.log 然后点击“Save Service”。
2、启动license服务：
在"Start/Stop/Reread-Start Server!"卡片里，点击"Start Server"显示启动成功"Server Start Successful."。
3、运行ANSYS，OK.
ANSYS与Pro/E的集成
①、设置ANSYS 与Pro/E的接口选择"程序"ANSYS l0.0 →Utilities →ANS_ADMIN ，打开ANS_ADMIN 10.0 管理器，选取" Configurrationoptions" 后点"OK" 确定
②、在Configuration options 配置选项对话框中选择Configure Connection for Pro/E 的连接，点"OK" 确定
③、在随之打开Configure ANSYS Connection forpro/E的对话框中将ANSYS Product 设置为ANSYS Multiphysics. 而图形显示设备Graphics devicename设置为WIN32;
④、最后在Pro/E 安装信息"Pro/ Engineer installation path" 对话框中输入Pro/E在本计算机中的安装路径如E:/ProeWildfire 3.0, " Language used with Pro/Engineer" 选项用默认的"usascii,点击"K" 成ANSYS 与Pro/E的接口设置。
⑤、出现对话框提示在Pro/E目录下成功建立了一个protk.dat 文件，点击确定即完成配置。
⑥、打开Pro/E，在菜单管理器中这时多出两个选项分别是ANS Config 和ANSYS Geom,这表明已经将ANSYS集成在Pro/E之中了
(1) 用Pro/E的造型模块完成三维造型，为了便于在ANSYS进行单位的处理，在Pro/E中制作的模型统一用m/kg/s。设置尺寸精度：工具->选项->环境：Enable_absulute_accuracy=yes
(2) 在完成接口设置后，点击的菜单"ANSYS Geom" 就会自己启动ANSYS l0.0 ，再点击使用Plot->Volumes，可完成模型导入ANSYS。导入后输入命令/units，SI
或者直接将Pro/E三维模型复制到ANSYS工作目录下，退出Pro/E；然后在ANSYS下使用INPUT->Pro/E直接读入模型，再使用Plot->Volumes来显示模型，必须有.anf文件才行。
ANSYS工作空间设置：
ANSYS 10.0->ANSYS Product Launcher->Customization Preferences->Memory：Database 256M

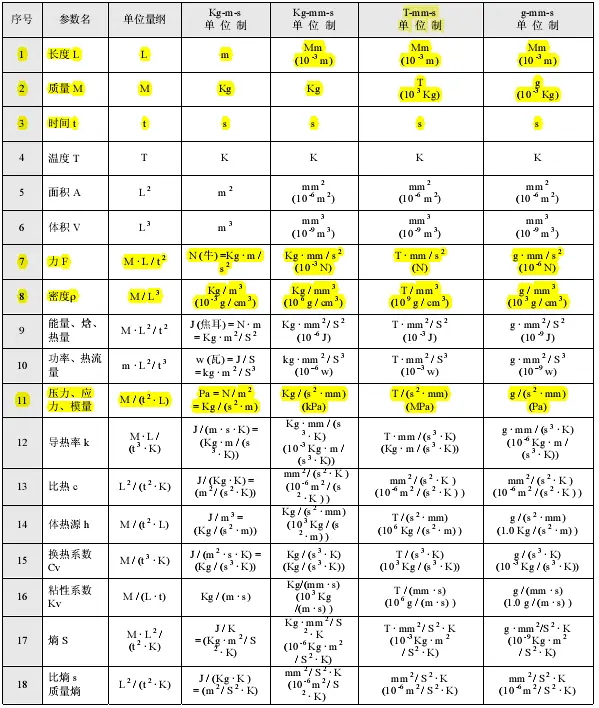

单位制换算
ansys中单位制的换算汇总
ANSYS模态分析步骤
第1步： 载入模型
Plot>Volumes，输入/units，SI（即统一单位M/Kg/S）。若为组件，则进行布尔运算：Main Menu>Preprocessor>Modeling>Operate>Booleans>Glue(或Add)>Volumes
第2步：指定分析标题/工作名/工作路径，并设置分析范畴
1 设置标题等Utility Menu>File>Change Title/ Change Jobname/ Change Directory
2 设置分析范畴 Main Menu>Preference，单击 Structure，OK
第3步：定义单元类型
Main Menu>Preprocessor>Element Type>Add/Edit/Delete，→Element Types对话框，单击Add→Library of Element Types对话框，选择Structural Solid，再右滚动栏选择Brick 20node 95，然后单击OK，单击Element Types对话框中的Close按钮就完成这项设置了。
第4步：指定材料性能
Main Menu>Preprocessor>Material Props>Material Models→Define Material Model Behavior，右侧Structural>Linear>Elastic>Isotropic，指定弹性模量EX、泊松系数PRXY；Structural>Density指定密度。
第5步：划分网格
Main Menu>Preprocessor>Meshing>MeshTool，出现MeshTool对话框，一般采用只能划分网格，点击SmartSize，下面可选择网格的相对大小，保留其他选项，单击Mesh出现Mesh Volumes对话框，其他保持不变单击Pick All，完成网格划分。当内存不足时，取消SmartSize
第6步：进入求解器并指定分析类型和选项
Main Menu>Solution>Analysis Type>New Analysis，出现New Analysis对话框，选择Modal，OK。
Main Menu>Solution> Analysis Type>Analysis Options，将出现Modal Analysis对话框，选中Subspace模态提取法，在No. of modes to extract处输入相应的值（一般为5或10），单击OK，出现Subspace Model Analysis对话框，输入Start Freq值，即频率的起始值，其他保持不变（也可输入End Frequency，即输入频率范围；此时扩展模态仅在此范围内取值），单击OK。
第7步：施加边界条件
Main Menu>Solution>Define loads>Apply>Structural>Displacement，出现ApplyU，ROT on KPS对话框，选择在点、线或面上施加位移约束，单击OK会打开约束种类对话框，选择（All DOF，UX，UY，UZ）相应的约束，单击apply(多次选择)或OK即可。
第8步：指定要扩展的模态数
Main Menu>Solution>Load Step Opts>ExpansionPass>Single Expand>Expand Modes，出现Expand Modes对话框，在No. of modes to expand 处输入第6步相应的数字，单击 OK即可。
注意：在第6步NMODE No. of modes to expand输入扩展模态数后，第8步可省略。
第9步： 进行求解计算
Main Menu>Solution>Solve>Current LS。浏览在/STAT命令对话框中出现的信息，然后使用 File>Close关闭该对话框，单击OK。在出现警告（不一定有）“A check of your model data produced 1 Warning。 Should the SOLV command be executed?”时单击Yes，求解过程结束后单击 close。
第10步： 列出固有频率
Main Menu>General Postproc>Results Summary。
第11步：动画显示模态形状
查看某阶模态的变形，先读入求解结果。执行Main Menu>General Postproc>Read results>first Set，然后执行1.Main Menu>General Postproc>Plot Results>Deformed Shape，在弹出对话框中选择“Def+undefe edge”
或执行2.PlotCtrls>Animate>mode shape，出现对话框，左边滚动栏不变，在右边滚动栏选择“Def+undefe edge”，单击OK，可查看动画效果。如果需要看其他阶模态，执行Main Menu>General Postproc>Read results>Next Set，重复执行上述步骤即可。
第12步：结束分析SAVE_DB; Main Menu>Finish
谐响应分析步骤
full（完全法）允许定义各种类型的荷载；预应力选项不可用；
reduced（缩减法）可以考虑预应力；只能施加单元荷载（压力，温度等）
mode superposition(模态叠加法)通过对模态分析得到振型（特征向量）乘以因子并求和来计算出结果的响应，可以包含预应力，可以考虑振型阻尼，不能施加非零位移
模态叠加法
第1步：模态分析，同上。
第2步：谐响应分析
Main Menu>Solution>Analysis Tape>New Analysis命令，选择Harmonic，进行谐响应分析。
Main Menu>Solution>Analysis Tape>Analysis Options，打开Harmonic Analysis设置对话框，设定“Solution method”为Mode Superposition，设定“DOF printout format”为Amplitud+phase，单击OK，在Maximum mode number文本框中输入与模态分析时所求阶数，单击OK。
第3步：定义载荷
Main Menu>Solution>Define loads>Apply>Structural>Force/Moment，选择在点或关键点（一般选关键点）出现对话框，只需选择方向Direction of force/mom以及设定载荷幅值（Real part of force/mom）
第4步：加载选项
Main Menu>Solution>Load Step Opts>Output Ctrls>Solu printout，在Item for printout control中选择Basic quantities ，在Print frequency中选择none，单击OK
Main Menu>Solution>Load Step Opts>Output Ctrls>DB/Results Files，在Item to be controlled中选择All items，在File write frequency中选择Every substep ，单击OK完成设置。
Main Menu>Solution>Load Step Opts>Time/Frequenc>Freq and Substeps，出现的对话框中：设定谐波频率范围Harmonic freq range；设定子步数Number of substeps(50以上)；选择加载方式，一般选用Stepped（Ramped载荷的幅值随各子步逐渐增长，Stepped在频率范围内的所有子步载荷将保持恒定的幅值）
第5步：求解
Main Menu>Solution>Solve>Current LS
第6步：查看结果
Main Menu>TimeHist Postpro 即可打开Time-History Variables，选择Open file，打开在模态分析时生产的结果，***.rfrq结果，以及***.db数据文件 单击【+】打开Add Time-History Variable，双击Nodal Solution>DOF Solution，选择X（或Y或Z，可多次选择）-component of displacement 单击OK，打开Node for Data，在文本框中输入在约束步骤时选取的点（注意旋转实体查看所选点），单击APPLY，然后单击【⌒】，在图像窗口就会出现随频率变化的曲线。
Main Menu>Finish
瞬态动力学分析步骤
第1步：前处理，如模态分析。
第2步：设定求解类型并加载
（1）求解类型：Main Menu>Solution>Unabridged Menu>Analysis Type>New analysis，选择Transient，然后选择Full，其他默认，单击OK。
（2）加载：a、施加约束或力，如模态分析。b、如需施加位移载荷，则先定义位移函数，并经此位移函数施加在变幅杆的大端面上。方法为：
(a)Main Menu>Solution>Define Loads> Apply>Functions>Define/Edit，出现Function Editor对话框，在Function Type中选择Single equation，在(X,Y,Z)interpreted in csys中选择0，表示选择直角坐标系，在Result中输入位移函数（如=5*10^(-6)*sin(2*{PI}*20000*{TIME}），然后保存。
(b)选择Main Menu>Solution>Apply>Functions>Read File，打开上述保存的文件，在Table parameter name中输入一个名字，单击OK。
(c)加载，Main Menu>Solution>Define loads>Apply>Structural>Displacement>On AREA，选择相应的方向，在Apply as中选择Existing table,然后选择OK，出现上步输入的名字，单击OK即可。
（3）设置初始条件：Main Menu>Solution>Define Loads> Apply>Initial Condit’n>Define，弹出Define Initial Conditions拾取菜单，在大端面拾取一节点（亦可拾取大端面上所有节点，结果一样），单击OK，弹出对话框，在Lab DOF to be specified 选择相应的方向，设置初始位移和初始速度（如位移载荷如上，则初始位移为0，初始速度为0.628）
（4）设置载荷步选项：
a、Main Menu>Solution>Load Step Opts>Output Ctrls>Solu Printout，FREQ= Every substep。
b、>Output Ctrls>DB/Resultts File，FREQ= Everysubstep。
c、Main Menu>Solution>Load Step Opts>Time/Frequency>Time-Time step，[TIME]=1/f，[KBC]=stepped。
d、>Time/Frequency>Time and Substps，[TIME]= 1/f，[NSUBST]=50或100即时间间距，需>20。
第3步：求解
Main Menu>Solution>Solve>Current LS
第4步：观察结果
进入时间历程后处理：Main Menu>TimeHist PostPro,弹出对话框，里面已有默认变量时间（Time）。其它同谐响应分析。
如果没有形成图形，可先关闭Time History Variables对话框，然后设置坐标，方法为： （1）Utility Menu>PlotCtrls>Style>Graphs>Modify Grid，弹出对话框在[/GRID]后选择X and Y lines，其他默认，单击OK；
(2)设置坐标Utility Menu>PlotCtrls>Style>Graphs>Modify Axes，在[/AXLAB]文本框中输入DISP，其他默认单击OK。
(3)绘制变量图：Main Menu>TimeHist PostPro>Graph Variables，在NVAR1后输入2，NVAR2输入3，NVAR3后输入4，单击OK就可显示出图形。
第5步：结束分析SAVE_DB; Main Menu>Finish
以上分析可关闭优化设置：Main Menu>Solution>Unabridged Menu>Load Opts>Solution Ctrl,弹出对话框，在【SOLCONTROL】后面选择Off，Pressure load 后选择Include。
另注意：以上分析不考虑非线性问题。如考虑非线性问题，则：在第2步增加：Main Menu>Solution>Analysis Type>Sol’n Control，在Baisc选项中选择Large Displacement Transient；在Nonlinear选项中单击Set convergence criteria,弹出对话框，单击Replace，设置Lab Convergence is based on，Value Reference value of Lab以及Tolerance about Value。
