Abaqus热应力分析实例教程

热应力分析在工程中十分常见,之前跟大家一起学习了用ansys进行热应力分析的方法,今天和大家一起学习如何采用Abaqus进行热应力分析。



一、问题描述

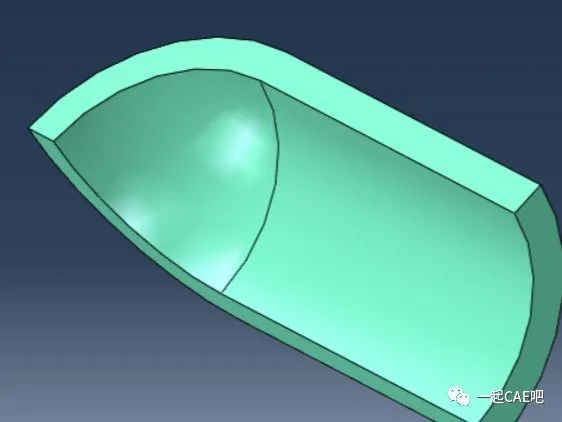

如下图所示的圆筒体带球形封头结构,其几何参数如下:

圆筒及封头外径:1000mm

圆筒及封头厚度:100mm

圆筒长度:1000mm

材料参数:

名称弹性模量泊松比导热系数线膨胀系数
单位MPa/W/(m·℃)1/℃
2000000.3351e-5


结构内部温度边界对流换热边界:换热系数 1000 W/(m^2·℃),环境温度为400℃。结构外表面温度边界为对流换热边界:换热系数 50 W/(m^2·℃),环境温度为25℃。

采用Abaqus进行热应力分析。由于该问题中温度只有边界条件,没有温度场分布,因此,在进行热应力分析之前,需先进行稳态温度场分析。



二、稳态温度场分析


01定义材料

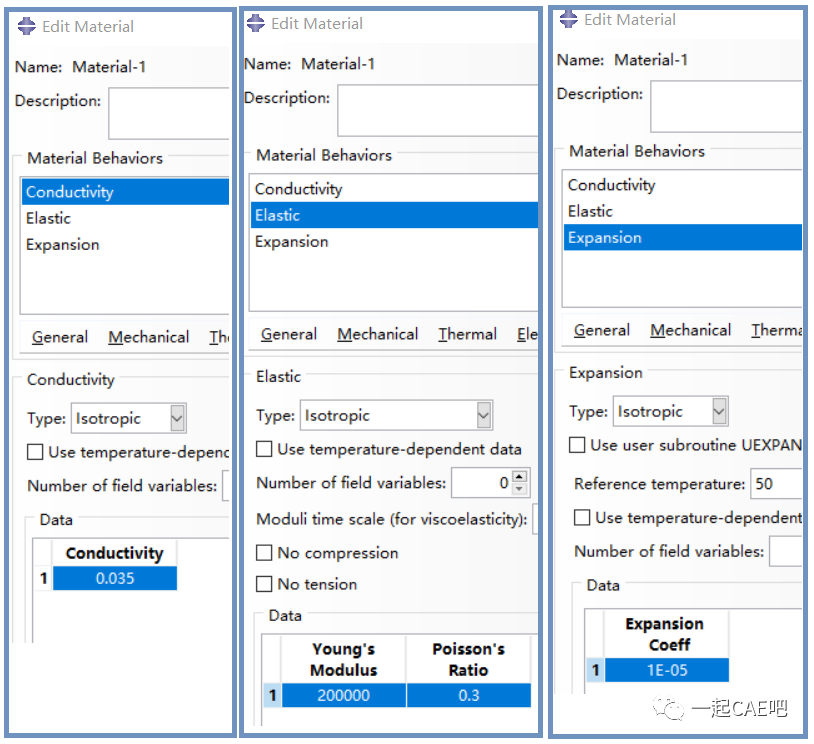

分别定义材料的导热系数、弹性模量、泊松比、热膨胀系数,如下图所示(由于使用的是mm制单位,相应的数值需要注意单位协调)。



02创建截面属性、赋予截面属性、模型装配

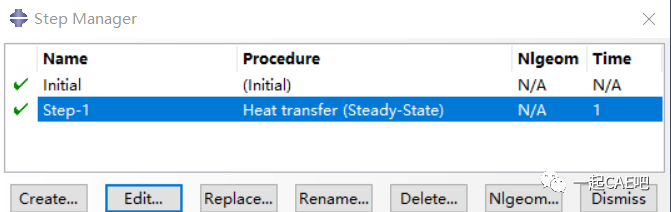

03创建稳态传热分析步(Step-1)



04定义对流换热边界

在Interaction中分别定义两个对流换热边界,注意对流换热系数的单位制换算。

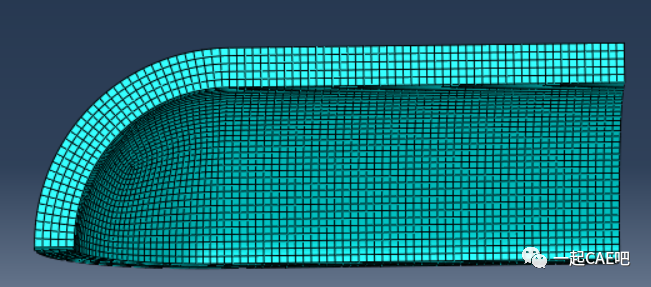

05划分网格

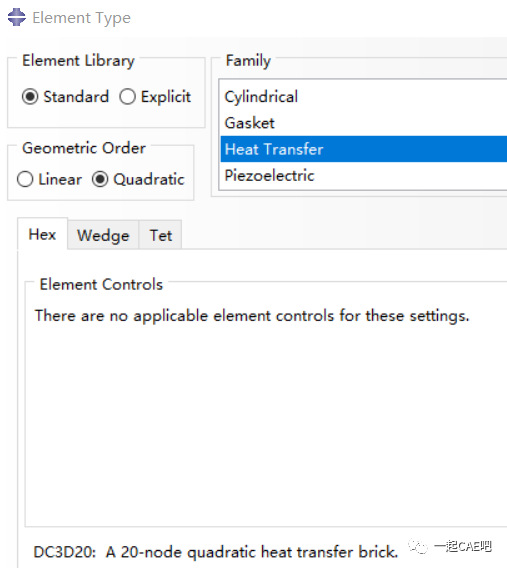

需要在Asign Element Type中指定单元类型为Heat Transfer。


06创建分析并提交计算

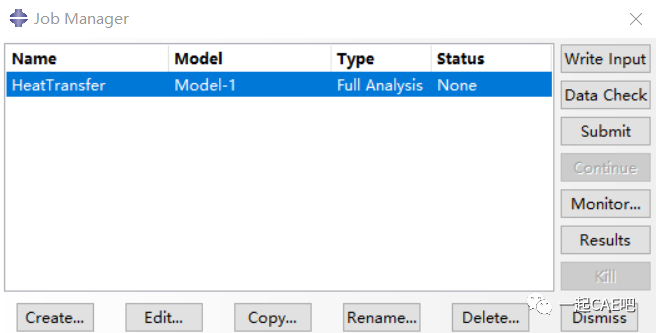

创建一个名为HeatTransfer的工作,并提交分析。

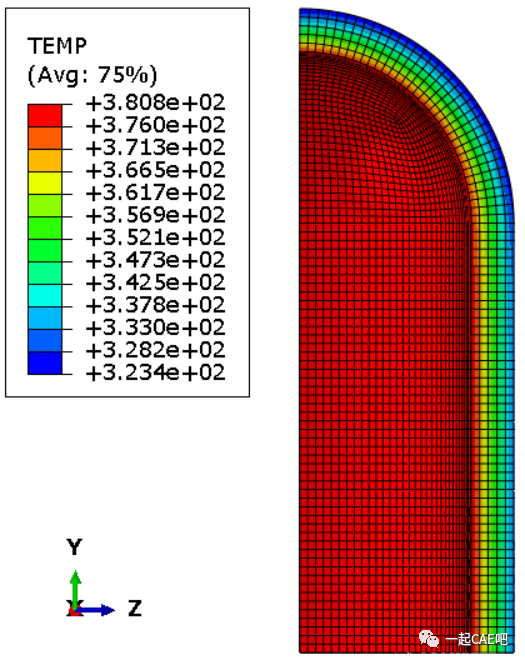

07查看温度场分布

温度场分布



三、热应力分析



01创建结构分析步

在Step Manager中将Step-1(Heat Transfer)抑制掉。

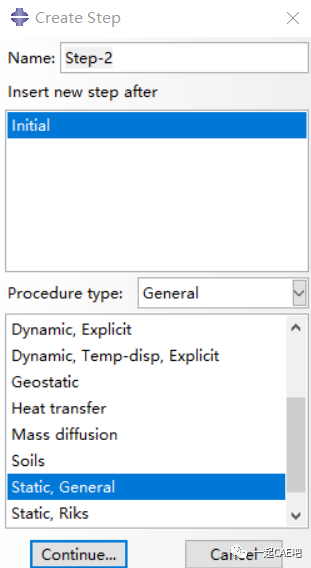

然后创建一个Step-2(Static,General)






02创建边界条件

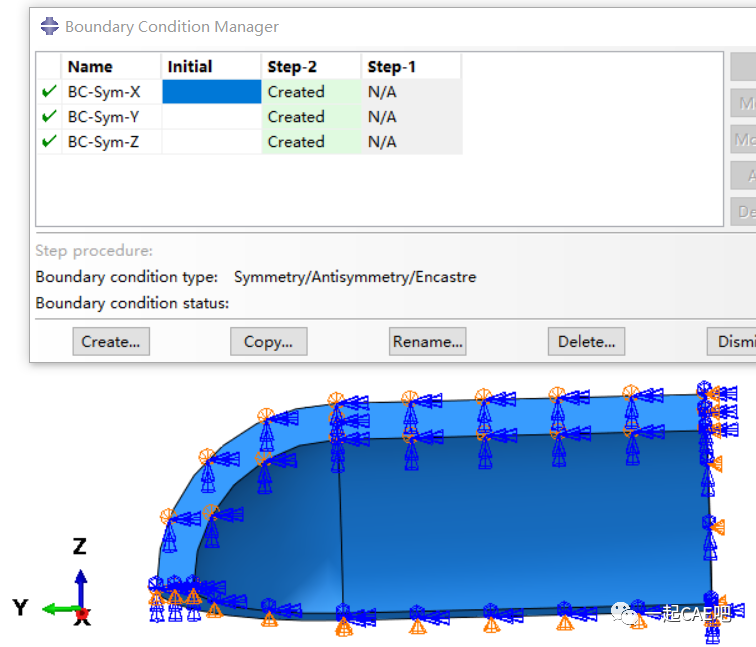

分别在三个方向的对称面上创建对称约束。




03施加温度场

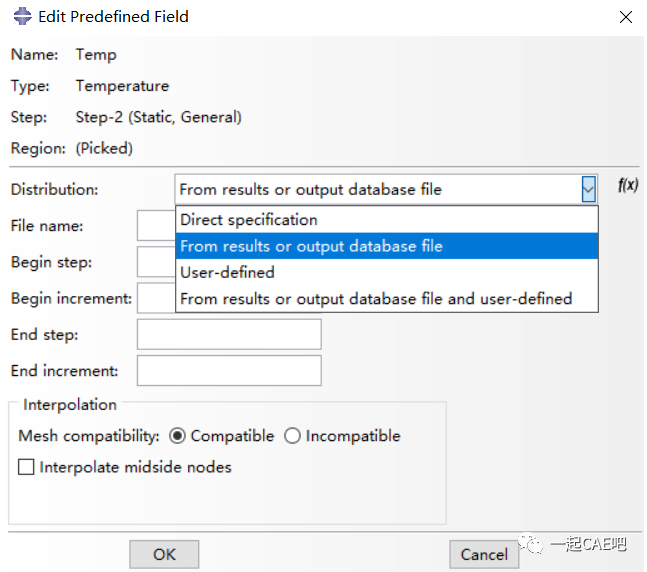

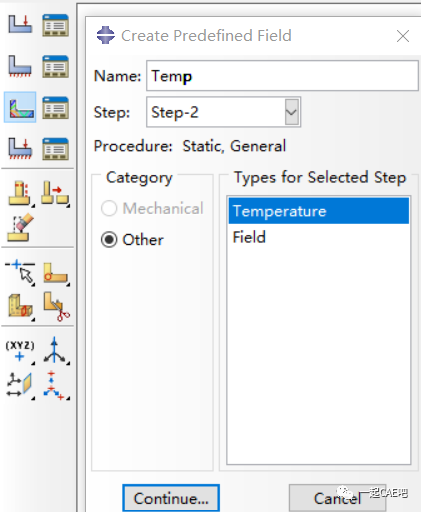

通过Create Predefined Field,选择Temperature。



Distribution选择From results or output database file。



点击File name后的打开文件目录按钮,选择之前分析生成的温度场结果文件HeatTransfer.odb。



04修改单元类型

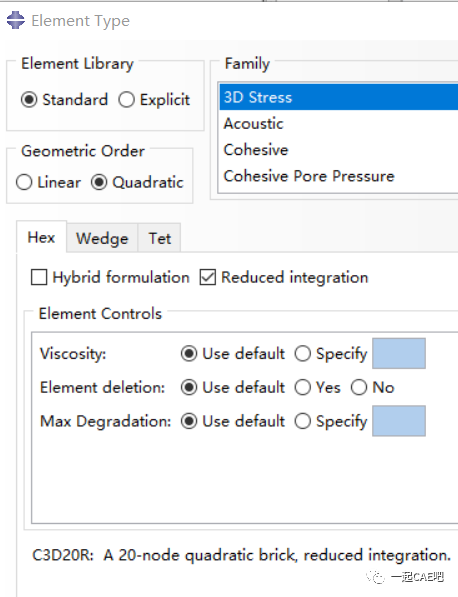

在Asign Element Type中指定单元类型为3D Stress。




05创建热应力分析工作

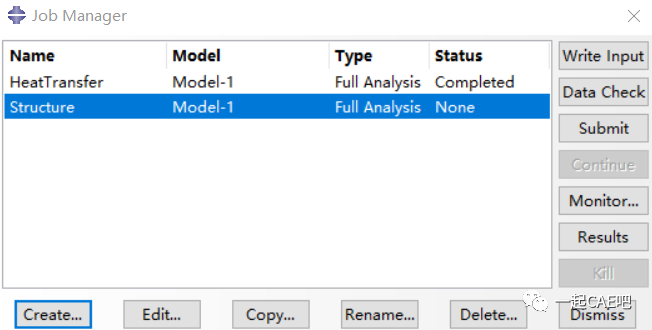

创建名为Structure的工作,提交计算。




06查看热应力、位移

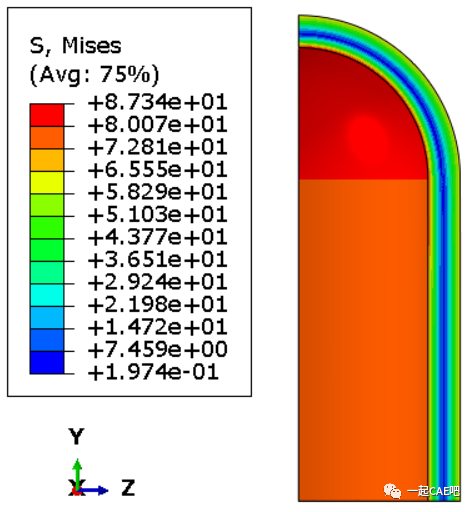

应力云图

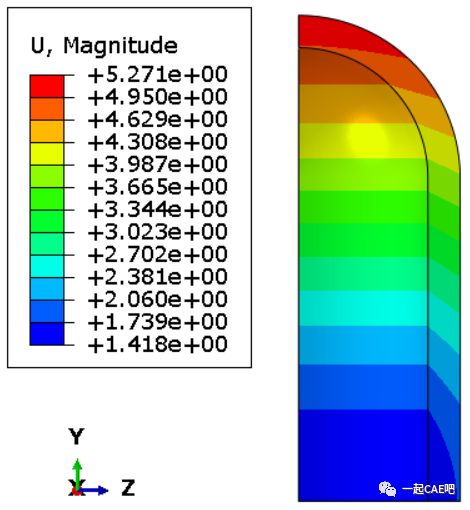

位移云图
