ANSYS Workbench进阶操作:Logarithmic Scale应用



问题描述:

在使用 ANSYS Workbench 进行仿真分析后,一般显示的结果云图是是按尺寸比例显示的,特别是应力大小或位移集中度比较高时,整个界面都是蓝色,大小分别不明显,现在我们可以通过改变显示调色块的方式,让结果显示更符合我们正常需要。


1.  一般结果显示云图

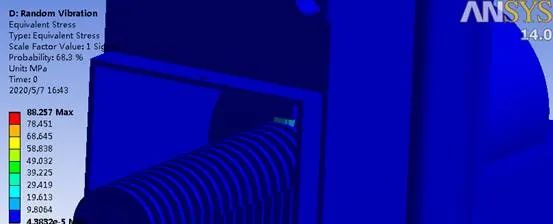

ANSYS Workbench 分析后正常云图显示如图 1 ,除了应力较集中的地方色差明显,其他都是蓝色,蓝色地方应力大小不好区分。

图 1  正常操作仿真云图显示



2.   对数比例显示(Logarithmic Scale)

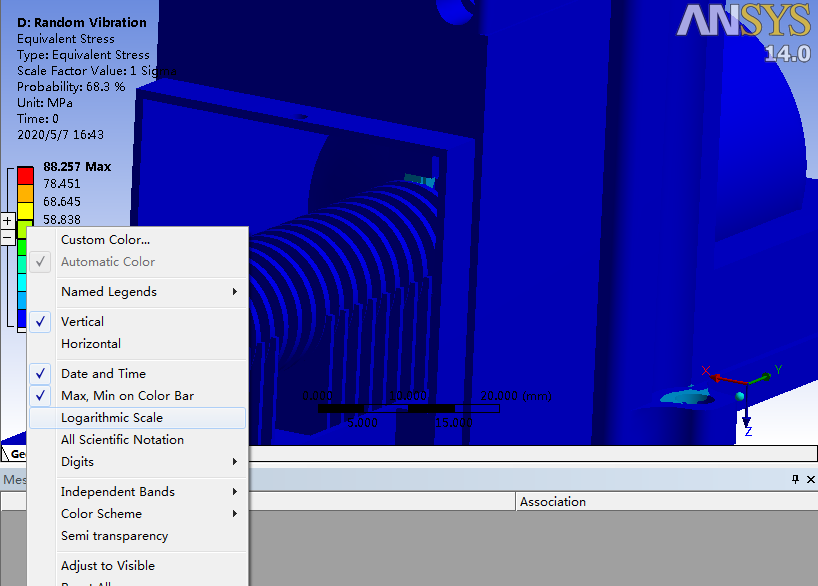

设置方法:右键点击操作界面的色条块,选择 Logarithmic Scale ( 对数比例),如图 2。

图 2 对数比例显示设置

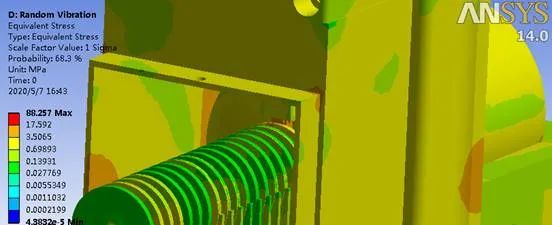

点击完 Logarithmic Scale  后,云图显示如图 3 。如果要回到原来设置,同样操作,取消勾选即可。

图 3  对数比例显示云图



特别说明:

使用 Logarithmic Scale 显示结果云图,主要是为了结果显示明了,不改变仿真结果,只是改变了云图颜色显示比例。
