ANSYS Workbench常见操作技巧汇总

一、功能界面显示

1.  常用功能窗口最小化或隐藏

在使用 ANSYS Workbench 进行仿真分析时，错点了某些操作后，界面会变成类图 1 所示界面，缺少了模型，网格及载荷的详细操作窗口、Messages窗口、界面剖切窗口（Section Planes）等。

最小化或关闭后的界面窗口

2.  功能能界面重新设置

我们可先对窗口进行重新布局，然后再显示需要的窗口功能。在 View 的属性栏中选择 Windowns – Reset layout，如图 2 。

对窗口进行重新布局设置，点 Reset layout 后功能界面显示如图 3，显示了基本需要的功能窗口。

重新布局后的窗口显示

二、模型中的印迹面

经典版的ANSYS中，可以直接施加载荷在节点上从而实现某个局部范围上的载荷施加，但在ANSYSWorkbench中就不怎么方面。Workbench中有一个功能可以实现在局部区域施加载荷，即创建Imprint face（印记面功能）。该功能须在Geometry中进行编辑，随后在Mechanical中将载荷局部施加在所创建的印记面上。

对于外部导入的模型，geometry编辑时，先对操作对象进行解冻（Unfreeze），若为geometry所建模型则无需此操作。

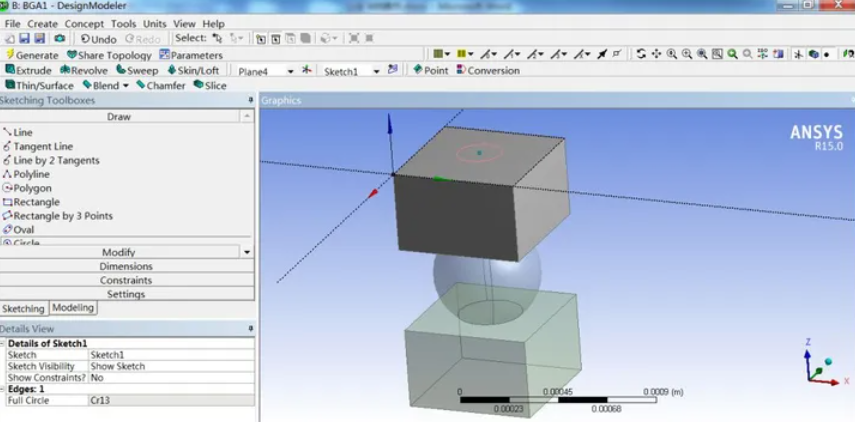

ansys maxwell安装根据需求，在所需平面内绘制载荷施加形状，这里为圆。

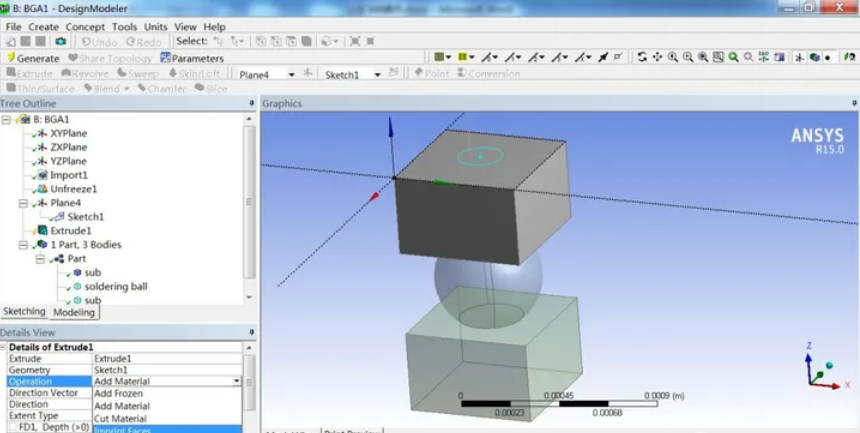

在modeling中对该草图进行拉伸，在拉伸选项中选择Imprint Face并generate。

完成印记面的添加如下：
