1. 如何比较两个不同Project仿真的结果?或者是仿真结果和测试结果的比较, 我是说将两条曲线作在一张图上?
在HFSS 中,只需用鼠标将不同的仿真结果曲线拖到一个Plot下面即可。若要将仿真结果和测试结果在一张图上进行比较,也只需在作出仿真结果后,右键单击鼠标并选择Import Data,将测试所得的数据导入即可。
2. HFSS能否仿真器件的高功率击穿特性?能否仿真发热造成的温升及形变?
都可以。对于高功率击穿特性,可在求解结束后,在HFSS/Fields/Edit Sources 中编辑端口功率,然后做出整个结构中的ComplexMagE,读出其最大值,与相应条件下的击穿场强进行比较,就可以判断结构是否会产生高功率击穿。

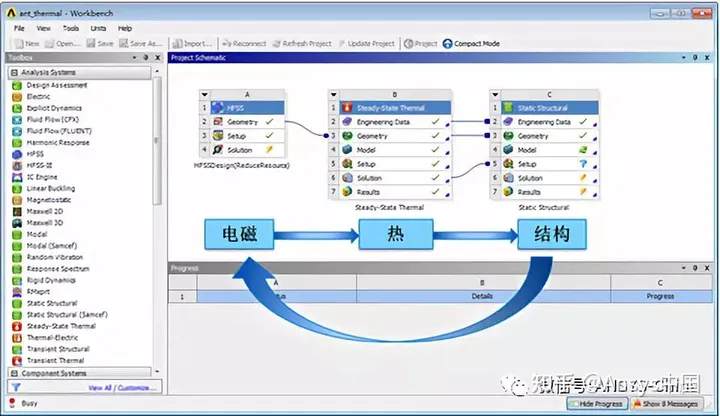

对于发热的情况,对于HFSS 所仿真的高频无源器件而言,其热源是由于微波损耗造成的,热源的位置不明确,因而传统的热仿真工具很难处理。针对这种问题,Ansys Workbench平台可提供方便的多物理场耦合仿真流程,可直接读入HFSS 计算得到的微波损耗用于温度场仿真,并进而计算应力和形变。如图所示。
3. 对于有耗问题,如何分别获得介质损耗和导体损耗?

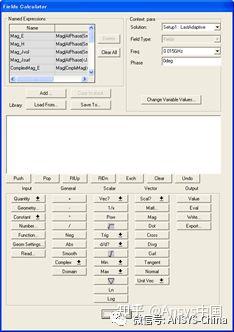

HFSS拥有强大的场后处理计算功能。 当模型中定义了导体的电导率和介质的损耗角正切后,HFSS可以求解得到面损耗密度和体损耗密度,要得到损耗的值,可在HFSS/Field/Field Calculator 中,选择面损耗密度在导体表面进行面积分,得到导体损耗,选择体损耗密度在介质上进行体积分,就可以分别获得导体损耗和介质损耗。如图所示。
4. 为什么Y Marker线只在左侧有显示频率值,右侧没有?
出现这种问题,主要是因为软件版本的问题,Y Marker左右不同步。HFSS v15以前的版本,当Y Marker在某个位置的时候,会出现图中问题;上下动一动Y Marker,移动到别的位置,也许就有了。HFSS2014已经解决该问题,两端Marker同步显示。
5. 如何用场计算器提取得到求解模型中某处的Ex/Ey等参数?

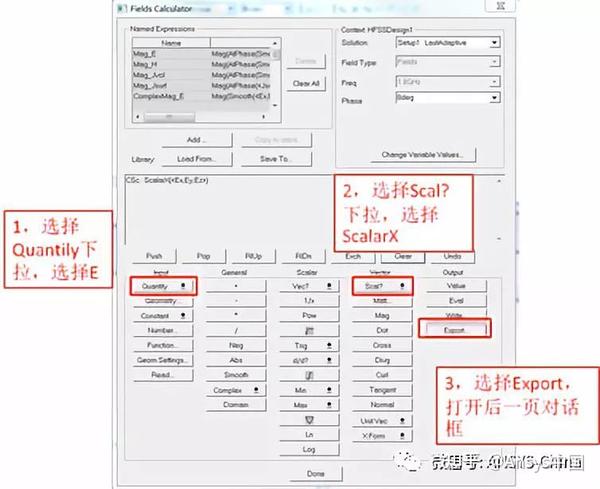

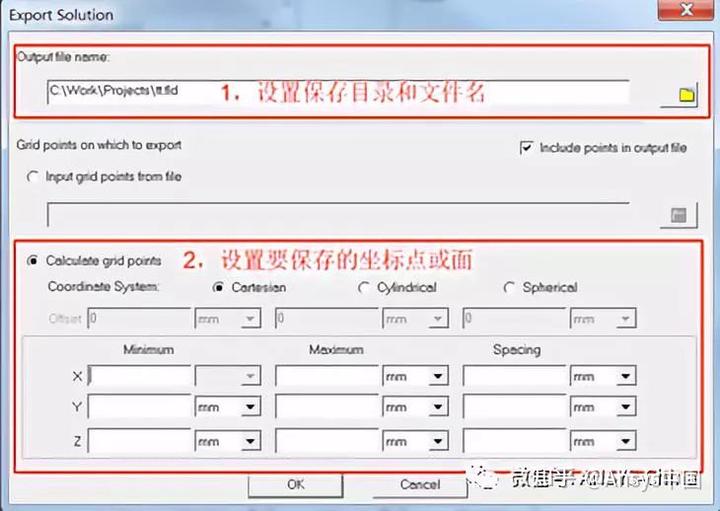

HFSS软件中的场计算器可方便导出某一坐标区域内(点,线,面,体取样均可)的各种场值,如E,H各分量,导出成fld文件。步骤如下:
