可通过场计算器实现该功能,具体步骤如下:

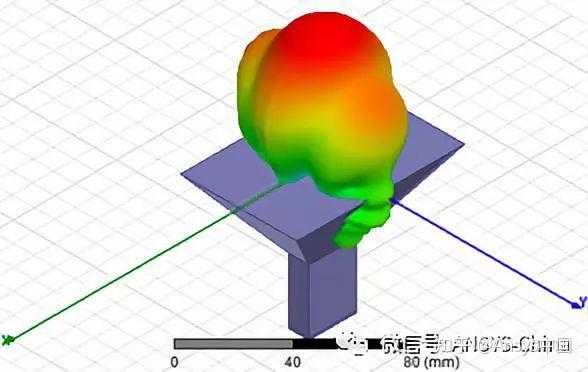

2.如何将三维辐射方向图与天线作在一张图上?

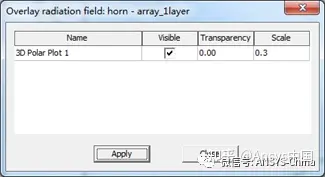

首先生成3D方向图,然后通过菜单栏HFSS—>Fields—>Plot Fields—>Radiation Field打开如下对话框,勾选“Visible”即可。同时还可调整3D方向图的透明度与大小比例。
3. 能否将天线激励端口的功率和相位定义为变量?
天线激励端口的功率和相位可以定义为变量,具体设置与一般结构或者材料参数变量设置方法相同,下图即是将天线激励端口的幅度和相位均用变量来表示的例子。
将激励功率和相位定义为变量的好处是可以对其进行参数扫描计算,等效于相控阵天线的波束扫描功能。这些变量可以被设置成后处理变量(Post Processing Variables),这样在改变各端口幅度和相位后无需重新计算即可得到当前激励条件下的方向图等结果。
4. 采用平面波激励仿真RCS时,如何单独查看散射场?
打开菜单HFSS—>Fields—>Edit Sources,勾选对话框中的“Scattered Field”即可。软件默认“Total Fields”代表总场,通常它和实测值相对应,另外一个“incident fields”代表入射场。
5. 如何使用场计算器计算瞬态场下的同轴电缆中介质内电压波形 ?
首先在HFSS-transient求解器中,选择求解类型为transient with composite excitation的方式,
在HFSS做出高低电压差的电力线(积分线)位置,如图为polyline2,然后在HFSS—>Fields—>calculator中打开场处理器
在input一栏的quantity选中E_t,在geometry中选择line,找出polyline2
在vector一栏中选中tangent,点乘,然后再scalar一栏选中∫做积分,最后将此后处理量添加进来。这样在createfields report中的calculator expressions即可使用
生成电压波形图
